Producent: Chino

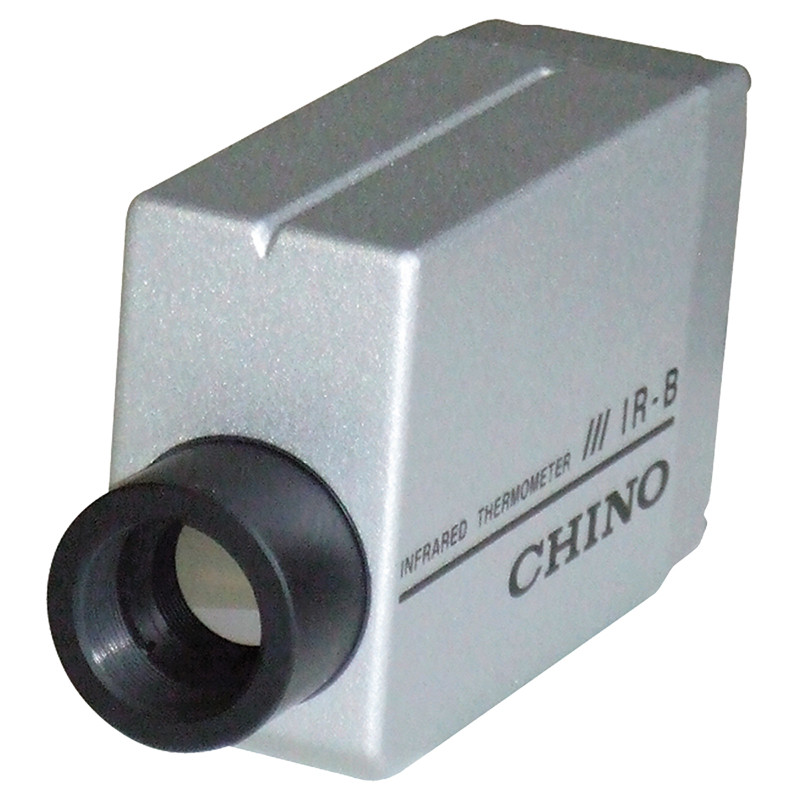

Szybki stacjonarny pirometr w bardzo małej obudowie IR-BA

PIROMETRY STACJONARNE SERII IR-BA, ZAKRES 0...1300O C

Seria IR-BA to kompaktowe, stacjonarne pirometry charakteryzujące się krótkim czasem odpowiedzi. Mogą być zainstalowane w miejscach o ograniczonym dostępie i gdzie jest mało wolnej przestrzeni. Wyposażone w przetwornik dający na wyjściu sygnał prądowy 4..20mA proporcjonalny do wartości mierzonej temperatury. Najbardziej zaawansowany technicznie model potraf mierzyć temperaturę z obszaru o średnicy 5mm z czasem odpowiedzi 50ms.
Specjalne, aplikacyjne wykonania pirometrów przeznaczone są m.in. do pomiaru temperatury szkła, tworzyw sztucznych czy spalanego gazu.
Właściwości:
• krótkie czasy odpowiedzi (100ms, 50ms)
• kompaktowa budowa, niewielka waga
• sygnał wyjściowy 4..20mA
• precyzyjne ustawianie współczynnika emisyjności
• różnorodność dostępnych akcesoriów i elementów montażowych

Dane techniczne:
Długość fali pomiarowej 8..14µm
Element pomiarowy termostos
Rozdzielczość 0,2°C (dla 0..300°C)
0,5°C (dla 0..600°C)
Powtarzalność    ±0,2°C (dla 0..300°C)
±0,3°C (dla 0..600°C)
Emisyjność  ustawiana w zakresie 0,1…1,99
Sygnał wyjściowy 4..20mA (rezystancja obciążenia ≤ 280Ω)
Temperatura pracy 0..50°C
Napięcie zasilania 12..24Vdc
Pobór prądu  ≤60mA
Długość przewodu 2m
Obudowa  odlew aluminiowy
Stopień ochrony IPX2
Montaż  2 śruby M4 lub statyw
Waga  ok. 220g.

Typ WykonanieZakres pomiarowyCzas reakcjiD/L *DokładnośćDługość fali

IR-BAT1A

Ogólne Standardowe 0...300°C 100ms 40/500mm Poniżej 300°C:    ±3°C Powyżej 300°C   : ±1% wartości mierzonej (dla emisyjności 1,0) 8...14µm

IR-BAT1B

Standardowe 0...600°C 100ms 40/500mm 8...14µm

IR-BAT2A

Maty obiekt / mała odległość 0...300°C 100ms 5/80mm 8...14µm

IR-BATSA

Mały obiekt / duża odległość 0...300°C 100ms 40/1000mm 8...14µm

IR-BATSB

Mały obiekt / duża odległość 0...600°C 100ms 40/1000mm 8...14µm

IR-BAT1M

Szybkie Standardowe 0...300°C 50ms 40/500mm 8...14µm

IR-BAT1P

Standardowe 0...600°C 50ms 40/500mm 8...14µm

IR-BAT2M

Mały obiekt / mała odległość 0...300°C 50ms 5/80mm 8...14µm

IR-BATSM

Mały obiekt / duża odległość 0...300°C 50ms 40/1000mm 8...14µm

IR-BATSP

Mały obiekt / duża odległość 0...600°C 50ms 40/1000mm 8...14µm

IR-BAXG1

Specjalne Szkło 100...400°C 1s 20/150mm ±4°C 4,6...5,2µm

IR-BAXL1

Lampa hartownicza 400...1300°C 1s 40/500mm 1% 3,43µm połowa
szerokości
pasma 120nm

IR-BAXF1

Polietylen 80...250°C 1s 40/500mm ±4°C 3,43µm połowa
szerokości
pasma 120nm

IR-BAXF2

Poliester 50...150°C 1s 40/500mm ±4°C 7,6...8,4µm

IR-BAXH1

Spalany gaz 500...1300°C 10s 100/1000mm 1.5% 4,3µm

Uwaga
*D - średnica pola pomiarowego
L - odległość od obiektu

Zależność wielkości pola pomiarowego od odległości od obiektu (wymiary w [mm])


PIROMETRY STACJONARNE SERII IR-BA, ZAKRES 0...1300O C zależność wielkości pola pomiarowego do odlegołości

Pirometr - wymiary [mm]

PIROMETRY STACJONARNE SERII IR-BA, ZAKRES 0...1300O C pirometr wymiar

Podłączenie

PIROMETRY STACJONARNE SERII IR-BA, ZAKRES 0...1300O C podłączenie
