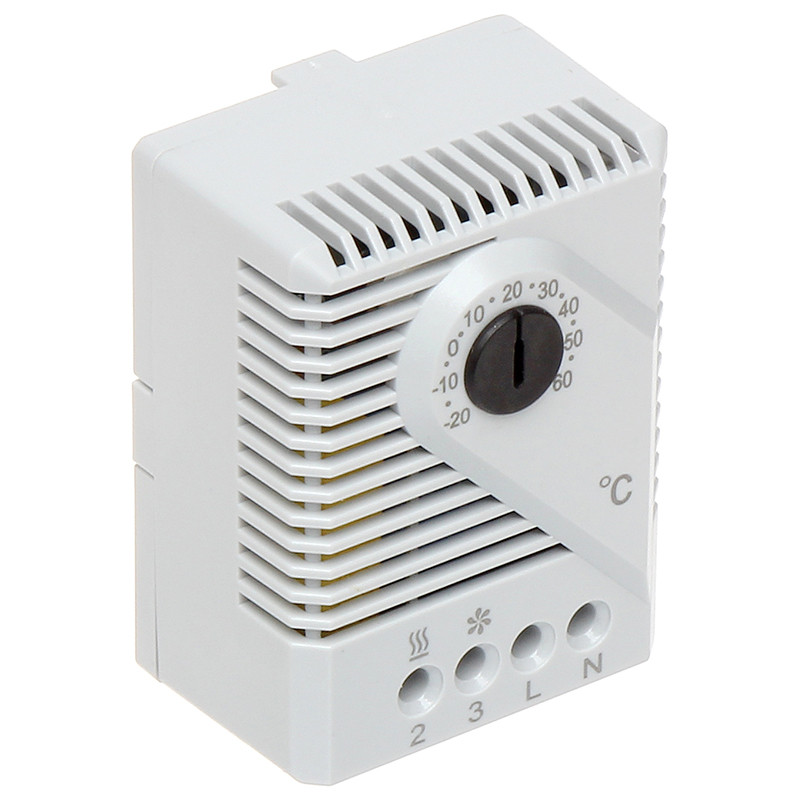

Termostat mechaniczny FZK 011
  • Termostat mechaniczny FZK 011

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

Termostat mechaniczny FZK 011

Termostat mechaniczny FZK 011


Termostat mechaniczny FZK 011 Termostat mechaniczny FZK 011 przykład podłaczenia Termostat mechaniczny FZK 011 przykład podłaczenia 1 Termostat mechaniczny FZK 011 przykład podłaczenia 2

Nastawiane temperatury
Styk przełączny
Duży prąd łączeniowy
Termiczne sprzężenie zwrotne
Łatwy dostęp do zacisków
Zamocowanie klamrą na szynie DIN		 Termostat mechaniczny stosowany jest do sterowania grzejnikami, chłodziarkami, wentylatorami z fltrem lub sygnalizacją. Za pomocą szybkich i mocnych styków załącza obciążenia induk- cyjne i rezystancyjne.

Dane techniczne

Różnica temperatur przełączania
4K(±1,5 tolerancji)*
Rodzaj czujnika
Bimetal
Rodzaj styków
Szybkodzający
Opór stykowy kontaktu
<10m
Trwałość
>100 000 cykli
Maks. prąd łączenia, styk otwierający
AC 250V 10A (obciążenie rezystancyjne)
AC 250V 4A (obciążenie indukcyjne przy cos phi =0,6
DC 30 W
Maks. prąd łączenia, styk zamykający
AC 250V 5A (obciążenie rezystancyjne)
AC 250V 2A (obciążenieindukcyjne przy cos phi = 0,6
DC 30 W
Kompatybilność
elektromagnetyczna
Zgodnie z normami EN 55014-1-2, EN 61000-3-2, EN 610003
Zaciski
Zacisk czterobiegunowy 2,5 mm2
Mocowanie
Klamra mocująca na szynie DIN 35mm,EN 50022
Obudowa
Tworzywo sztuczne UL94V-0, jasnoszare
Wymiary
67 x 50 x 38 mm
Masa
ok.0,10 kg
Montaż
Dowolny
Temperatu pracy i składowaa
-45 do +70 °C
Stopień ochrony
IP20
Dopuszczenia
*Przez podłączenie zacisku “N” (opornik grzewczy dla regulacji wilgotności względnej),
uzyskujemy termiczne sprzężenie zwrotne i redukcję temperatur łączenia do ok. 0,5 K.

Termostat mechaniczny FZK 011 przykład podłaczenia
Termostat mechaniczny FZK 011 przykład podłaczenia schemat podłączenia
Obciążenie 1 = Ogrzewanie szafy rozdzielczej
Obciążenie 2 = Wentylator z fltrem, chłodziarka, sygnalizacj

Numer katalogowy
Nr art.Napiecie pracyZakres

01170.0-00

 AC 230 V +5 do +60 °C

01170.0-01

 AC 230 V +40 do+140 °F

01170.0-02

 AC 230 V -20 do +30 °C

01170.9-00

 AC 120 V +40 do +140 °F

01170.9-01

 AC 120 V +5 do +60 °C
