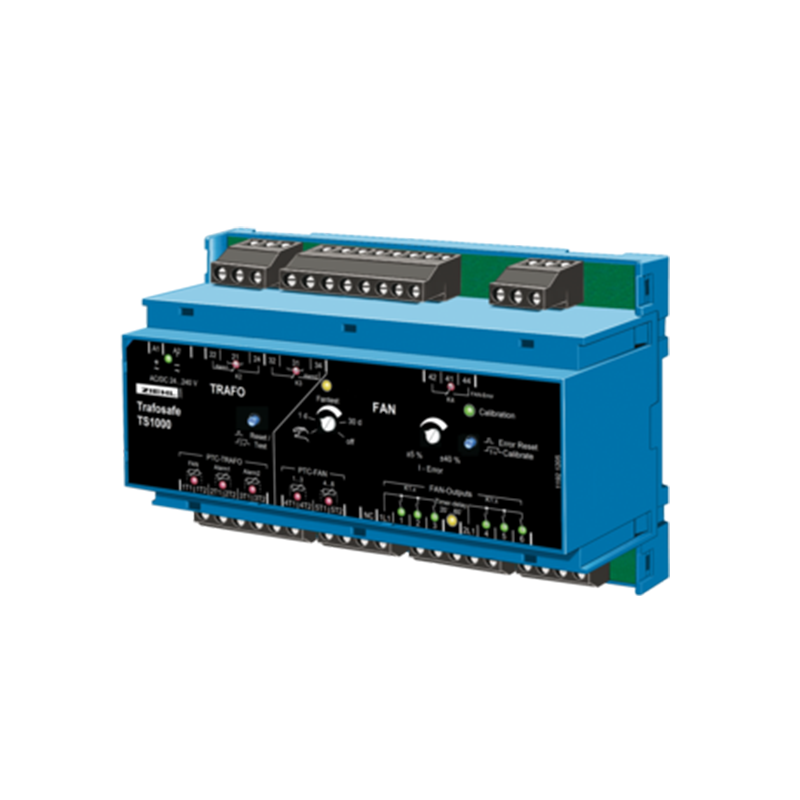

Transformator TS1000

Bezpieczny transformator TS1000 jest stosowany w suchych transformatorach z wymuszonym chłodzeniem. Monitoruje temperaturę transformatora za pomocą 3 obwodów PTC, reguluje chłodzenie w zależności od obciążenia, informuje o przekroczeniu temperatury ostrzegawczej i wyłącza transformator, gdy temperatura nadal rośnie.
TS1000 steruje i monitoruje do 6 wentylatorów indywidualnie, styczniki i wyłączniki ochronne silnika nie są wymagane. Jeśli transformator ma być monitorowany za pomocą czujników temperatury Pt 100, TS1000 służy jako czysty sterownik wentylatora.

Monitorowanie temperatury

• Obwód termistora PTC do sterowania wentylatorem (1T1 / 1T2) = sterowanie ze stykiem zewnętrznym, gdy jest używane tylko jako sterowanie wentylatorem
• 1 obwód termistora PTC (2T1 / 2T2) i wyłączający (3T1 / 3T2) z monitorowaniem zwarcia i przerwania
• Ostrzeżenie wstępne (K2) w bieżącej wersji spoczynkowej = monitorowanie funkcji
• Wyłączenie (K3) w wersji z otwartym obwodem = brak wycieraczki włączającej
• Przycisk testu / resetu do testu działania

Sterowanie i monitorowanie wentylatora

• bezpośrednie podłączenie do 6 wentylatorów 0,07 ... 4 A
• automatyczne przedłużenie pracy wentylatora pod dużym obciążeniem
• Monitorowanie błędów (za wysokie / za niskie)
• Samokalibracja bieżącego monitorowania do wentylatorów
• Próg prądu dla awarii wentylatora regulowany ± 5-40%
• Automatyczny test wentylatora co 1-30 dni, można wyłączyć
• Przekaźnik sygnału usterki dla awarii wentylatora
• wyraźne wyświetlacze za pomocą diod LED

Generał

• Uniwersalne napięcie sterujące AC / DC 24-240 V.
• kompaktowa obudowa do montażu w szafie rozdzielczej lub sterującej, szerokość 140 mm, głębokość montażowa 55 mm
• Mocowanie na szynie górnej lub śrubach M4

Produkt występuje w poniższej wersji:

T221660 24 V AC / DC



Dane techniczne


Napięcie sterujące Us AC / DC 24 - 240 V 0 / 45-120 Hz <2 W <4 VA
tolerancja 20,4–297 V prądu stałego, 20–264 V prądu przemiennego
podłączany termistor PTC 5 x 1 ... 6 sztuk zgodnie z DIN VDE V 0898-1-401 (dawniej DIN 44081/82)
Punkt przełączania <4000 Ω
Przekaźniki wyjściowe K2, K3, K4 Zmieniacz 3 x 1
Typ kontaktu Typ 3 (patrz karta katalogowa)
Przekaźniki wyjściowe 1-6 6 x 1 styk zwierny
Prąd wentylatora 0,07 ... 4,0 A
Test kondycji patrz karta katalogowa
dopuszczalna temperatura otoczenia -20 ... + 55 ° C
Wymiary Typ V8: 90 x 140 x 58 [mm], głębokość montażowa 55 mm
Załącznik na szynie montażowej 35 mm lub 3 śrubach M4
Stopień ochrony obudowy / zacisków IP 30 / IP 20
Waga około 400 g
