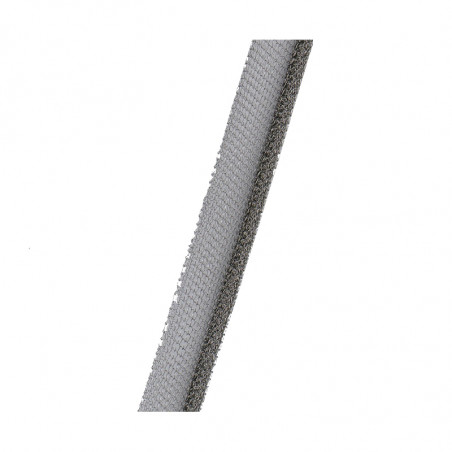

Uszczelki metalowe z siatki plecionej
  • Uszczelki metalowe z siatki plecionej

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: TEMAS

Uszczelki metalowe z siatki plecionej

Metalowe uszczelki są dostępne w czterech kształtach: okrągły, prostokątny, P-kształtny, w kształcie dwóch połączonych liter P. Zakres rozmiarów jest bardzo duży, co umożliwia instalację uszczelek ekranujących w wielu różnych aplikacjach. Wszystkie uszczelki pokryte metalowym materiałem przewodzącym zapewniają bardzo dobre właściwości ekranujące oraz zapewnia ciągłość elektryczna nawet gdy uszczelka jest ściśnięta między dwoma powierzchniami.



Właściwości

  • brak limitów temperaturowych
  • uszczelka samoprzylepna (w opcji)
  • ciągła lub przycinana na odpowiednią długość


Dostępne materiały

  • monel (MO)
  • stal platerowana z dodatkiem miedzi cynkowej (TC)
  • stal nierdzewna (SL)
  • stop miedziowo-berylowy (BC)
  • miedź cynkowana (TR)
  • aluminium (AL)


Uszczelka okrągła

P/N Średnica
[mm]
T.016 1.6
T.024 2.4
T.032 3.2
T.048 4.8
T.064 6.4
T.080 8.0
T.095 9.5
T.111 11.1
T.127 12.7
T.159 15.9
T.191 19.1


Uszczelka prostokątna

P/N Wysokość  (H)
[mm]		 Szerokość (W)
[mm]
R.024.024 2.4 2.4
R.024.048 2.4 4.8
R.024.064 2.4 6.4
R.032.032 3.2 3.2
R.032.064 3.2 6.4
R.032.080 3.2 8.0
R.048.048 4.8 4.8
R.048.080 4.8 8.0
R.048.127 4.8 12.7
R.064.064 6.4 6.4
R.064.127 6.4 12.7
R.080.127 8.0 12.7
R.095.127 9.5 12.7


Uszczelka P-kształtna

P/N Wysokość  (H) [mm] Szerokość (W)
[mm]
P.032.095 3.2 9.5
P.032.127 3.2 12.7
P.032.159 3.2 15.9
P.032.191 3.2 19.1
P.048.127 4.8 12.7
P.048.159 4.8 15.9
P.048.191 4.8 19.1
P.048.222 4.8 22.2
P.080.159 8.0 15.9
P.080.191 8.0 19.1
P.080.222 8.0 22.2
P.080.254 8.0 25.4
P.095.320 9.5 32.0


Uszczelka w kształcie podwójnej litery P

P/N Wysokość  (H)
[mm]		 Szerokość (W)
[mm]
B.032.095 3.2 9.5
B.032.127 3.2 12.7
B.032.159 3.2 15.9
B.032.191 3.2 19.1
B.048.159 4.8 15.9
B.048.191 4.8 19.1
B.048.222 4.8 22.2
B.048.254 4.8 25.4
B.080.191 8.0 19.1
B.080.222 8.0 22.2
B.080.254 8.0 25.4
B.080.320 8.0 32.0
B.095.320 9.5 32.0

Inne kształty, konfiguracje oraz uszczelki gotowe do montażu produkowane są na podstawie dostarczonego rysunku, dostępne na zamówienie.



Porównanie właściwości ekranujących uszczelek pokrytych różnymi materiałami przewodzącymi


Uszczelki metalowe z siatki plecionej

Powyższy wykres obrazuje porównanie możliwości ekranujących pola elektrycznego i magnetycznego przez cztery uszczelki wykonane z różnych materiałów: monel, stal nierdzewna, miedź cynkowana oraz aluminium. Testy zostały przeprowadzone na uszczelce typu T.064.SS.2-XX, o okrągłym kształcie z rdzeniem z sylikonowej gąbki i porównane z uszczelką typu MIL STD 285.



Monel

  • Materiał (DIN) 2.4360
  • Wymiary drutu 0,11 mm
  • Testowana uszczelka T.064.MO


Skuteczność ekranowania

Elektryczna
Częstotliwość [Hz] Fala Tłumienie [dB]
1 M E 124,5
10 M E 110
110 M P 105,5
400 M P 101
1 G P 86
10 G P 82,5
Magnetyczna
10 K H 48,5
100 K H 50,5
1M H 54


Stal pokryta miedzią

  • ASTM-B-520
  • Wymiary drutu 0,11 mm
  • Testowana uszczelka T.064.TC


Skuteczność ekranowania

Elektryczna
Częstotliwość [Hz] Fala Tłumienie  [dB]
1 M E 125,5
10 M E 110
110 M P 114,5
400 M P 99
1 G P 85,5
10 G P 99,5
Magnetyczna
10 K H 62
100 K H 62,5
1M H 61


Stal nierdzewna

  • AISI 304, Materiał (DIN) 1.4301
  • Wymiary drutu 0,11 mm
  • Testowana uszczelka T.064.SL


Skuteczność ekranowania

Elektryczna
Częstotliwość [Hz] Fala Tłumienie  [dB]
1 M E 124,5
10 M E 110
110 M P 105,5
400 M P 101
1 G P 86
10 G P 82,5
Magnetyczna
10 K H 48,5
100 K H 50,5
1M H 54


Aluminium

  • Alloy 5056, AMS-4182
  • Wymiary drutu 0,13 mm
  • Testowana uszczelka T.064.AL


Skuteczność ekranowania

Elektryczna
Częstotliwość [Hz] Fala Tłumienie  [dB]
1 M E 125,5
10 M E 110
110 M P 114,5
400 M P 99
1 G P 85,5
10 G P 99,5
Magnetyczna
10 K H 62
100 K H 62,5
1M H 61
