VARPREN F -40°C do + 155°C
  • VARPREN F -40°C do + 155°C

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

Producent: OMERIN

VARPREN F -40°C do + 155°C

VARPREN F -40°C do + 155°C

Dane techniczne:

• temperatury pracy ciągłej -40°C do +155°C
• doskonała wytrzymałość na rozerwanie
• minimalny promień gięcia: 5 x średnica
• napięcie znamionowe: 600/1000V
• napięcie probiercze izolacji: 3500V

Produkt:

• wszystkie kolory łącznie z dwukolorowymi

Pakowanie:

• krążki, szpule, bębny

Homologacje - Normy:

• kabel bezhalogenowy EN 60754-1
• ognioodporność NF C 32-070 test C1
• trudnopalność EN 60332-1-2 / NF C 32-070 test C2
• test pionowego rozprzestrzeniania się płomienia dla pionowo zamontowanego przewodu - Kategoria A: IEC 60332-3-22
• słabe wydzielanie dymów zgodnie z normą EN 61034-2
• mała korozyjność emitowanych gazów zgodnie z normą EN 60754-2.

Zastosowanie:

• okablowanie klasy F do silników elektrycznych

Opcje:

• żyła miedziana – skonsultuj z nami
• żyła miedziana niklowana – skonsultuj z nami
• inne przekroje i klasy giętkości – skonsultuj z nami,
• inne przekroje i klasy giętkości – skonsultuj z nami,

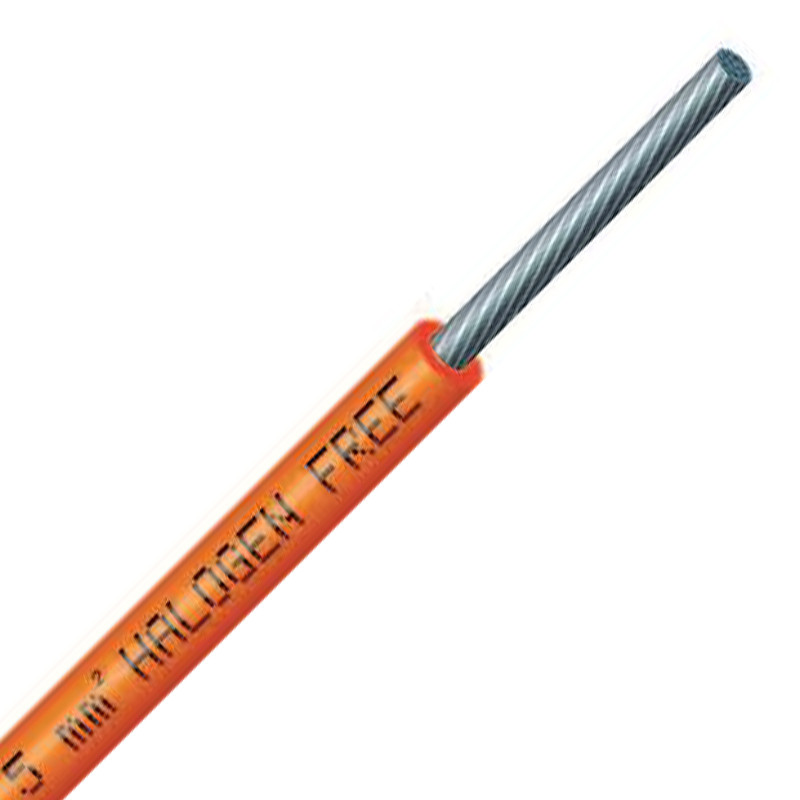

1- giętki rdzeń z miedzi ocynowanej – klasa 5 według normy IEC 60228
2- izolacja: Varpen®



RDZEŃ

IZOLACJA

Przekrój [mm2]Budowa ilość drucików x ØRezystancja liniowa rdzenia w temp. 20°C [Ω/km]Grubość izolacji [mm]Średnica zewnętrzna [mm]Przybliżona masa [kg/km]
0,5 16 x 0,20 40,1 0,6 2,2 9,0
0,75 24 x 0,20 26,7 0,6 2,4 11,7
1 32 x 0,20 20,0 0,6 2,5 13,8
1,5 30 x 0,25 13,7 0,6 3,0 20,2
2,5 50 x 0,25 8,21 0,7 3,6 31,2
4 56 x 0,30 5,09 0,8 4,3 47,2
6 84 x 0,30 3,39 0,8 4,9 65,9
10 80 x 0,40 1,95 1,0 6,6 120
16 126 x 0,40 1,24 1,0 7,7 172
25 196 x 0,40 0,795 1,2 9,6 270
35 276 x 0,40 0,565 1,2 10,7 355
50 396 x 0,40 0,393 1,4 12,6 502
70 360 x 0,50 0,277 1,4 14,9 693
95 485 x 0,50 0,210 1,6 17,2 913
