VARPREN MAX -30°C do + 125°C
  • VARPREN MAX -30°C do + 125°C

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

Producent: OMERIN

VARPREN MAX -30°C do + 125°C

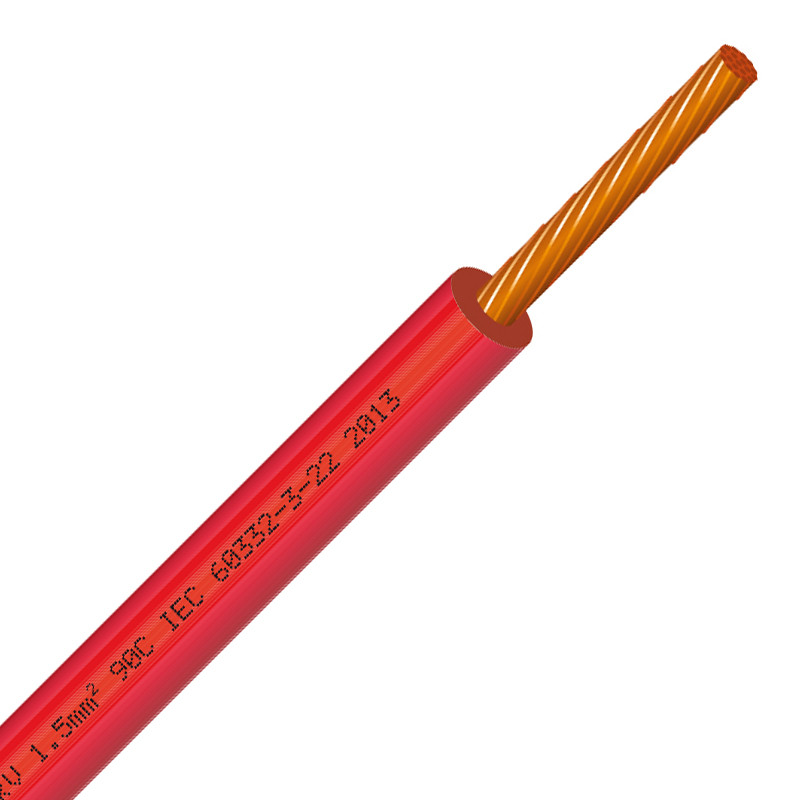

VARPREN MAX -30°C do + 125°C przewód bezhalogenowy

Dane techniczne:

• temperatury pracy ciągłej: -30°C do +125°C
• max. temperatura rdzenia: +90°C
• max. temperatura rdzenia w przypadku krótkiego zwarcia: +250°C
• minimalny promień gięcia: 5 x średnica
• napięcie znamionowe: 600/1000 V
• napięcie probiercze izolacji: 3500 V

Produkt:

• oddzielająca taśma poliestrowa zgodnie z przekrojem

Pakowanie:

• krążki, szpule, bębny, SILIBOX

Homologacje - Normy:

• kabel bezhalogenowy spełniający wymagania normy IEC 60754-1
• ognioodporność [NBN EN 60332-3-22] według IEC 60332-3-22
• trudnopalność według IEC 60332-1-2
• nie korozyjność dymów zgodnie z normą IEC 60754-2
• niska gęstość dymu zgodnie z normą IEC 61034-2
• duża odporność na rozerwanie zgodnie z normą ISO 34-1
• ITC i NEC zgodne z wymaganiami dokumentu UITP
• produkowane i testowane zgodnie z normą IEC 60092-350
• zatwierdzenie DCN nr 620315/2003 ING CN
• certyfikat BVM

Zastosowania:

• okablowanie wewnętrzne w szafach i tablicach rozdzielczych na statkach

1- giętki rdzeń z gołej miedzi – klasa 5 według normy IEC 60228
2- izolacja: Varpen®







RDZEŃ

IZOLACJA

Przekrój [mm2]Budowa ilość drucików x ØRezystancja liniowa rdzenia w temp. 20°C [Ω/km]Grubość izolacji [mm]Średnica zewnętrzna [mm]Przybliżona masa [kg/km]
0,5 16 x 0,20 39,0 0,7 2,4 11
0,75 24 x 0,20 26,0 0,7 2,6 14
1 32 x 0,20 19,5 0,7 2,8 19
1,5 30 x 0,25 13,3 0,7 3,1 25
2,5 50 x 0,25 7,98 0,7 3,6 35
4 56 x 0,30 4,95 0,7 4,1 45
6 84 x 0,30 3,30 0,7 4,8 58
10 80 x 0,40 1,91 0,7 6,0 130
16 126 x 0,40 1,21 0,7 7,2 220
25 196 x 0,40 0,780 0,9 9,0 330
35 276 x 0,40 0,554 0,9 10,2 370
50 396 x 0,40 0,386 1,0 11,8 500
70 360 x 0,50 0,272 1,1 14,4 730
95 485 x 0,50 0,206 1,1 16,5 970
120 608 x 0,50 0,161 1,2 18,4 1250
