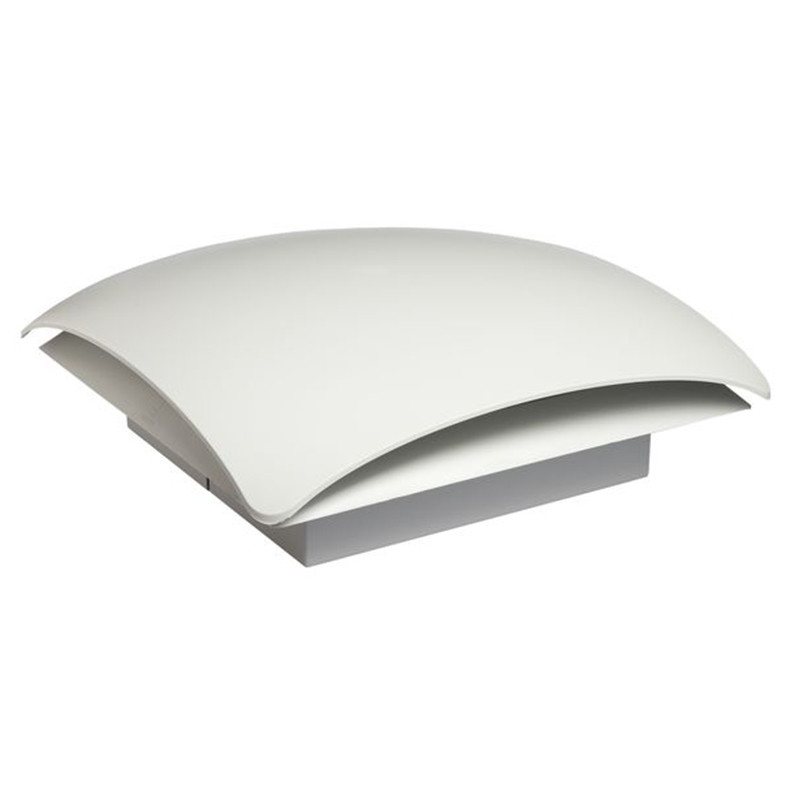

Wentylator dachowy z filtrem seria REP 018 300m /h, 500m /h
  • Wentylator dachowy z filtrem seria REP 018 300m /h, 500m /h

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

Producent: STEGO

Wentylator dachowy z filtrem seria REP 018 300m /h, 500m /h

- Cichy
- Kompaktowy i płaski
- Wysoka wydajność
- Duża niezawodność
- Szybki montaż


Ten wentylator dachowy znajduje zastosowanie w szafach rozdzielczych z których musi być odprowadzone powietrze wskutek intensywnego powstawania strat cieplnych. Do wentylacji pasywnej nadaje się dachowy filtr wyjściowy, który nie zajmuje miejsca w szafe rozdzilczej. Włóknina filtrująca powietrze może być łatwo wymieniana bez użycia narzędzi.

Dane techniczne:
Wentylator osiowy utozyskowany
Żywotność min. 50 000 h przy 25 o C (wilg. wzgl. 65%). Ramka aluminiowa, wirnik z tworzywa sztucznego
Zaciski
Zacisk trójbiegu nowy 2,5 mm2
Materia) obudowy
Tworzywo sztuczne UL94 V-0, jasno szare, odporne na warunki atmosferyczne i promieniowanie UV zgodnie z UL746C
Wktad filtru
G3 według DIN EN 779, średni stopień filtracji 85%
Materia) filtru jacy
Włókno sztuczne o budowie progresywnej, odporne na temperaturę otoczenia do 100 o C, samogasnęce klasy F1; Odporne na wilgoć do 100% wilgotności względnej. Czyszczenie przez płukanie, natrysk i trzepanie.
Temperatura pracy i sktadowania
- 45 oC do + 70 oC
Rodzaj ochrony
IP43 (z wkładem G3)/ IP 33 (bez wkładu G3)
Klasa ochrony
I ( z przewodem ochronnym)
Aprobacje
Zgłoszenie VDE i UL

Uwaga
Dla wyrównania ciśnienia w szafie rozdzielczej, wentylator dachowy z filtrem musi być zawsze stosowany w połączeniu z wentylatorem nawiewnym (np. nr art. 01803.0-00) lub z pasywnymi filtrami (np. nr art. 11803.0-00)

Wentylator dachowy z filtrem Seria REP 018


Nr art.Napięcie pracyWydajność
chłodząca przy
nadmuchu
swobodnym
Wydajność chłodząca przy nadmuchu swobodnymPobór mocyPoziom hałasu (zgodnie z DIN EN ISO 4871)GłębokośćWykrój montażowyCieżar (ok.)

01860.0-00

AC 230V, 50Hz 300m3/h
(z wkładem G3)
400m3/h
(bez wkładu)
68W 55dB (A) 52mm 250 x 250mm + 0.4 3.3kg

01861.0-00

AC 230V, 50Hz 500m3/h
(z wkładem G3)
650m3/h
(bez wkładu)
64W 67dB (A) 107mm 250 x 250mm + 0.4 2.6kg

01860.0-02

AC 120V, 60Hz 345m3/h
(z wkładem G3)
460m3/h
(bez wkładu)
60W 55dB (A) 52mm 250 x 250mm + 0.4 3.3kg

01861.0-02

AC 120V, 60Hz 575m3/h
(z wkładem G3)
748m3/h
(bez wkładu)
85W 67dB (A) 107mm 250 x 250mm
+ 0,4
2.6kg


Dachowy filtr wyjściowy Seria REP 118

Nr art.GłębokośćWykrój montażowyCiężar (ok.)Wkład filtruRodzaj ochrony

11860.0-00

11mm 250 x 250mm + 0.4 1.Okg G3 według DIN EN 779,
średni stopień filtracji 85%
IP43 (z f. G3)/ IP 33 (bez f. G3)


Wkłady zapasowe FM 086

Wkład filtru282 x 282mm
G3 (1 opakowanie = 3 sztuki) Nr art. 08613.0-00


Wentylator dachowy (01860.0-xx)
Wentylator dachowy (01860.0-xx)
Wentylator dachowy (01861.00-xx)
Wentylator dachowy (01861.00-xx)
WENTYLATOR DACHOWY Z FILTREM SERIA REP 018 300M /H, 500M /H wymiary
