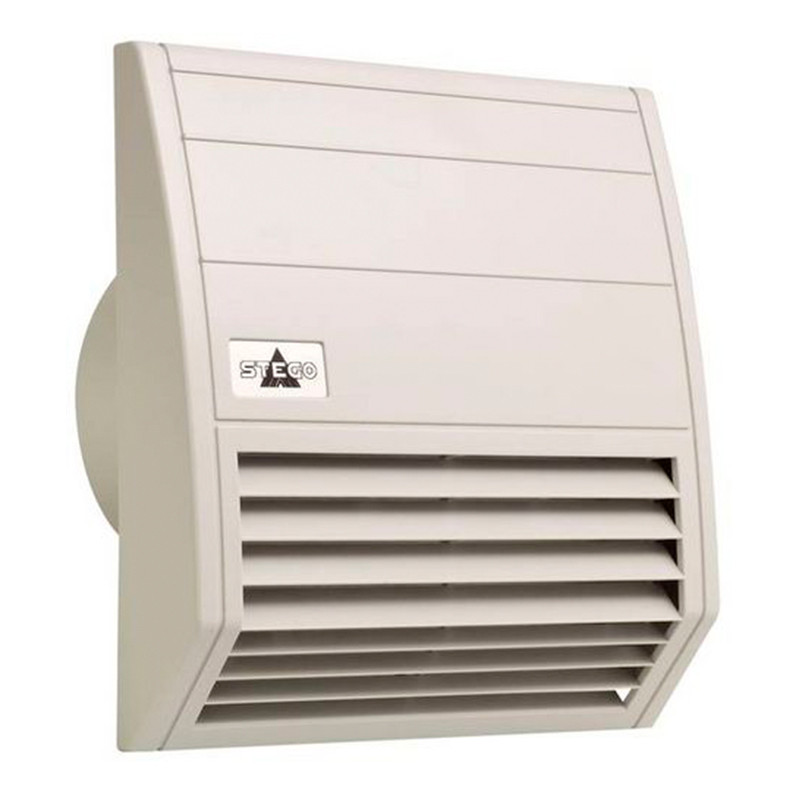

Wentylator z filtrem Seria FF 018:200 m³/h
  • Wentylator z filtrem Seria FF 018:200 m³/h

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

Producent: STEGO

Wentylator z filtrem Seria FF 018:200 m³/h

Wysoka przepustowość
Funkcjonalny
Szybki montaż

Wentylator z fltrem FF 018

Wentylatory z filtrem tego typu stosowane są do chłodzenia szaf rozdzielczych. Przez doprowadzanie z zewnątrz zimnego i odprowadzanie na zewnątrz ciepłego powietrza obniża się temperaturę wnętrza szafy rozdzielczej. Wytworzony w ten sposób strumień powietrza zapobiega powstawaniu ognisk podwyższonej temperatury i chroni w ten sposób przed przegrzaniem podzespoły elektryczne i elektroniczne.

Dane techniczne
• Wentylator osiowy z łożyskami kulkowymi: Trwałość min. 50 000 h przy 25 °C (wilg. wzgl. 65 %) Ramka aluminiowa, wirnik z tworzy wa sztucznego.
• Zaciski: Zaciski listwa 3-biegunowa 2,5 mm2
• Obudowa wentylatora i fltr wyjściowy: Tworzywo sztuczne UL94V-0, jasnoszare
• Ramka nośna: Z dwustronną przemysłową taśmą klejącą do zamocowania na ścianie zewnętrznej szafy rozdzielczej. W szczególnych warunkach może być konieczne zamocowanie wen tylatora śrubami (patrz rozstaw otworów). W dostawie zawarty jest szablon do wykonania otworu montażowego.
• Wkład fltru: G4 według DIN EN 779, przeciętny stopień oczyszczania 94 %
• Materiał fltrujący: Włókno sztuczne o budowie progresywnej, odporne na temperaturę do 100 °C, samo gaszące klasy F1. Odporne na wilgoć do 100 % wilg. wzgl. Do wielokrotnego zastosowania - czyszczenie przez płukanie, natrysk i trzepanie.
• Temperatura pracy i składowania: - 45°C - +70°C
• Stopień ochrony: IP54* /1 (z przewodem ochronnym)
Widok z tyłu 118 mm
Czujnik strumienia powietrza wbudowany w kratkę chroniącą palce wentylatora z fltrem.np.art.nr 21804.0-00

Nr art.Napięcie pracyIlość powietrza
chłodzonego
(bez fltru)		Ilość powietrza
chłodzonego
(z fltrem
wyjściowym)		Prąd znam.Pobór mocyPoziom hałasu
(zgodnie z DIN
EN ISO 4871)		GłębokośćOtwór
montażowy		MasaDopuszczenia

01804.0-00

 AC230V, 50 Hz 200 m³/h 125m³/h 320 mA 45 W 52 dB (A) 95 mm 176x176 mm+ 0,4 1,70 kg UL File No. E234324

01804.0-01

 AC120V, 60 Hz* 200 m³/h 125m³/h 470 mA 39 W 52 dB (A) 95 mm 176x176 mm+ 0,4 1,70 kg UL File No. E234324
Uwaga
*Urządzenia pracujące pod napięciem AC 120 V, 60 Hz posiadają wydajność wyższą o ok. 15 %
Filtry wyjściowe seria EF 118
Nr art.GłębokośćOtwór montażowyMasa (ok.)Wkład fltruStopień ochrony

11802.0-00

 16 mm 176x176 mm+ 0,4 0,60 kg G4 według DIN EN 779, przeciętny stopień oczyszczania 94 % IP54*
Uwaga
*Przy stosowaniu wkładów drobnoziarnistych FS wzrasta rodzaj ochrony do IP 55, ale maleje przepływ .powietrza chłodzonego
Wkłady zapasowe FM 118
Wkład fltru168x168 mm
G4 (1 opakowanie = 3 sztuki) Nr. art. 08602.0-00
F5 (1 opakowanie = 3 sztuki) Nr. art. 08605.0-00

Wkłady zapasowe FM 118
Nr art.Napięcie pracy
zasilające		Ilość powietrza
chłodzonego
(bez fltru)		Ilość powietrza
chłodzonego
(z fltrem
wyjściowym)		Prąd znam.Pobór
mocy		Poziom hałasu
(zgodnie z DIN EN ISO 4871)		GłębokośćOtwór montażowyMasa

21804.0-00

 AC230V, 50 Hz 200 m³/h 125m³/h 320 mA 45 W 52 dB (A) 95 mm 176x176 mm+ 0,4 1,70 kg

21804.0-01

 AC120V, 60Hz* 200 m³/h 125m³/h 470 mA 39 W 52 dB (A) 95 mm 176x176 mm+ 0,4 1,70 kg
Uwaga
*Urządzenia pracujące pod napięciem AC 120 V, 60 Hz posiadają wydajność wyższą o ok. 15 % Dane techniczne - patrz czujnik strumienia powietrza LC 013/LCF 013
