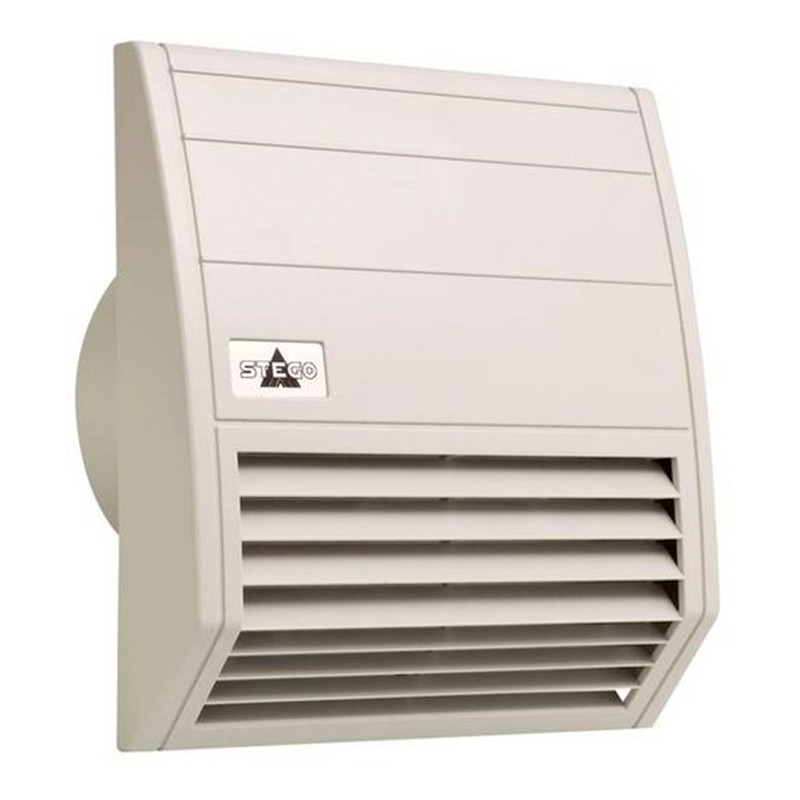

Wentylator z filtrem Seria FF 018:21 do 102 m³/h
  • Wentylator z filtrem Seria FF 018:21 do 102 m³/h

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

Producent: STEGO

Wentylator z filtrem Seria FF 018:21 do 102 m³/h

Wentylator z fltrem Seria FF 018:21 do 102 m³/h




•Wentylator osiowy z łożyskami kulkowymi: Trwałość min. 50 000 h przy 25 °C (wilg. wzgl. 65 %) Ramka aluminiowa, wirnik z tworzywa sztucznego.
• Podłączenie: 2 przewody, 100 mm, z zaciskami 2,5 mm2
• Obudowa wentylatora i fltr wyjściowy: Tworzywo sztuczne UL94V-0, jasnoszare
• Ramka nośna: Z dwustronną przemysłową taśmą klejącą do zamocowania na ścianie zewnętrznej szafy rozdzielczej. W szczególnych warunkach może być konieczne zamocowanie wentylatora śrubami (patrz rozstaw otworów). W dostawie zawarty jest szablon do wykonania otworu montażowego.
• Wkład fltru: G4 wg DIN EN 779, przeciętny stopień oczyszczania 94%
• Materiał fltrujący: Włókno sztuczne o budowie progresywnej, odporne na Temperaturę do 100 „C, samogaszące klasy F1. Odporne na wilgoć do 100 % wilg. wzgl. Do wielokrotnego zastosowania - czyszczenie przez płukanie, natrysk i trzepanie.
• Materiał fltrujący: Włókno sztuczne o budowie progresywnej, odporne na Temperaturę do 100 „C, samogaszące klasy F1. Odporne na wilgoć do 100 % wilg. wzgl. Do wielokrotnego zastosowania - czyszczenie przez płukanie, natrysk i trzepanie.
• Temperatura pracy i składowania: - 45°C - +70°C
• Rodzaj i stopień ochrony: IP54* /1 (z przewodem ochronnym)


Klimatyzacja szafy rozdzielczej przy użyciu wentylatora z fltrem i fltra wyjściowego
- Cichy
- Płaski
- Funkcjonalny
- Szybki montaż
Wentylatory z fltrem tego typu stosowane są do chłodzenia szaf rozdzielczych. Przez doprowadzanie z zewnątrz zimnego i odprowadzanie na zewnątrz ciepłego powietrza , obniża się temperaturę wnętrza szafy rozdzielczej. Wytworzony w ten sposób przepływ powietrza zapobiega powstawaniu ognisk podwyższonej temperatury I chroni w ten sposób przed przegrzaniem podzespoły elektryczne I elektroniczne.
Cechy charakterystyczne

Samoprzylepna uszczelka zapobiegająca wnikaniu pyłu i wody pomiędzy ramkę a ścianę szafy. Odpowiednio ukształtowana maska skutecznie zapobiegająca wnikaniu pyłu i wody opadającej pionowo z góry.
Ma to tę zaletę, że wkład fltru może być rzadziej wymieniany, ponieważ wolniej ulega zabrudzeniu.
Przemyślna cyrkulacja powietrza umożliwiająca bardzo cichą pracę wentylatora.
Funkcjonalny i nowoczesny kształt fltru pozwalający na łatwą konserwację I szybki montaż

Szybki montażi konserwacja

Wentylatory z fltrem montuje się I podłącza od zewnątrz w prosty sposób.

1. Dokonać odpowiedniego wykroju w ściance szafy rozdzielczej. Usunąć brud, wióry I olej z powierzchni ściany szafy, na którą mają być naklejone uszczelki. W dostawie zawarty jest szablon do wykonania wykroju.
2. Usunąć folię ochronną z paska uszczelniającego naklejonego na ramce. Wcisnąć ramkę w otwór ścianki szafy. Ramka zostanie w ten sposób trwale zamocowana w ściance szafy.
3. Podłączyć wentylator do łączy zaciskowych (bez potrzeby śrubowania). Wsunąć wentylator w ramkę I przyśrubować go.
4. Wsunąć wkład fltru w pokrywę, zatrzasnąć, gotowe. Podobnie szybko dokonuje się czyszczenia fltru I wymiany wkładu. W celu wymiany wkładu należy jedynie otworzy ć pokrywę w kierunku na zewnątrz . Dokonuje się tego jednym ruchem (bez potrzeby używania narzędzi). Montaż i konserwację może przeprowadzić jedna osoba, czynności te wykonuje się na zewnątrz szafy.





Nr
art.		Napięcie
zasilająe		Ilość powietrza
chłodzonego
(bez fltra)		Ilość powietrza
chłodzonego
z fltrem wyjściowym		Prąd
znam		Pobór
mocy		Poziom hałasu
(zgodnie z DIN EN ISO 4871)		GłębokośćOtwór
montażowy		MasaDopuszczenia

01800.0-00

 AC 230 V, 50 Hz 21 m3/h 16 m3/h 80 mA 13W 31 dB (A) 45 mm 97x97 mm +0,4 0,60 kg VDE+UL File No. E234324

01801.0-00

 AC 230 V, 50 Hz 55 m3/h 42 m3/h 100 mA 15W 40 dB (A) 58 mm 125x125 mm+0,4 1,00 kg VDE+UL File No. E234324

01802.0-00

 AC 230 V, 50 Hz 102 m3/h 68 m3/h 100 mA 15W 39 dB (A) 86 mm 176x176 mm+0,4 1,30 kg VDE+UL File No. E234324

01800.0-01

 AC120V, 60Hz* 21 m3/h 16 m3/h 160 mA 13W 31 dB (A) 45 mm 97x97 mm +0,4 0,60 kg UL File No. E234324

01801.0-01

 AC120V, 60Hz* 55 m3/h 42 m3/h 180 mA 15W 40 dB (A) 58 mm 125x125 mm+0,4 1,00 kg UL File No. E234324

01802.0-01

 AC120V, 60Hz* 102 m3/h 68 m3/h 180 mA 15W 39 dB (A) 86 mm 176x176 mm+0,4 1,30 kg UL File No. E234324
Uwaga
*Urządzenia pracujące pod napięciem AC 120 V, 60 Hz posiadają wydajność wyższą o ok. 15%

Prosty w konserwacji wentylator z fltrem Seria FF 018

Filtry wyjściowe Seria EF 118

Rozmieszczenie otworów ramki nośnej

Filtry wyjściowe seria EF 118
Nr art.GłębokośćWykrój
montażowy		Masa (ok.)Wkład fltruStopień ochrony

11800.0-00

 16 mm 97 x 97 mm + 0,4 0,30 kg G4 według DIN EN 779, przeciętny stopień oczyszczania 94 % IP54*

11801.0-00

 16 mm 125x125 mm+ 0,4 0,40 kg G4 według DIN EN 779, przeciętny stopień oczyszczania 94 % IP54*

11802.0-00

 16 mm 176x176 mm+ 0,4 0,60 kg G4 według DIN EN 779, przeciętny stopień oczyszczania 94 % IP54*

Wkłady zapasowe FM 086 / FFM 086
Wkład fltru89 x 89 mm118x118mm168 x 168 mm
G4 (1 opakowanie = 3 sztuki) Nr art. 08600.0-00 Nrart. 08601.0-00 Nrart. 08602.0-00
F5 (1 opakowanie = 3 sztuki) Nr art. 08603.0-00 Nr art. 08604.0-00 Nrart. 08605.0-00

Wentylator z fltrem z czujnikiem przepływu powietrza FFLC 218
Czujnik strumienia powietrza wbudowany w kratkę chroniąca palce wentylatora z fltrem, np. art. nr 21800.0-00

Nr art.Napięcie pracy
zasilające		Ilość powietrza
chłodzonego
(bez fltru)		Ilość powietrza
chłodzonego
z fltrem
wyjściowym		Prąd
znam.		Pobór
mocy		Poziom hałasu
(zgodnie z DIN EN ISO 4871)		GłębokośćWymiary
otworu montażowego		Masa

21800.0-00

 AC 230 V, 50 Hz 21 m³/h 16m³/h 80 mA 13W 31 dB (A) 45 mm 97 x 97 mm + 0,4 0,60 kg

21801.0-00

 AC 230 V, 50 Hz 55 m³/h 42 m³/h 100mA 15W 40 dB (A) 58 mm 125x125 mm+ 0,4 1,00 kg

21802.0-00

 AC 230 V, 50 Hz 102m³/h 68 mv/h 100mA 15W 39 dB (A) 86 mm 176x176 mm+ 0,4 1,30 kg

21800.0-01

 AC120V, 60 Hz 21 m³/h 16m³/h 160mA 13W 31 dB (A) 45 mm 97 x 97 mm + 0,4 0,60 kg

21801.0-01

 AC120V, 60 Hz 55 m³/h 42 m³/h 180mA 15W 40 dB (A) 58 mm 125x125 mm+ 0,4 1,00 kg

21802.0-01

 AC120V, 60 Hz 102  m³/h 68 m³/h 180mA 15W 39 dB (A) 86 mm 176x176 mm+ 0,4 1,30 kg
Uwaga
*Urządzenia pracujące pod napięciem AC 120 V, 60 Hz posiadają wydajność wyższą o ok. 15%.
Dane techniczne - patrz czujnik strumienia powietrza LC 013/LCF 013
