Wentylatory DC osiowe
  • Wentylatory DC osiowe

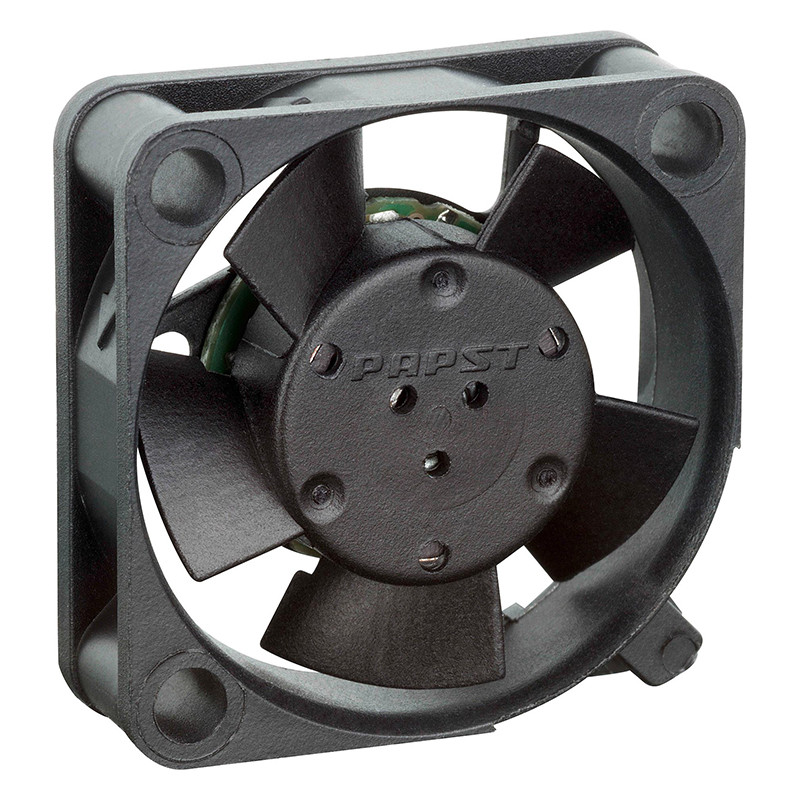

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

Wentylatory DC osiowe

WENTYLATORY KOMPAKTOWE FIRMY PAPST
WENTYLATORY DC, OSIOWE



Tabela. Dane techniczne

TypWydajność
[m3/h]		Napięcie
znam.
[VDC]		Poziom
hałasu
[dB(A)]		ŁożyskoMoc wejśc.
[W]		Temp.
pracy
[°C]		Czas pracy
w temp.
[40°C/h]		Kierunek
przepływu
powietrza*		Rodzaj
wyprowadzeń**
ślizgowekulkowe
SERIA 250 / 25 x 25 x 8[mm]
255N 3,2 5 15 +   0,4 -20 do 70 40000* V L
255H 5 5 28 +   0,6 -20 do 60 35000* V L
252N 32 12 15 +   0,5 -20 do 70 40000* V L
SERIA 400F / 40 x 40 x 10[mm]
405F 8 5 26 +   0,7 -20 do 70 45000* V L
405FH 9 5 29 +   0,9 -20 do 70 45000* V L
412FM 6 12 19 +   0,6 -20 do 70 45000* V L
412F 8 12 26 +   0,7 -20 do 70 45000* V L
412FH 9 12 29 +   0,8 -20 do 70 45000* V L
414F 8 24 26 +   0,8 -20 do 70 45000* V L
SERIA 400 / 40 x 40 x 20 [mm]
405 10 5 18 +   0,9 -20 do 70 50 000* V L
412 10 12 18 +   1 -20 do 70 50 000* V L
412H 13.5 12 29 +   1,6 -20 do 60 45 000* V L
414 10 24 18 +   1 -20 do 70 50 000* V L
414H 13.5 24 29 +   1,6 -20 do 60 45 000* V L
SERIA 500F/ 50 x 50 x 15 [mm]
512F 20 12 30 +   1 -20 do 70 50000* V L
514F 20 24 30 +   1 -20 do 70 50000* V L
SERIA 600F/ 60 x 60 x 15 [mm]
612FL 11 12 <10 +   0,2 -20 do 70 50000* V L
612F 29 12 27 +   1,1 -20 do 70 50000* V L
612FH 33 12 31 +   1,4 -20 do 60 45000* V L
614F 29 24 27 +   1,1 -20 do 70 50000* V L
SERIA 600/ 60 x 60 x 25 [mm]
605 L 21 5 26   + 0,8 -20 do 65 80000 V L
612GL 21 12 24 +   1 -20 do 65 80000 V L
612 L 21 12 26   + 0,7 -20 do 65 80000 V L
612GM 30 12 32 +   1,3 -20 do 65 80000 V L
612M 30 12 33   + 1,3 -20 do 65 80000 V L
612G 40 12 40 +   2,8 -20 do 65 70000 V L
612 40 12 40   + 2,5 -20 do 65 70000 V L
614GL 21 24 24 +   1,2 -20 do 65 80000 V L
614 L 21 24 26   + 0,8 -20 do 65 80000 V L
614M 30 24 33   + 1,4 -20 do 65 80000 V L
614G 40 24 40 +   2,9 -20 do 65 70000 V L
614 40 24 40   + 2,5 -20 do 65 70000 V L
614H 46 24 44   + 3,4 -20 do 65 70000 V L
SERIA 600N/ 60 x 60 x 25 [mm]
612NGL 21 12 16 +   0,8 -20 do 70 80000 V L
612NGML 25 12 19 +   1 -20 do 70 80000 V L
612NGM 35 12 28 +   1,6 -20 do 70 80000 V L
612NH 46 12 38   + 2,6 -20 do 70 70000 V L
614NGL 21 24 16 +   0,8 -20 do 70 80000 V L
614NGML 25 24 19 +   1 -20 do 70 80000 V L
614NH 46 24 38   + 2,6 -20 do 70 70000 V L
Uwaga
*V – nadmuchowy, **L – przewody, * – przy 20°C

Schemat budowy

SERIA 250
SERIA 400
SERIA 500F
SERIA 600F
SERIA 600
SERIA 600N

Tabela. Dane techniczne

TypWydajność
[m3/h]		Napięcie
znam.
[VDC]		Poziom
hałasu
[dB(A)]		ŁożyskoMoc wejśc.
[W]		Temp.
pracy
[°C]		Czas pracy
w temp.
[40°C/h]		Kierunek
przepływu
powietrza*		Rodzaj
wyprowadzeń**
ślizgowekulkowe
SERIA 600N/ 60 x 60 x 25 [mm] VARIOFAN
kontrolowana prędkość przez zewnętrzny czujnik temp. (zakres kontr. temp. 30°C ...50°C)
612NGMI 18 12 - + &nb
