Wkładki do przekładników napięciowych oraz transformatorów
  • Wkładki do przekładników napięciowych oraz transformatorów

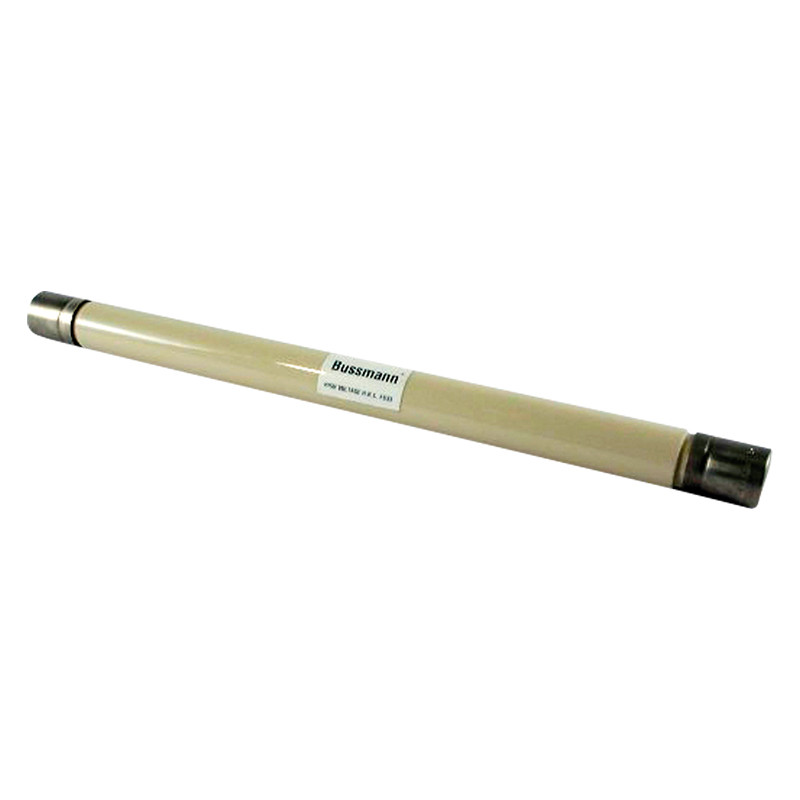

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

Producent: EATON Bussmann

Wkładki do przekładników napięciowych oraz transformatorów

WKŁADKI DO PRZEKŁADNIKÓW NAPIĘCIOWYCH ORAZ TRANSFORMATORÓW

Wkładki bezpiecznikowe VT w standardzie brytyjskim


Dane techniczne:
Wkładki bezpiecznikowe przekładnikowe według norm BS2692-1 oraz IEC 281-1. Zakres napięć znamionowych od 1kV do 36kV. Prądy znamionowe zgodnie ze standardem przemysłowym. Wkładki CAV na napięcie znamionowe od 3,6kV do 38kV.

Zastosowanie:
Firma BUSSMANN wytwarza wiele typów wysokonapięciowych wkładek przekładnikowych. Bezpieczniki przekładnikowe zostały zaprojektowane do zastosowań po stronie pierwotnej przekładników napięciowych aby zapewnić izolację rozdzielnicy w przypadku zwarcia w przekładniku. Wśród wartości prądów znamionowych preferuje się wartość 3,15A. Z wieloletnich doświadczeń wynika, że w przypadku niższych wartości znamionowych prądów, istnieje znaczne ryzyko przypadkowego przepalenia wkładki. Ponadto, aby zminimalizować ryzyko zniszczenia elementów topikowych wkładki przez zjawisko ulotu, zaleca się montaż wkładek w taki sposób, żeby uziemiony element uziemienia nie znajdował się w bezpo średnim otoczeniu części korpusu pomiędzy okuciami. Wyższe prądy znamionowe oraz wartości „E” są dostępne dla specjalnych zastosowań, włącznie z transformatorami pomocniczymi. Wkładki typu VT charakteryzujące się maksymalnym prądem wyłączalnym rzędu 200kA, przeznaczone do zastosowańna zaciskach wyjściowych dużych prądnic mogą być również wykonane. Bezpieczniki z oznaczeniem rozpoczynającym się na literę„A” lub „N” mogą byćstosowane jedynie w powietrzu, natomiast bezpieczniki rozpoczynające się na literę„O” mogą być stosowane w oleju.


WKŁADKI DO PRZEKŁADNIKÓW NAPIĘCIOWYCH ORAZ TRANSFORMATORÓW


Tabela. Dane znamionowe

UN
[kV]
OznaczenieIN
[A]
Imax
[kA]
L
[mm]
11

NBUN*

2 3,15 6,3       50 86
3,6

ABWN*

3,15 6,3         50 142
3,6

ABCN*

3,15 6,3 10       50 195
5,5

AMWNA

0,5E 1E 2E 3E 4E 5E 50 142
5,5

ABWNA

0,5E 1E 2E 3E 5E   50 142
7,2

ABWN*

3,15 6,3         45 142
7,2

ABCN*

3,15 6,3         45 195
7,2

OBCN*

3,15 6,3         45 195
7,2

OBWN*

3,15 6,3         45 142
12

ABCN*

3,15           45 195
12

OBCN*

3,15           45 195
15,5

ABFN*

3,15           32 254
15,5

OBFN*

3,15           32 254
17,5

ABGN*

3,15           35 359
17,5

OBGN*

3,15           35 359
24

ABGN*

3,15           25 359
24

OBGN*

3,15           25 359
36

OBGN*

3,15           31,5 359
Uwaga:
*– ostatnia litera w oznaczeniu – A- okucia cylindryczne, 22 – zakończenie śrubowe 8mm z jednej strony, 36kV AGGN* 3,15A jest również dostępny dla pewnych zastosowań wnętrzowych.
Wymiary [mm]
WKŁADKI DO PRZEKŁADNIKÓW NAPIĘCIOWYCH ORAZ TRANSFORMATORÓW wymiary

Charakterystyki czasowo-prądowe

Charakterystyki czasowo - prądowe dla wkładek przekładnikowych w standardzie brytyjskim dla napięć znamionowych 3,6kV do 36kV i prądów znamionowych 3.15A, 6.3A, 10A.
* – krzywa dla wszystkich wkładek 3,15A pokazanych w tabeli.
+ – krzywa ważna dla wszystkich wkładek 6,3A pokazanych w tabeli.

Charakterystyki odnoszą się do średnich przedłukowych czasów z tolerancją ±10% dla prądu.
WKŁADKI DO PRZEKŁADNIKÓW NAPIĘCIOWYCH ORAZ TRANSFORMATORÓW charakterystyka

Wkładki bezpiecznikowe do przekładników napięciowych typu CAV

Wkładki typu CAV są dostępne dla wartości znamionowych podanych w tabeli poniżej. Wkładki CAV mogą być stosowane jedynie w zastosowaniach wnę- trzowych w powietrzu. Typy CAVH są wyposażone w wybijaki sygnalizujące przepalenie wkładki.

Tabela. Dane znamionowe

UN
[kV]
OznaczenieIN
[A]
L
[mm]
3,6

3,6 CAV

2         220
5,5

5,5CAV

15E         187
5,5

5,5CAVH

0,5E 1E 2E     187
7,2

7,2CAV

2 10       220
12

12CAV

2         220
15,5

15,5CAV

0,5E 1E 2E 3E 7E 327
15,5

15,5CAVH

0,5E 1E 2E     327
17,5

17,5CAV

2 4 6 10   220
24

24CAV

2 3 4     340
36

36CAV

2 4       440
38

38CAV

4E         440
38

38CAVH

0,5E 1E 2E     440

Tabela. Całki JOULE`A (I2 t) dla 3,6kV do 36kV wkładek bezpiecznikowych przekładnikowych (wartości odnosząsiędo wszystkich wkładek w standardzie brytyjskim o prądzie 3,15A i oznaczeniu ABC lub OBC.


TypPrąd znamionowy
[A]
Całkowite I2t
min
[A2s]
max
[A2s]
ABC/OBC 3,15 6,2 82

Wymiary [mm]
WKŁADKI DO PRZEKŁADNIKÓW NAPIĘCIOWYCH ORAZ TRANSFORMATORÓW wymiar
