Wysokowydajny 19-calowy moduł wentylacyjny Seria LE 019
  • Wysokowydajny 19-calowy moduł wentylacyjny Seria LE 019

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

Producent: STEGO

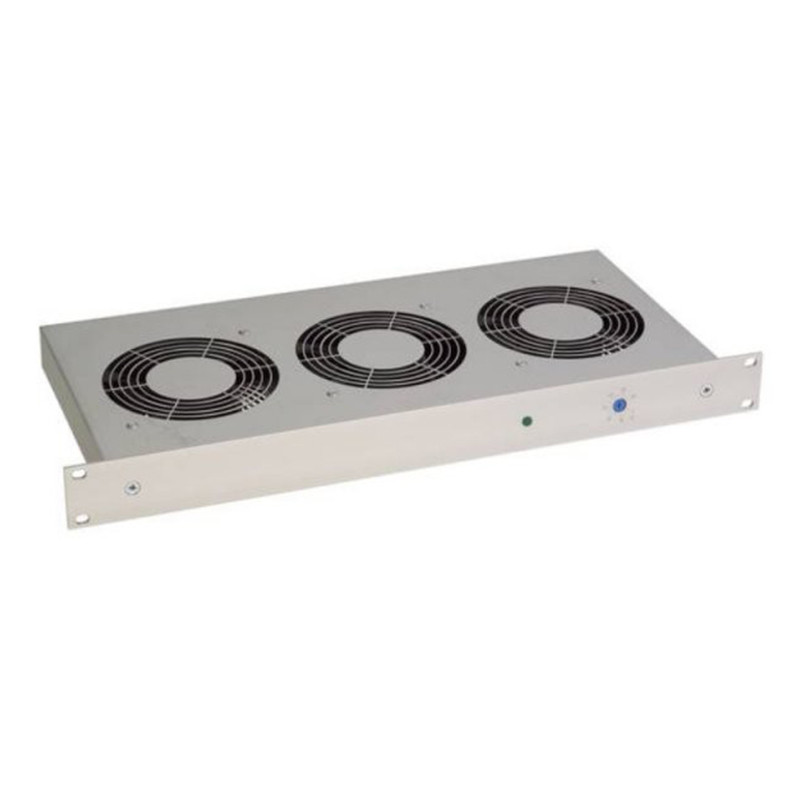

Wysokowydajny 19-calowy moduł wentylacyjny Seria LE 019

Wysokowydajny 19-calowy modułwentylacyjny Seria LE 019


- Wysoka wydajność
- Wysoka żywotność
- Wentylatory zawieszone na łożyskach kulkowych
- Gotowy do włączenia
- Optyczny wskaźnik działania

Wysokowydajny 19-calowy modułwentylacyjny Seria LE 019

Małogabarytowy, wysoko wydajny moduł wentylacyjny dla wymuszania cyrkulacji powietrza w szafach rozdzielczych i wieżach serwerów oraz do odprowadzania ciepła z podzespołów w obudowach 19-calowych. Poprawia konwekcjęwłasnąpowierzchni zewnętrznej szafy i zapobiega tworzeniu się ognisk podwyższonej temperatury. Dostarczany również z zintegrowanym termostatem (patrz rysunek).


Dane techniczne
• Wentylator osiowy z łożyskami kulkowymi: Trwałość min. 50 000 h przy 25 °C (wilg. wzgl. 65 %)
• Położenie: zalecane poziomo (kierunek przepływu powietrza do góry)
• Temperatura pracy (składowania): - 45°C - +70°C
• Tworzywo: Osłona przednia: aluminium, jasna, anodowana Obudowa: blacha stalowa, galw. ocynkowana
• Zaciski: Na tylnej stronie wtyczka zasilania: łącznie z gniazdkiem
• Optyczny wskaźnik działania: Wbudowany w osłonę przednią
• Stopień/klasa ochrony: IP 20 / I (z przewodem ochronnym)
• Dopuszczenia: UL File No. E234324

Zastosowanie w szafe rozdzielczej

Do regulacji temperatury w szafe rozdzielczej i dla zapobieganiu przegrzania przy ewentualnej awarii wentylatora zaleca sięstosowaćmodułwentylacyjny w połączeniu z bliźniaczym termostatem (ZR 011 nr art. 01176.0-00).Termostat bliźniaczy steruje z jednej strony pracąmodułu wentylacyjnego a z drugiej strony spełnia funkcjęalarmowąw przypadku awarii wentylatora i przekroczenia temperatury w szafe zadane] wartości, gdy podłączony jest do nadajnika sygnału. Przy zastosowaniu modułu wentylacyjnego z zintegrowanym termostatem można dla kontroli temperatury dodatkowo podłączyć jeszcze jeden termostat (KTS 011 nr art. 01141.0-00) jako kontakt alarmowy podłączony do nadajnika sygnału reagujący na awarię wentylatora i przegrzanie wnętrza


Nr art.ModelIlość
wentylatorów
Napięcie
zasilające
Pobór
mocy
Wydajność
(bez fltru)
Poziom hałasu
(zgodnie z DIN
EN ISO 4871)
Obroty
[U/min-1]
Ciśnienie
stat.
Masa

01930.0-00

bez termostatu 3 AC230V, 50 Hz 45W 486 m³/h 55 dB(A) 2600min-1 (50 Hz) 74 Pa 3,00 kg

01930.1-00

z termostatem 0 do 60 °C 3 AC230V, 50 Hz 45W 486 m³/h 55 dB(A) 2600min-1 (50 Hz) 74 Pa 3,40 kg

01940.0-00

bez termostatu 6 AC230V, 50 Hz 90W 972 m³/h 57 dB(A) 2600min-1 (50 Hz) 74 Pa 5,30 kg

01940.1-00

z termostatem 0 do 60 °C 6 AC230V, 50 Hz 90W 972 m³/h 57 dB(A) 2600min-1 (50 Hz) 74 Pa 5,70 kg

01950.0-00

bez termostatu 9 AC230V, 50 Hz 135W 1458 m³/h 58 dB(A) 2600min-1 (50 Hz) 74 Pa 7,80 kg

01950.1-00

z termostatem 0 do 60 °C 9 AC230V, 50 Hz 135W 1458 m³/h 58 dB(A) 2600min-1 (50 Hz) 74 Pa 7,90 kg

01931.0-00

bez termostatu 3 AC120V, 60 Hz 45W 576 m³/h 55 dB(A) 2900min-1 (60 Hz) 88 Pa 3,00 kg

01931.1-00

z termostatem 0 do 60 °C 3 AC120V, 60 Hz 45W 576 m³/h 55 dB(A) 2900min-1 (60 Hz) 88 Pa 3,40 kg

01941.0-00

bez termostatu 6 AC120V, 60 Hz 90W 1152 m³/h 57 dB(A) 2900 min-1 (60 Hz) 88 Pa 5,30 kg

01941.1-00

z termostatem 0 do 60 °C 6 AC120V, 60 Hz 90W 1152 m³/h 57 dB(A) 2900 min-1 (60 Hz) 88 Pa 5,70 kg

01951.0-00

bez termostatu 9 AC120V, 60 Hz 135W 1728m³/h 58 dB(A) 2900 min-1 (60 Hz) 88 Pa 7,80 kg

01951.1-00

z termostatem 0 do 60 °C 9 AC120V, 60 Hz 135W 1728m³/h 58 dB(A) 2900 min-1 (60 Hz) 88 Pa 7,90 kg
