Zasada działania linkowego przetwornika odległości, przegląd dostępnych typów



Linkowe przetworniki odległości dokonują pomiaru pozycji i śledzą poruszanie się obiektu przy pomocy linki, która zwija się i rozwija na szpuli.Koniec linki zostaje umocowany na ruchomym obiekcie pomiarowym, a przetwornik przytwierdzony do stabilnej podstawy. Ruch obiektu wprawia szpulę w ruch. Jeden z czytników rotacyjnych (wirowych) połączonych ze szpulą przekazuje ten ruch jako proporcjonalny sygnał wyjścia (analogowy lub cyfrowy). Ten sygnał może być dalej przekazany do sterowania lub przedstawiony na czytniku.

Linkowy przetwornik odległości składa się z:
1. linki pomiarowej,
2. precyzyjnej szpuli,
3. spiralnej sprężyny do napinania szpuli,
4. potencjometru lub encodera
Użycie i zastosowanie:

Linkowe przetworniki odległości pozwalają w prosty sposób na pomiar liniowej zmiany położenia, zwłaszcza przy większych odcinkach pomiarowych, przy łatwym montażu i tolerancji wobec lekkich odchyleń od osi. Mogą być użyte do różnych zastosowań, takich jak automatyka przemysłowa, technika medyczna, kontrola materiałów, ochrona budynków i pojazdów, sterowanie hydrauliki.

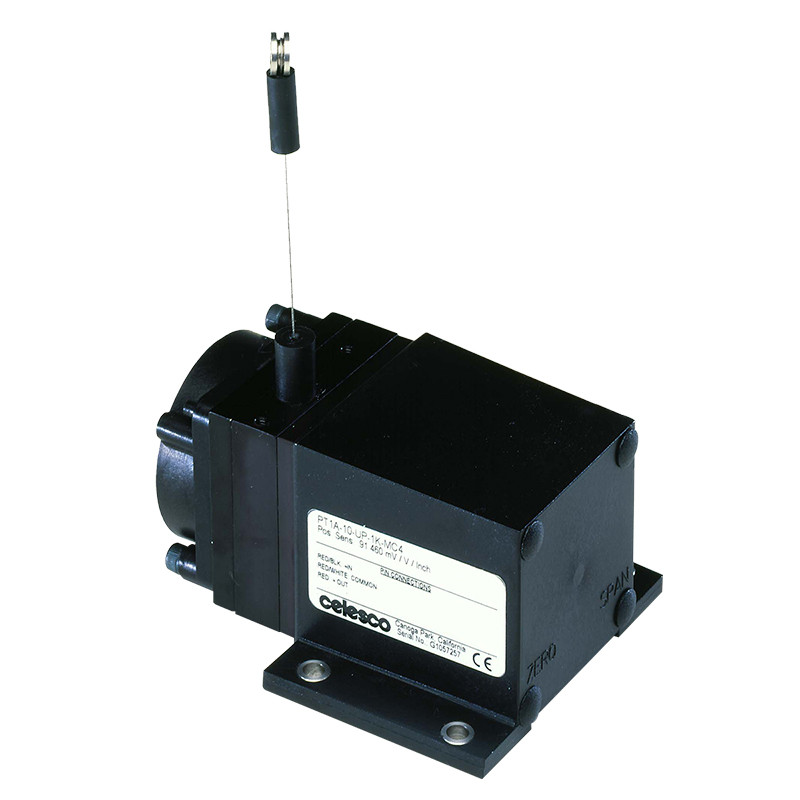

linkowego przetwornika odległości rysunek

Wielość wariantów

Dostępne rozwiązania dla odległości pomiarowej od 5 cm do ponad 40m z różnymi sygnałami wyjściowymi (potencjometr, 0...10 VDC, 4...20 mA, enkoder i standardowe protokoły transmisji danych RS 232/422). Linkowe przetworniki odległości posiadają możliwość różnorodnego konfigurowania. Linki są dostępne w różnych rozwiązaniach (materiał, grubość, pokrycie). Położenie wyjścia linki i wyjścia podłączenia są najczęściej wybierane w krokach 90°. Niektóre typy urządzeń posiadają opcjonalnie hamulec linki (zapobieganie przed odrzutem) i rozszerzenia dla wyższych stopni ochrony przy wyjściu linki. Rozwiązania przygotowane specjalnie dla klienta czy też wersje OEM są również możliwe.

GrupaMTAMT2SPPT1SZG65PT100

LINKOWE PRZETWORNIKI ODLEGŁOŚCI - GRUPA KOMPAKTOWA (DO 2500 mm)

Wej./Wyj. linkowego przetwornika odległości MTA linkowego przetwornika odległości MT2 linkowego przetwornika odległości SP linkowego przetwornika odległości PT1 linkowego przetwornika odległości SZG65 linkowego przetwornika odległości PT100
Grupa

MTA

MT2

SP

PT1

SZG65

PT100

Dane techniczne

Zakres pomiarowy do [mm] 125 750 1250 1250 1250 2500
Dokładność[± % zakresu pomiarowego] 0,15% 0,25...0,02% 1,00...0,25% 0,28...0,02% 0,02% 0,28...0,02%
Powtarzalność[± % zakresu pomiarowego] 0,02% 0,02% 0,05% 0,05...0,02% 0,02% 0,05...0,02%


Dane techniczne

Materiał obudowy Aluminium
anodyzowane
Aluminium
anodyzowane
(obudowa
poliwęglan)
Tworzywo
(poliwęglan)
Aluminium
anodyzowane
/ABS
Aluminium
anodyzowane
Aluminium
anodyzowane
malowane
proszkowo
Stopień ochrony IP65 IP50 IP50 IP65...67
w zależności
od wykonania
IP65 IP50

Obudowa

Stal szlachetna
pokrywana nylonem
-
Stal szlachetna - - - - - -
Tworzywo termoplastyczne - - - - - -


Linka pomiarowa

Potencjometr -
Prądnica techometryczna - - - - - -
0...10VDC - - - -
4-20 mA - - - -
Enkoder inkrementalny -
RS 232 - - - - -
CAN Bus - - - - -
Devicenet - - - - -
Enkoder absolutny - - - - (•) -


Podłączenie elektryczne

Kabel do lutowania - - - -
Przewody - - - - -
Kabel do przyrządów (•)
Wtyk - -


Właściwości

Cechy - - - Ochrona przed
odrzutem
- -
Typowe zastosowanie Pomiary
w ograniczonej
przestrzeni
Pomiary z dużym
przyspieszeniem
(np.próby lotnicze,
samochodowe)
Uniwersalny, odporny
na odchylenia od
osi oraz swobodne
zwolnienie linki
Mechaniczne testy
materiałów lub
pojazdów bez dużych
przyspieszeń
Windy, pojazdy,
przenośniki,
platformy
Testy mechaniczne
w laboratoriach

GrupaPT5PT8000SZG81SZG122PT9000PT9000er

LINKOWE PRZETWORNIKI ODLEGŁOŚCI - GRUPA DO ZASTOSOWAŃ PRZEMYSŁOWYCH (DO 42500 mm)

  rysunek rysunek rysunek rysunek rysunek rysunek
Grupa

PT5

PT8000

SZG81

SZG122

PT9000

PT9000er

Dane techniczne

Zakres pomiarowy
do [mm]
6250 1500 6250 4300 13750 42500
Dokładność
[± % zakresu pomiarowego]
0,28...0,02% 0,28...0,02% 0,02% 0,02% 0,12...0,02% 0,05...0,02%
Powtarzalność
[± % zakresu pomiarowego]
0,05...0,02% 0,05...0,02% 0,02% 0,02% 0,05...0,02% 0,05...0,02%

Dane techniczne

Materiał obudowy Aluminium
anodyzowane
Aluminium
malowane proszkowo
lub stal szlachetna
Aluminium
anodyzowane
Aluminium
anodyzowane
Aluminium
pokrywane lub stal
szlachetna
Aluminium
pokrywane lub stal
szlachetna
Stopień ochrony IP65...67* IP65...68* IP65 IP65 IP65...68* IP65...67*
* W zależności od rozwiązania


Obudowa

Stal szlachetna
pokrywana nylonem
•(stal szlachetna
przy dużych
odległościach
pomiarowych)
Stal szlachetna - -
Tworzywo termoplastyczne - -


Linka pomiarowa

Potencjometr
Prądnica techometryczna - - - -
0...10VDC -
4-20 mA -
Enkoder inkrementalny
RS 232 -
CAN Bus - -
Devicenet -
Enkoder absolutny - - (•) (•) - -


Podłączenie elektryczne

Kabel do przyrządów (•) (•)
Wtyk


Właściwości

Cechy - 1) różne prowadzenia
przewodów
2) wykonanie EX
3) zintegrowane
szczotki
- - 1) opcjonalnie
podwyższona siła
cofania przewodu
2) wykonanie EX
3)system szczotek
4) system
blokowania kabla
Wykonanie EX
