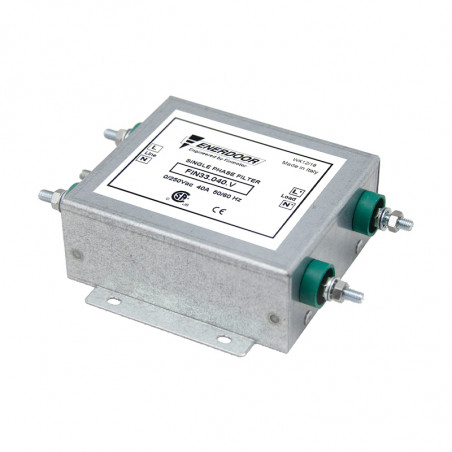

Filtre monofazate FIN33
  • Filtre monofazate FIN33

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Enerdoor

Filtre monofazate FIN33

Filtre monofazate FIN33

Date tehnice:
Tensiune nominală:  0/250V AC - 50/60 Hz
Test voltaj: linie - linie 1750 VDC (2s)
linia - pământ 2150 VDC (2s)
Categorii climatice:  -40/+85oC



Specificatii tehnice:

FIN33

 IN
[A]		 ∑Cx [nF]
±5%		 Cy [nF]
±5%		 L1[mH]
±5%		 Pierderi de energie
 [W]
.003.F 3 0.082 1.7 4.7 1.5
.006.F 6 0.082 1.7 4.7 2.1
.010.F 10 0.082 1.7 4.7 2.8
.020.F 20 0.2 0.8 3.5 3.8
.040.V 40 0.2 0.7 2.5 4.5
.050.V 50 0.2 0.6 2 5.5
.075.V 75 0.2 0.6 2.1 7
Curent de scurgere la 230V 50Hz / 40oC < 1mA


Dimensiuni

FIN33

 A B H N F L I V d Greutate
[Kg]		 Carcasă
.003.F 20.5 33 66 — 5 56 45 14 6.5 0.13 1
.006.F 20.5 33 66 — 5 56 45 14 6.5 0.13 1
.010.F 20.5 33 66 — 5 56 45 14 6.5 0.2 1
.020.F 39 51.8 84 — 5 74 65 15 6.5 0.18 2
.040.V 40 86.6 107 96 6x4 50/55 100 20 M5 0.18 3
.050.V 50 100 125 115 6x4 120 180 50 M6 0.30 4
.075.V 72 120 152 135 8x4 120 182 30 M8 0.40 5



Atenuarea tipică

Filtry jednofazowe seria FIN33 charakterystyka



Schema

Filtry jednofazowe seria FIN33 - schemat


Carcase
Carcasă 1
Filtry jednofazowe seria FIN33 - obudowa		 Carcasă 2
Filtry jednofazowe seria FIN33 - obudowa 		Carcasă 3
Filtry jednofazowe seria FIN33 obudowa
mai puțin
