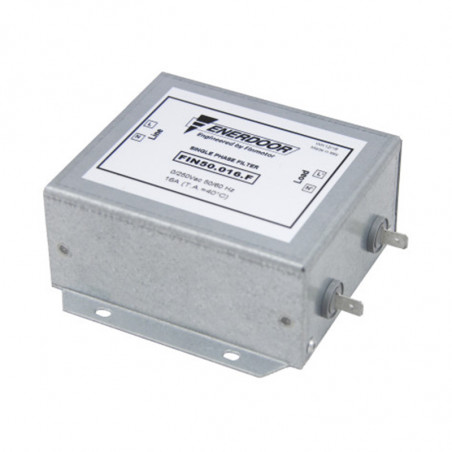

Filtre monofazate FIN50
  • Filtre monofazate FIN50

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Enerdoor

Filtre monofazate FIN50

Filtre monofazate FIN50

Date tehnice:
Tensiune nominală:  0/250V AC - 50/60 Hz
Test de tensiune: linie - linie 1750 VDC (2s)
linie - Pământ 2150 VDC (2s)
Categorii climatice:  -40/+85oC



Specificatii tehnice

FIN50 IN
[A]
Cx
[µF]
R
[kΩ]
L1
[mH]
Cy1
[nf]

Cy2
[nF]

L2
[mH]

Pierderi   de putere
[W]

.005.F 5 0.22 680 1.2 4.7 4.7 1 2
.010.F 10 0.22 680 1 4.7 4.7 0.8 2
.016.F 16 0.22 680 0.8 4.7 4.7 0.6 5
.024.M 24 0.22 680 0.8 4.7 4.7 0.6 5
Curent de scurgere la 230V 50Hz / 40oC < 1mA


Dimensiuni

FIN50 A B H N F L I V d Greutate
[Kg]
Carcasă
.005.F 39 51 84.5 4.5 74.5 63.5 13.5 6.5 0.2 1
.010.F 49.5 51 97 4.5 86.5 75.5 13.5 6.5 0.35 2
.016.F 45 84.5 105 95 6x4 51 99.5 13.5 6.5 0.7 3
.024.M 49.5 84.5 105 95 6x4 51 99.5 13 0.93 4


Atenuarea tipică



Filtry jednofazowe seria FIN50 charakterystyka





Schema



Filtry jednofazowe seria FIN50 - schemat





Carcase

Carcasă 1/2
Filtry jednofazowe seria FIN50 - obudowa
Carcasă 2
Filtry jednofazowe seria FIN50 - obudowa
Carcasă 3
Filtry jednofazowe seria FIN50 - obudowa
