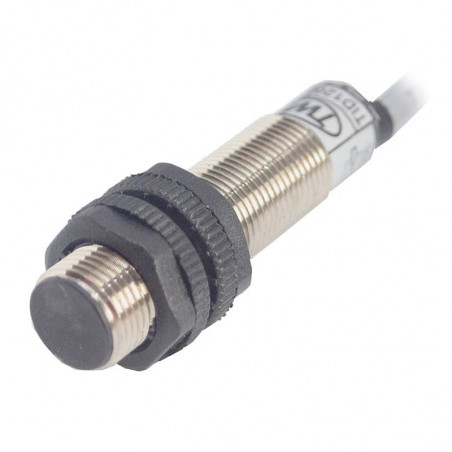

Senzori inductivi seria TIDE
  • Senzori inductivi seria TIDE

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: TWT

Senzori inductivi seria TIDE

Caracteristici
• carcase metalice
• zone de operare extinse
• 10 - 30V DC (10 - 60V DC) *, 200mA (400mA) *
• 3 ieșiri de sârmă
• ieșiri de protecție curente și supratensuale
• Semnalizare LED
• grad de protecție IP67

Specificații

Tensiunea de alimentare
10-30V DC (10-60V DC)*
Valoarea tensiunii de alimentare
≤ 3,5V
Curent de încărcare
200mA (400mA)*
Consum curent fără control
12mA
Tensiunea reziduală
0,8-1,8V DC
Curent rezidual
< 10μA
Rezistență la ieșire
6,8kΩ
Histereza comutatoare
< 15%
Recurență
< 10%Sn
Coeficientul de temperatură
< 10%
Temperatura de lucru
-25°C - +70°C
Grad de protecție
IP 67
Carcasă
alama placata cu nichel

Carcasă metalică

M12x1

M12x1

M18x1

M18x1

M30x1,5

M30x1,5
Metoda de montare built-in fara intercalare built-in fara intercalare built-in fara intercalare
Zona de operare nominală 4mm 7mm 8mm 12mm 15mm 22mm
Zona de lucru de funcționare 0 - 3,2mm 0 - 5,6mm 0 - 6,4mm 0 - 9,6mm 0 - 12mm 0 - 17,6mm
  TIDE DC 3 przewody, zwiększone strefy działania TIDE DC 3 przewody, zwiększone strefy działania TIDE DC 3 przewody, zwiększone strefy działania TIDE DC 3 przewody, zwiększone strefy działania TIDE DC 3 przewody, zwiększone strefy działania TIDE DC 3 przewody, zwiększone strefy działania
Tensiunea de alimentare 10 - 30 V DC* 10 - 30 V DC* 10 - 30 V DC* 10 - 30 V DC* 10 - 30 V DC* 10 - 30 V DC*
Curent de încărcare 200mA* 200mA* 200mA* 200mA* 200mA* 200mA*
Frecvența de comutare 1000Hz 500Hz 500Hz 300Hz 300Hz 200Hz
Metoda de conectare sârmă PCW, 2mb 3 x 0,34mm2 sârmă PCW, 2mb 3 x 0,34mm2 sârmă PCW, 2mb 3 x 0,34mm2 sârmă PCW, 2mb 3 x 0,34mm2 sârmă PCW, 2mb 3 x 0,34mm2 sârmă PCW, 2mb 3 x 0,34mm2
Masa 0,05kg 0,05kg 0,08kg 0,08kg 0,12kg 0,12kg
Desemnarea senzorului


TIDE1204ZP TIDE1204RP TIDE1204ZN TIDE1204RN

TIDE1207ZP TIDE1207RP TIDE1207ZN TIDE1207RN

TIDE1808ZP
TIDE1808RP
TIDE1808ZN TIDE1808RN

TIDE1812ZP
TIDE1812RP
TIDE1812ZN TIDE1812RN

TIDE3015ZP
TIDE3015RP
TIDE3015ZN
TIDE3015RN

TIDE3022ZP TIDE3022RP TIDE3022ZN TIDE3022RN

Carcasă metalică M12x1 M12x1 M18x1 M18x1 M30x1,5 M30x1,5
Metoda de montare built-in fara intercalare built-in fara intercalare built-in fara intercalare
Zona de operare nominală 4mm 7mm 8mm 12mm 15mm 22mm
Zona de lucru de funcționare 0 - 3,2mm 0 - 5,6mm 0 - 6,4mm 0 - 9,6mm 0 - 12mm 0 - 17,6mm
  TIDE DC 3 przewody, zwiększone strefy działania TIDE DC 3 przewody, zwiększone strefy działania TIDE DC 3 przewody, zwiększone strefy działania TIDE DC 3 przewody, zwiększone strefy działania TIDE DC 3 przewody, zwiększone strefy działania
Tensiunea de alimentare 10 - 30 V DC* 10 - 30 V DC* 10 - 30 V DC* 10 - 30 V DC* 10 - 30 V DC* 10 - 30 V DC*
Curent de încărcare 200mA* 200mA* 200mA* 200mA* 200mA* 200mA*
Frecvența de comutare 1000Hz 500Hz 500Hz 300Hz 300Hz 200Hz
Metoda de conectare conector M12 conector M12 conector M12 conector M12 conector M12 conector M12
Masa 0,05kg 0,05kg 0,08kg 0,08kg 0,12kg 0,12kg
Desemnarea senzorului


TIDE1204ZPK TIDE1204RPK TIDE1204ZNK TIDE1204RNK

TIDE1207ZPK TIDE1207RPK TIDE1207ZNK TIDE1207RNK

TIDE1808ZPK TIDE1808RPK TIDE1808ZNK TIDE1808RNK

TIDE1812ZPK TIDE1812RPK TIDE1812ZNK TIDE1812RNK

TIDE3015ZPK TIDE3015RPK TIDE3015ZNK TIDE3015RNK

TIDE3022ZPK TIDE3022RPK TIDE3022ZNK TIDE3022RNK


* tensiune de alimentare la cerere: 10 -48V DC, 10-60V DC, curent de încărcare 400mA.

Lungimea cablului de ieșire - 2 m (o altă lungime a cablului disponibilă la cerere)
