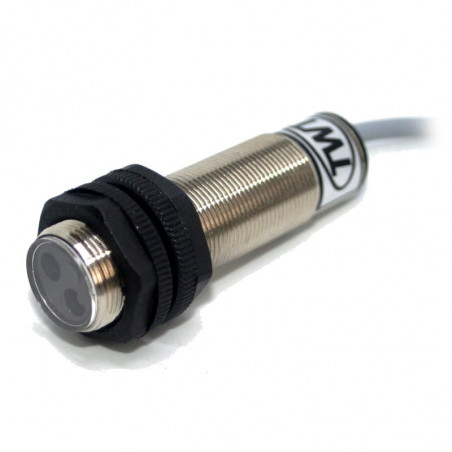

Senzori optici reflectori din seria TOR, 4 fire npn-pnp dc
  • Senzori optici reflectori din seria TOR, 4 fire npn-pnp dc

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: TWT

Senzori optici reflectori din seria TOR, 4 fire npn-pnp dc

Caracteristici
• NPN / PNP - ieșire cu 4 fire NO sau NC
• carcase metalice
• 10 - 30V DC, 150mA
• ieșiri de protecție curente și supratensuale
• Semnalizare LED
• clasa de protecție IP65


Specificații

Tensiunea de alimentare
10-30V DC
Valoarea tensiunii de alimentare
≤ 3,5V
Curent de încărcare
150mA
Consumul curent fără control
< 20mA
Tensiunea reziduală
< 2,5V DC
Curent rezidual
< 10µA
Rezistență la ieșire
colector deschis
Ieșire
NPN/PNP NO lub NC
Sursa de lumină
LED infraroșu
Frecvența de comutare (puls / pauză 1:1)          150Hz
Sistem optic
lentile de sticlă
Temperatura de lucru
-10°C - +55°C
Grad de protecție
IP 65
Carcasă
alama placata cu nichel
Metoda de conectare
fire PCW 2m., 4x0,14mm2


TOO SENSOR OPTIC REFLECTIV cu cablu de ieșire

Carcasă metalică

M18x1

M18x1

M30x1,5

M30x1,5

Zona de sensibilitate 1000 3000 4000 8000

TOO CZUJNIKI OPTYCZNE REFLEKSYJNE z przewodem wyjściowym
TOO CZUJNIKI OPTYCZNE REFLEKSYJNE z przewodem wyjściowym TOR18-1000
TOO CZUJNIKI OPTYCZNE REFLEKSYJNE z przewodem wyjściowym TOR18-3000
TOO CZUJNIKI OPTYCZNE REFLEKSYJNE z przewodem wyjściowym TOR18-4000
TOO CZUJNIKI OPTYCZNE REFLEKSYJNE z przewodem wyjściowym TOR18-8000
Gamă 0-1m 0-3m 0-4m 0-8m
Element reflectorizant reflector Ø80mm reflector Ø80mm reflector Ø80mm reflector Ø80mm
Reglarea sensibilității potențiometru potențiometru potențiometru potențiometru
Desemnarea senzorului NC
NO

TOR18-1000R
TOR18-1000Z

TOR18-3000R TOR18-3000Z

TOR18-4000R TOR18-4000Z

TOR18-8000R
TOR18-8000Z



TOO CZUJNIKI OPTYCZNE REFLEKSYJNE z przewodem wyjściowym
TOO CZUJNIKI OPTYCZNE REFLEKSYJNE z przewodem wyjściowym

TOO SENSOR OPTIC REFLECTIV cu conector M12

Carcasă metalică

M18x1

M18x1

M30x1,5

M30x1,5

Zona de sensibilitate 1000 3000 4000 8000
Gamă 0-1m 0-3m 0-4m 0-8m
Element reflectorizant reflector Ø80mm reflector Ø80mm reflector Ø80mm reflector Ø80mm
Reglarea sensibilității - - - potențiometru
Desemnarea senzorului ieșire NC
ieșire NO

TOR18-1000RK
TOR18-1000ZK

TOR18-3000RK
TOR18-3000ZK

TOR18-4000RK
TOR18-4000ZK

TOR18-8000RK
TOR18-8000ZK


M12 - conector senzor
TOO CZUJNIKI OPTYCZNE REFLEKSYJNE ze złączem M1 TOO CZUJNIKI OPTYCZNE REFLEKSYJNE ze złączem M1
TOO CZUJNIKI OPTYCZNE REFLEKSYJNE ze złączem M1
Conexiuni
1 10-30V DC maro
2 npn alb
3 0V DC albastru
4 PNP negru
