SILIFLON ET, E si EE -55°C pana la +260°C
  • SILIFLON ET, E si EE -55°C pana la +260°C

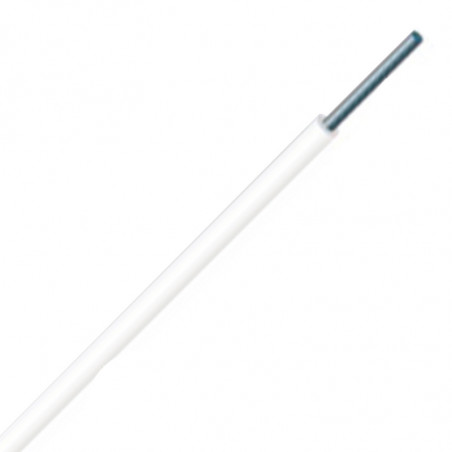

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: OMERIN

SILIFLON ET, E si EE -55°C pana la +260°C

Date tehnice

  • interval de temperatură de funcționare continuă -55 ° C până la + 260 ° C (placat cu nichel),
  • interval de temperatură de funcționare continuă -55 ° C până la + 200 ° C (placat cu argint),
  • rezistență excelentă la mediul chimic agresiv,
  • rezistență excelentă la umiditate.
  • tensiune nominală: SILIFLON ET - 250V, SILIFLON E - 600V, SILIFLON EE - 1000V
  • tensiune de izolare a izolației: SILIFLON ET - 2500V, SILIFLON E - 3400V, SILIFLON EE - 5000V

Produs:

  • culoare standard: alb,
  • alte culori la cerere

Ambalaj:

  • rulouri, bobine, tobe.

Opțiuni:

  • fir de cupru alb,
  • fir de nichel
  • cabluri cu unu, două sau trei nuclee cu teacă.

Aplicații:

  • industria aeronautică, spațială și militară,
  • electronica,
  • instalații electrice în atmosfere agresive (de ex. produse chimice),
  • instalații electrice de elemente de încălzire în cuptoare industriale și cuptoare.
 SILIFLON ET, E i EE -55°C do +260°C kable na wysoką temperature, przewody wysokotemperaturowe

1- conductor concentric flexibil placat cu argint sau nichelat, clasa 5 - IEC 228
2- una sau mai multe benzi din PTFE lipite termic



Model AWG Secțiunea nominală a miezului
[mm2]		 Construcție

numărul de fire
x Ø

 Diametrul exterior nominal
[mm]		 Rezistență liniară maximă la temperatură
20°C
[Ω/km]
01 32 0,035 7x0,08 0,24 612,0
02 30 0,055 7x0,10 0,30 391,0
03 28 0,093 7x0,13 0,39 225,0
04 26 0,140 7x0,16 0,48 148,0
05 24 0,220 7x0,2 0,59 96,5
06 22 0,340 7x0,25 0,74 60,8
07 20 0,600 19x0,2 0,97 35,0
08 18 0,930 19x0,25 1,21 23,0
09 16 1,340 19 x,3 1,45 15,6
10 14 1,910 27 x 0,3 1,74 11,2
11 12 3,180 45 x 0,3 2,25 6,7



SILIFLON ET (KZ - 04 lub KZ - 07)

SILIFLON E (KZ - 05 lub KZ - 08)

SILIFLON EE (KZ - 06 lub KZ - 09)
Diametru exterior Greutate aproximativa
[kg/km]		 Diametru exterior Greutate aproximativa
[kg/km]		 Diametru exterior Greutate aproximativa
[kg/km]
minim
[mm]		 maxim
[mm]		 minim
[mm]		 maxim[mm] minim
[mm]		 maxim
[mm]
0,48 0,58 0,8 0,63 0,84 1,2 0,88 1,09 1,9
0,56 0,66 1,1 0,71 0,91 1,5 0,95 1,16 2,2
0,63 0,73 1,5 0,79 1,00 2,0 1,04 1,24 2,8
0,74 0,84 2,1 0,89 1,10 2,7 1,14 1,34 3,5
0,86 0,96 3,0 1,04 1,22 3,7 1,27 1,47 4,5
1,01 1,011 4,4 1,17 1,37 5,1 1,42 1,63 6,2
1,30 1,40 7,1 1,42 1,62 7,8 1,66 1,86 9,0
      1,67 1,92 11,9 1,92 2,17 12,8
      1,92 2,27 16,8 2,10 2,41 16,9
      2,30 2,66 21,3 2,51 2,92 25,0
      2,89 3,24 35,9 3,14 3,55 39,0

Notă:

* AWG- (American Wire Gauge) - Un sistem de dimensiuni de sârmă standardizat utilizat în Statele Unite.
