Ghiduri de cablu seria 2450 2480
  • Ghiduri de cablu seria 2450 2480

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Igus

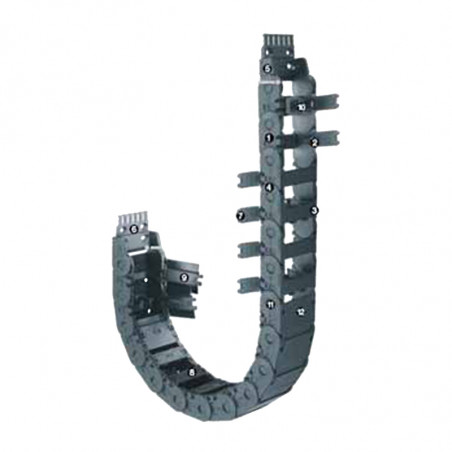

Ghiduri de cablu seria 2450 2480

Caracteristici:

  • Sistem dublu de oprire pentru lungimi mari neacceptate
  • Sistem de deschidere pentru deschidere rapidă, atât pe dreapta cât și pe stânga
  • Bariere transversale cu o gamă mare de încuietori
  • Suprafață laterală de alunecare pentru montare laterală
  • Paranteze de fixare testate și testate
  • Este posibilă ameliorarea integrată a tulpinilor
  • Separator de eliberare a tensiunii disponibile articol nr. 2020.Z

prowadniki kablowe seria 2450 prowadnik kablowy seria 2480

Seria 2450

Seria 2480



Numele ghidului Lățimea internă Bi [mm] Lățime exterioară Ba [mm] Raza de îndoire R
[mm]
Deschiderea de-a lungul razei

2450.02.055.0

25 41 55 intern

2450.02.075.0

25 41 75 intern

2450.02.100.0

25 41 100 intern

2450.02.125.0

25 41 125 intern

2450.02.150.0

25 41 150 intern

2450.02.175.0

25 41 175 intern

2450.02.200.0

25 41 200 intern

2450.02.225.0

25 41 225 intern

2450.02.250.0

25 41 250 intern

2450.03.055.0

38 54 55 intern

2450.03.075.0

38 54 75 intern

2450.03.100.0

38 54 100 intern

2450.03.125.0

38 54 125 intern

2450.03.150.0

38 54 150 intern

2450.03.175.0

38 54 175 intern

2450.03.200.0

38 54 200 intern

2450.03.225.0

38 54 225 intern

2450.03.250.0

38 54 250 intern

2450.05.055.0

57 73 55 intern

2450.05.075.0

57 73 75 intern

2450.05.100.0

57 73 100 intern

2450.05.125.0

57 73 125 intern

2450.05.150.0

57 73 150 intern

2450.05.175.0

57 73 175 intern

2450.05.200.0

57 73 200 intern

2450.05.225.0

57 73 225 intern

2450.05.250.0

57 73 250 intern

2450.07.055.0

77 93 55 intern

2450.07.075.0

77 93 75 intern

2450.07.100.0

77 93 100 intern

2450.07.125.0

77 93 125 intern

2450.07.150.0

77 93 150 intern

2450.07.175.0

77 93 175 intern

2450.07.200.0

77 93 200 intern

2450.07.225.0

77 93 225 intern

2450.07.250.0

77 93 250 intern

2450.09.055.0

89 105 55 intern

2450.09.075.0

89 105 75 intern

2450.09.100.0

89 105 100 intern

2450.09.125.0

89 105 125 intern

2450.09.150.0

89 105 150 intern

2450.09.175.0

89 105 175 intern

2450.09.200.0

89 105 200 intern

2450.09.225.0

89 105 225 intern

2450.09.250.0

89 105 250 intern

2450.10.055.0

103 119 55 intern

2450.10.075.0

103 119 75 intern

2450.10.100.0

103 119 100 intern

2450.10.125.0

103 119 125 intern

2450.10.150.0

103 119 150 intern

2450.10.175.0

103 119 175 intern

2450.10.200.0

103 119 200 intern

2450.10.225.0

103 119 225 intern

2450.10.250.0

103 119 250 intern

2450.12.055.0

125 141 55 intern

2450.12.075.0

125 141 75 intern

2450.12.100.0

125 141 100 intern

2450.12.125.0

125 141 125 intern

2450.12.150.0

125 141 150 intern

2450.12.175.0

125 141 175 intern

2450.12.200.0

125 141 200 intern

2450.12.225.0

125 141 225 intern

2450.12.250.0

125 141 250 intern

2480.02.055.0

25 41 55 extern

2480.02.075.0

25 41 75 extern

2480.02.100.0

25 41 100 extern

2480.02.125.0

25 41 125 extern

2480.02.150.0

25 41 150 extern

2480.02.175.0

25 41 175 extern

2480.02.200.0

25 41 200 extern

2480.02.225.0

25 41 225 extern

2480.02.250.0

25 41 250 extern

2480.03.055.0

38 54 55 extern

2480.03.075.0

38 54 75 extern

2480.03.100.0

38 54 100 extern

2480.03.125.0

38 54 125 extern

2480.03.150.0

38 54 150 extern

2480.03.175.0

38 54 175 extern

2480.03.200.0

38 54 200 extern

2480.03.225.0

38 54 225 extern

2480.03.250.0

38 54 250 extern

2480.05.055.0

57 73 55 extern

2480.05.075.0

57 73 75 extern

2480.05.100.0

57 73 100 extern

2480.05.125.0

57 73 125 extern

2480.05.150.0

57 73 150 extern

2480.05.175.0

57 73 175 extern

2480.05.200.0

57 73 200 extern

2480.05.225.0

57 73 225 extern

2480.05.250.0

57 73 250 extern

2480.07.055.0

77 93 55 extern

2480.07.075.0

77 93 75 extern

2480.07.100.0

77 93 100 extern

2480.07.125.0

77 93 125 extern

2480.07.150.0

77 93 150 extern

2480.07.175.0

77 93 175 extern

2480.07.200.0

77 93 200 extern

2480.07.225.0

77 93 225 extern

2480.07.250.0

77 93 250 extern

2480.09.055.0

89 105 55 extern

2480.09.075.0

89 105 75 extern

2480.09.100.0

89 105 100 extern

2480.09.125.0

89 105 125 extern

2480.09.150.0

89 105 150 extern

2480.09.175.0

89 105 175 extern

2480.09.200.0

89 105 200 extern

2480.09.225.0

89 105 225 extern

2480.09.250.0

89 105 250 extern

2480.10.055.0

103 119 55 extern

2480.10.075.0

103 119 75 extern

2480.10.100.0

103 119 100 extern

2480.10.125.0

103 119 125 extern

2480.10.150.0

103 119 150 extern

2480.10.175.0

103 119 175 extern

2480.10.200.0

103 119 200 extern

2480.10.225.0

103 119 225 extern

2480.10.250.0

103 119 250 extern

2480.12.055.0

125 141 55 extern

2480.12.075.0

125 141 75 extern

2480.12.100.0

125 141 100 extern

2480.12.125.0

125 141 125 extern

2480.12.150.0

125 141 150 extern

2480.12.175.0

125 141 175 extern

2480.12.200.0

125 141 200 extern

2480.12.225.0

125 141 225 extern

2480.12.250.0

125 141 250 extern

Aplicatii
2...3PZ(B)+ 2...4PZ(B)+ Punct plutitor (cu gaură)
2...3PZ(B)+
prowadnik kablowy 2...3PZ(B)= prowadnik kablowy 2..3PZ(B)=
2...4PZ(B)+
Punct fix (cu știft)



Pentru ghidul de serie

Nr. Articol

Set complet
cu pieptene

Nr. Articol set de pieptene
+10 cabluri

Nr. Articol

Set complet
fără pieptene

Dimensiuni A
[mm]

2450.02.

2020.34 PZB+

2020.34 PZBK1+

2020.34 PZ+

12

2450.03.

2030.34 PZB+

2030.34 PZBK1+

2030.34 PZ+

25

2450.05.

2050.34 PZB+

2050.34 PZBK1+

2050.34 PZ+

44

2450.07.

2070.34 PZB+

2070.34 PZBK1+

2070.34 PZ+

64

2450.09.

2090.34 PZB+

2090.34 PZBK1+

2090.34 PZ+

77

2450.10.

2100.34 PZB+

2100.34 PZBK1+

2100.34 PZ+

90

2450.12

2125.34 PZB+

2125.34 PZBK1+

2125.34 PZ+

112

2480.02.

2020.34 PZB+

2020.34 PZBK1+

2020.34 PZ+

12

2480.03.

2030.34 PZB+

2030.34 PZBK1+

2030.34 PZ+

25

2480.05.

2050.34 PZB+

2050.34 PZBK1+

2050.34 PZ+

44

2480.07.

2070.34 PZB+

2070.34 PZBK1+

2070.34 PZ+

64

2480.09.

2090.34 PZB+

2090.34 PZBK1+

2090.34 PZ+

77

2480.10.

2100.34 PZB+

2100.34 PZBK1+

2100.34 PZ+

90

2480.12

2125.34 PZB+

2125.34 PZBK1+

2125.34 PZ+

112
