SILICOUL 1,1kV -60°C do +180°C (класс H)
  • SILICOUL 1,1kV -60°C do +180°C (класс H)

Фотографии предназначены только для информационных целей. Посмотреть спецификацию продукта

please use latin characters

Производитель: OMERIN

SILICOUL 1,1kV -60°C do +180°C (класс H)

Технические данные:
- диапазон температуры непрерывной работы -60 до + 180° C

- макс. допуск. мгновенная температура + 230° C ,

- отличная стойкость к температурным шокам и ИФ излучению,

- хорошая стойкость ко влаге,

- хорошая стойкость к озону и эффект короны,

- отличная стойкость к старению,

- отличная механическая стойкость,

- радиус загиба..

- стойкость к большинству пропиточных лаков

- рабочее напряжение: 1,1 kV ,

- испытательное напряжение: 3,5 kV .

Продукт:

- цвет - желтый

Упаковка:

- ролики, катушки, барабаны.

Опции:

- версия без упрочненной оболочки тип... – по запросу,

- другие сечения – по запросу.

Применение:

- установки в ротационных машинах: двигатели, альтернаторы, генераторы,

- установки в статических машинах: трансформаторы, индукторы, инверторы,

- судостроение, ж/д промышленность,

- блоки питания.

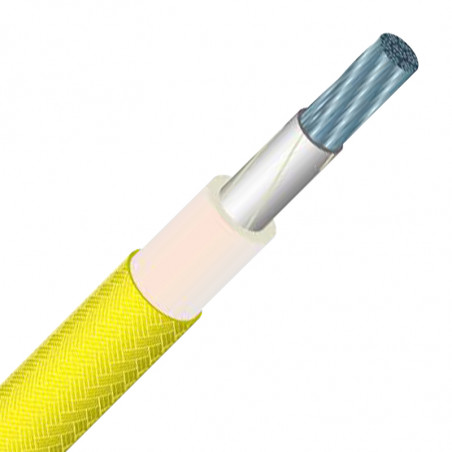

1- гибкая медная луженая жила

2- распределительная лента

3- силиконовая изоляция

4- упрочненная синтетическая защитная оболочка



Номинальное сечение сердечника
[mm2]

Структура жилы количество жил x Ø

Макс. линейное сопротивление в темп. 20°C
(медный сердечник)
[Ω/km]

Номинальный наружный диаметр
[mm]

Приблизительный вес
[kg/km]

1,5

30 x 0,25

13,7

3,80

29

2,5

50 x 0,25

8,21

4,30

37,8

4

56 x 0,3

5,09

4,90

58,5

6

84 x 0,3

3,39

6,00

76,6

10

80 x 0,4

1,95

7,00

121

16

126x0,4

1,24

8,60

178

25

196x0,4

0,795

10,40

273
35

276 x 0,4

0,565

11,90

376

50

396 x 0,4

0,393

14,10

534

70

360 x ,5

0,277

15,90

738

95

485x0,5

0,210

18,20

970

120

608 x 0,5

0,164

20,30

1220

150

756 x 0,5

0,132

22,80

1520
185 944 x 0,5

0,108

24,80

1850

240

1221 x0,5

0,0817

28,80

2420

300

1525x0,5

0,0654

31,50

3095

400

2037 x 0,5

0,0495

34,60

4130
