SILICOUL 13,8kV -60°C до + 180°C (класс H)
  • SILICOUL 13,8kV -60°C до + 180°C (класс H)

Фотографии предназначены только для информационных целей. Посмотреть спецификацию продукта

please use latin characters

Производитель: OMERIN

SILICOUL 13,8kV -60°C до + 180°C (класс H)

Технические данные:
- диапазон температуры непрерывной работы -60 до +180°С

- макс. допуск. мгновенная температура +220°С,

- хорошая стойкость к температурным шокам

- отличная стойкость к старению,

- рабочее напряжение: 3000 V

- испытательное напряжение: 10000 V

- сопротивление изоляции: K =200 (в темп. 20°С)

- хорошая стойкость к загибу,

- радиус загиба 5 xd

- хорошая стойкость к истиранию.

- хорошая стойкость ко влаге,

- хорошая стойкость к химическим средам,

- хорошая стойкость к углеводородам.

Упаковка:

- ролики, катушки, барабаны.

Сертификаты:

- NF F 63-827 (все сечения),

- NF F 63-826/ Y 1500 (сечения от 2,5 до 95 mm ²),

- безгалогеновый провод,

- небольшая плотность дыма ( NX 10-702),

- низкая токсичность и коррозийная способность ( NF X 70-100),

- классификация F 0 как в NF F 16-101,

- в огне: в соотв. с IEC 60332-1, IEC 60331 и TEST 2 NF C 32-070 (класс B как в NF F 16-101)

Применение:

- судостроение и ж/д промышленность,

- кабельная сеть в двигателях и машинах.

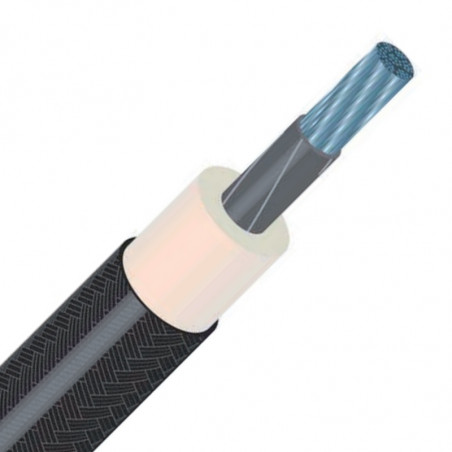

1- гибкий медный луженый сердечник, класс 5 – IEC 228

2- распределительная лента

3- устойчивая к разрыву силиконовая изоляция



СЕРДЕЧНИК

ИЗОЛЯЦИЯ

Номинальное сечение сердечника
[mm2]

Структура жилы количество жил x Ø

Макс. линейное сопротивление в темп. 20°C
[Ω/km]

Толщина изоляции
[mm]

Максимальный наружный диаметр
[mm]

Приблизительный вес
[kg/km]

1,5*

30 x 0,25

13,7

2,3

6,8

48,7

2,5

50 x 0,25

8,21

2,3

7,2

57,0

4

56 x 0,25

5,09

2,3

7,8

75,0

6

84 x 0,30

3,39

2,3

8,3

102,0

10

80 x 0,40

1,95

2,3

9,5

150,0

16

126x0,40

1,24

2,3

10,8

212,0

25

196x0,40

0,795

2,3

12,2

305,0

35

296 x 0,40

0,565

2,4

13,7

413,0

50

396 x 0,40

0,393

2,5

15,5

575,0

70

360 x 0,50

0,277

2,7

17,7

782,0

95

475 x 0,50

0,210

2,7

19,8

1030,0

120

608 x 0,50

0,164

2,8

21,9

1290,0

150

756 x 0,50

0,132

2,8

23,8

1580,0

185

925 x 0,50

0,108

2,9

25,9

1890,0

240*

1221 x0,50

0,0817

3,1

29,1

2451,0

300*

1480x0,50

0,0654

3,2

31,9

3045,6

Замечание:
* эти сечения описаны в стандарте NFF 63-827
