Произвођач: Sisel

Čvrsti releji s ugrađenim hladnjakom na šini - ENDA, ERDA1 / ERAA1 series

Čvrsti releji s ugrađenim hladnjakom na šini


Specifikacija
2x25A ili 2x40A AC struja opterećenja.
Napon izmjeničnog napona od 280 ili 480 V.
8-30V AC / DC ili 90-240V AC ulazni napon.
LED indikatori statusa za ulazne napone.
Nulti cross prespajanje.
Primjenjivo za trofazna opterećenja.
Ugrađena varistorska zaštita.
Mogućnost montaže na šinu.
Označeno CE prema evropskim normama.




Okolišni uslovi
Temperatura okoline / skladištenja -25... +60 C / -30... +100 C (In the environment icing and condensation should not be.)
Kategorija prenapona II
Nadmorska visina max. 1000m
Protekcija IP20 According to EN60529

Izlaz

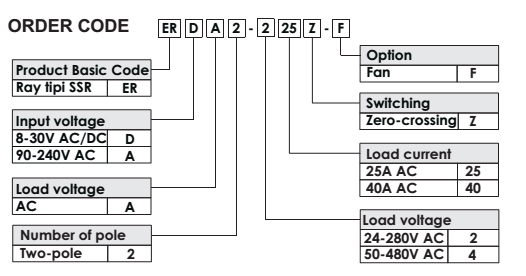

Kod narudzbe

ERxA2-225Z

ERxA2-240Z-F

ERxA2-425Z

ERxA2-440Z-F
Struja opterećenja, AC51/25ºC (Arms) 2x25 2x40 2x25 2x40
Napon opterećenja (Vrms) 24 - 280 50 - 480
Struja preopterećenjat t=1s/25°C (Arms) 85 150 70 110
Nenaponska struja/25°C (Arms) 250 400 190 290
Pad napona u stanju (Vrms) 1,6 1,8
Struja curenja (mArms) 5 8
I²t for fusing  t=10ms (A²s) 340 880 265 610
Frekfrencija (Hz) 50 - 60 50 - 60
Min. radna temp (mArms) 160 200

Ulaz

Kod narudzbe

ERDA2-xxxZ

ERAA2-xxxZ
Ulazni napon 2 x 8 - 30Vac/dc 2 x 90 - 240Vac
Napon preuzimanja > 6Vac/dc > 75Vac
Napon ispadanja < 2Vac/dc < 6Vac
Ulazna struja < 2 x 17mAac/2 x10mAdc < 2 x 8mAac
Vrijeme uključivanja Maximum ½ Period Maximum 1 Period
Vrijeme isključivanja Maximum ½ Period Maximum 1 Period
LED indikator If the input voltage  >6V ac/dc, LED lights up. Ako je ulazni napon  >75V ac, LED lights up.

Generalno

Kod narudzbe

ERxA2-x25Z

ERxA2-x40Z-F
Dimenzije G46xY100xD117mm G46xY110xD117mm
Tezina Approx. 475 g (After packaging) Approx. 500 g (After packaging)
Napon izolacije 2500 Vrms 1 between I/O terminals for 1 min.
Produkt standard EN 60947-4-3
Mountiranje Mogućnost montaže na šinu (EN60715,TH35 or G-32)
Materijal za prilog Plastika za samo-gašenje (prema EN60695-11-10 V-O)
Ventilator (option) Termostatno kontrolirano, radi na 50 ° C .. Napajanje ventilatora: 90-240Vac.

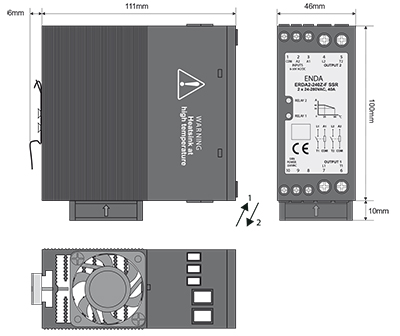

Dimensions

Podwójne przekaźniki półprzewodnikowe zintegrowane z radiatorem na szynę DIN wymiary Podwójne przekaźniki półprzewodnikowe zintegrowane z radiatorem na szynę DIN wymiar

Characteristic

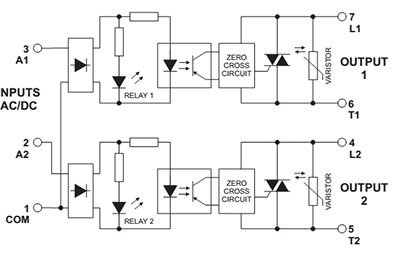

Connection diagram

Connection examples

Single Phase Load Application Three Phase Load Application With The Two SSRs
Podwójne przekaźniki półprzewodnikowe zintegrowane z radiatorem na szynę DIN aplikacja 1-fazowa Podwójne przekaźniki półprzewodnikowe zintegrowane z radiatorem na szynę DIN aplikacja 3-fazowa
