Dvo diodni modul MOC..P

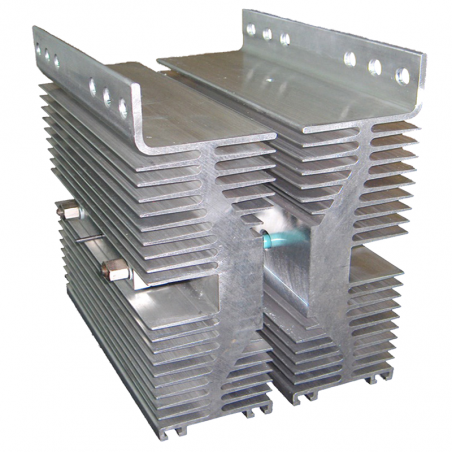

Dvodijelni blok diode sa radijatorom RY.

Nekretnine:
• Dvodelni diodni blok s obje strane hlađenja - RY
• Prirodno hlađenje

Tipične primjene:
• ispravljači,
• napajanje

Mogućnosti:
• Standard - Dijagram. 1
• Sa sadašnjim autobusima
• S crnim hladnjakom
• Toplinska zaštita
• RC krug
• osigurač
• prisilno hlađenje
Izbor bloka napajanja:
• Upotrebljavaju se različiti poluvodiči, ovisno o opterećenju. Korištena veličina poluvodiča dana je u tablici 1.

Scheme



Uslovi rada:
Blokovi s jednim elementom koriste se u elektronskim energetskim sistemima.
• Temperatura ambijentalnog zraka-100 C do +400 C;
• Atmosferski tlak   860hPa - 1060hPa
• Vlažnost manja od 80% @ temperatura400 C
• Hlađenje vazduha bez agresivnih faktora.



Tabela 1. Parametri blokova napajanja


Moduli tip Mean current IF(AV) [A] Blokirajući napon  U RRM
    [V]		 prekomerni tok
I FSM
[A]		 Veličina poluvodiča
[mm]		 Težina bloka
[kg]
MOC7P 450…650 400…2400 7000…10000 6,9
MOC8P 630…1000 400…8500 10000…24000 6,9
MOC9P 1000…2000 400…7500 20000…42000 16,4
MOC11P 1000…3200 400…6000 27000…65000 18,30


Power block scheme MOC...P
