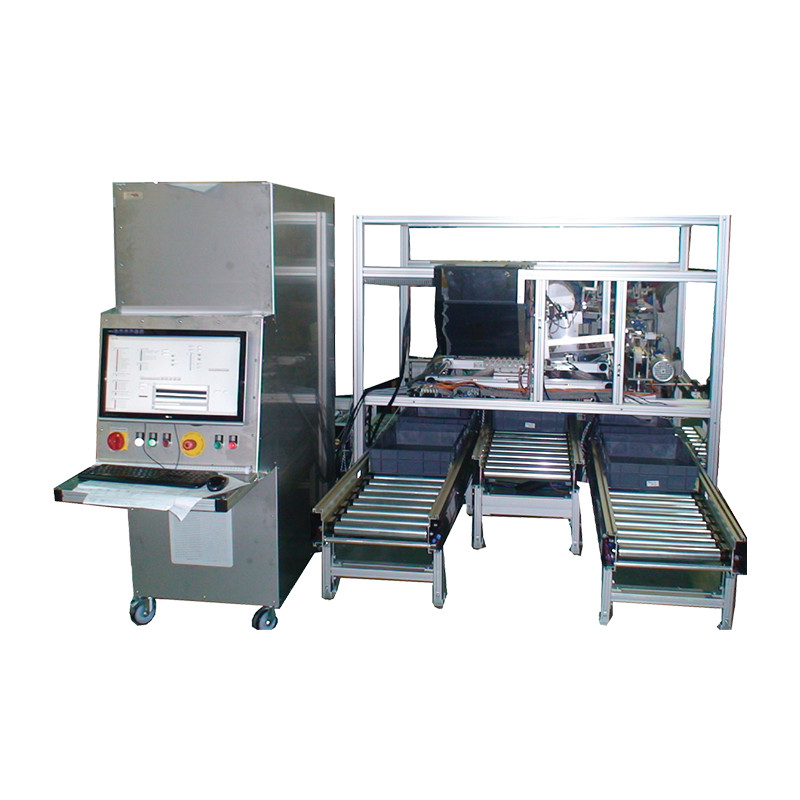

Tester wizyjny tłoczysk
  • Tester wizyjny tłoczysk

Фотографије су само у информативне сврхе. Погледајте спецификацију производа

Произвођач: DACPOL SERVICE

Tester wizyjny tłoczysk

Przeznaczenie
Tester przeznaczony jest do wykonania badań wizyjnych tłoczysk sprężyn gazowych o średnicach 6, 8, 10, 14mm i długościach od 50 do 550mm


Dane Techniczne
System wizyjny
- badane tłoczyska - Ø6, Ø8, Ø10, Ø14 mm
- długość gładzi tłoczyska - od 50mm do 550mm
- twardość warstwy powierzchniowej - HV0,1≥550
- kolor - szaro/czarny
- chropowatość - maksymalnie Ra0,1 (po operacji polerowania)
- maksymalna liczba jednocześnie badanych tłoczysk
- 10szt.
- liczba pól pomiarowych - 10szt.
- cykl pracy - co 6 sekund tłoczysko 250mm
- napięcie zasilające - 230VAC; 50Hz
- tolerancja napięcia zasilającego - od+10% do -10%
- przyłącze zasilania - 3x4mm2
- maksymalny prąd pobierany z sieci - ≤20A
- moc wyjściowa - 2kW
- przyłącze ciśnienia - 6atm, rurka Ø8mm
- tryb pracy - 24 godziny/dobę
- warunki środowiskowe pracy - temperatura pracy od 10ºC do 35ºC
- wilgotność od 10% do 75%
- wymiary szafy sterującej (wys. x szer. x gł.) - 1727x600x1532 [mm]
- Wymiary gabarytowe z polerką i podajnikami - 1800x4508x4210 [mm]
Podajniki
- ilość podajników - 2szt.
- zasilanie - z szafy sterowniczej systemu wizyjnego
- podłączenie pneumatyki - z systemu wizyjnego
- Ilość tłoczysk w podajniku - ok 400 szt. Ø8
- maksymalna długość tłoczysk - 550mm
Polerka
- symbol polerki - LMCL-01
- zasilanie - 3x400VAC
- rodzaj polerki - bezkłowa do wałków okrągłych stalowych
- taśma - polerowanie za pomocą taśm ściernych (na sucho) (rekomendowana dł. pasa 3000mm)
- korpus - zapewnia eliminację powstawania wibracji i dokładność wymiarową.
- posuw wałków - za pomocą docisku odchylonej kątowo rolki gumowej
- załadunek detali do polerowania - z podajnika automatycznego mieszczącego ok. 400szt tłoczysk Ø8.
- regulacje dla zmiany parametrów procesu: - rolki posuwu, centrowanie, pochylenia, docisk
- prędkość w zakresie ok. - 2-5m/min
