Произвођач: Danfoss

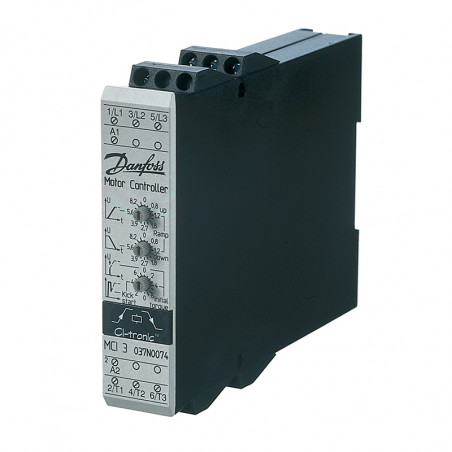

MCI soft start - soft start i zaustavljanje sustava

MCI mekani startovi provjerena su rješenja za pokretanje asinhronih motora s tri faze. Pokreću struje pokretanja na razumnoj razini, što omogućava produljenje rada bez kvara stroja.
Oni su savršena rješenja za primjenu gdje postoji mnogo   ciklusa laganog pokretanja.
Mogu se koristiti s pumpama i ventilatorima, dovodima, transporterima. [Nbsp] Zbog podešenog zakretnog momenta i jedinstvene funkcije (potisni start) koja forsira statičko trenje, u stanju su se nositi s gotovo svakom primjenom. Oni smanjuju naprezanja i vibracije tijekom pokretanja i zaustavljanja, što proizvodne linije čine pouzdanijima. Ujedno smanjenje pokretanja struje smanjuje pad napona na svjetlosnoj mreži.



Nekretnine
- Neograničeno uključivanje na sat
- vrijeme početka pokretanja
0-10 s, MCI 3, MCI 15, MCI 15BP, MCI 25; 0-20 s, MCI30I-O; 0-30 s, MCI 40-3D, I; MCI 50 I-O
- postavljeno vrijeme obale:
0-10 s, MCI 3, MCI 15, MCI 15BP, MCI 25; 0-20 s, MCI30I-O; 0-60 s, MCI 40-3D, I; MCI 50 I-O
- postavljanje pokretanja do 85%
- prisiljavanje statičkog trenja (startni udarac)
- univerzalni upravljački napon 24-480V ac / dc
- maksimalni radni napon do 600 V Ac
- Upravljanje u tri faze - neki modeli
- Automatsko otkrivanje propadanja faze
- Automatska prilagodba na 50/60 Hz
- LED indikator rada
- ugraditi zaštitni varistor
- izborni dodatni kontakti
- jednostavno i brzo sastavljanje
- kompaktna konstrukcija s radijatorom
- DIN sastavljen
- norme EN 60947-4-2
- Certifikati CE i UL (UL 508)



Tip Radni napon
V ac		 motor snaga motor struja Širina
L
[mm]1)		 Dodatni kontakti Katalog br
MCI 3 380 - 415 1,5kW 3 A 22,5 - 037N0074
MCI 3 440 - 480 1,5kW 3 A 22,5 - 037N0084
MCI 15BP 400 - 415 7,5kW2) 15 A2) 45 - 037N0139
MCI 15 380 - 480 7,5kW 15 A 45 - 037N0039
MCI 25 380 - 480 IlkW 25 A 90 - 037N0040
MCI 30 380 - 480 15kW3) 25/303) A 90 IO/bypass 037N0070
MCI 40-3D IO 380 - 480 21kW4) 29/433) A 90 IO/bypass 037N0092
MCI 50-3 10 380 - 480 22kW3) 35/503) A 180 IO/bypass 037N0090
MCI 50-3 10 380 - 480 45kW4) 863) A 180 IO/bypass 037N0090
MCI 3 500 - 600 2,2kW 3 A 22,5 - 037N0075
MCI 15 500 - 600 7,5kW 15 A 45 - 037N0041
MCI 25 500 - 600 15kW 25 90 - 037N0042
MCI 30 500 - 600 18,5kW3) 25/303) A 90 IO/bypass 037N0071
MCI 50-3 10 500 - 600 30kW3) 35/503) A ISO IO/bypass 037N0091

1) Montaža DIN širine
2) Potrebno vrijeme prekida između mekih pokretanja za 15A je 110s, 12A (100s), 9A (95s)
3) s obilaznicom
4) samo u unutarnjem krugu trokuta.

Dimenzije

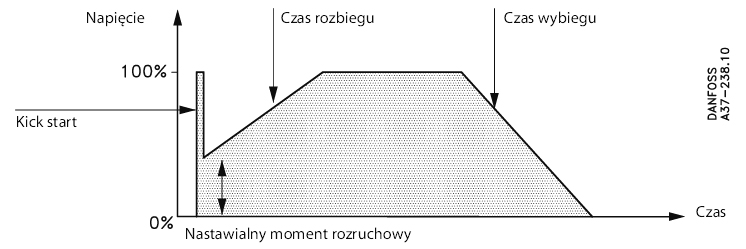

Operation rule


Tijekom startanja soft start se linearno diže naponom motora do nominalne vrijednosti. Brzina motora ovisi o momentu opterećenja. Vrijeme je nezavisno od frekvencije ili opterećenja. U najtežim situacijama može se koristiti funkcija pokretanja udarca.

Zaštita od osigurača


  MCI 3 MCI15BP MCI 15 MCi 25 MCI 30 MCI 40 MCI 50
Typ 1 gL/gG 25 A 50 A 50 A 80 A 125 A
Typ 2I2t 72 1800 1800 6300 25300

Shema povezivanja

MCI 15, MCI25 MCI 30 I-O MCI 50-3 I-O
