Pribor za osigurače u evropskom standardu
  • Pribor za osigurače u evropskom standardu

Фотографије су само у информативне сврхе. Погледајте спецификацију производа

please use latin characters

Произвођач: EATON Bussmann

Pribor za osigurače u evropskom standardu

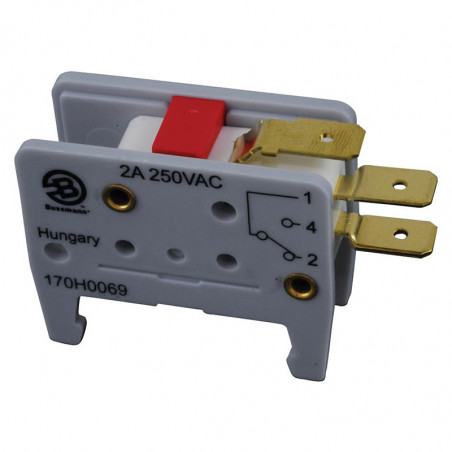

Mikro releji za radne senzore

Tabela. Tehnički podaci


Dimenzjie Din 43 653 Din 43 620 Francuski standard Zavijte
Tip T Tip K Tip T Tip K Tip T Tip K Tip T Tip k
000 170H0236   170H0236
170H0238   170H0238
0 170H0235           170H0235
170H0237           170H0237
1* 170H0235 170H0069 170H0235 170H0069 170H0236 170H0069   170H0069
1 170H0235 170H0069     170H0236 170H0069   170H0069
2 170H0235 170H0069 170H0235 170H0069 170H0236 170H0069   170H0069
3 170H0235 170H0069 170H0235 170H0069 170H0236 170H0069   170H0069
4               170H0069
23               170H0069
24               170H0069

Osnova osigurača

Tabela. Univerzalno pričvršćivanje za DIN 43653 standard

ip Max napon
[V]		 Struja
[A]		 B
[mm]		 C
[mm]		 crtez
170H3003 1000 630 80 150 1
170H3004 1000 1250 80 150 2
170H3005 1400 630 110 180 1
170H3006 1400 1250 110 180 2

Crtez 1 - Dimenzije [mm]


Tabela. Osigurači pričvršćivanje 000, 00 veličina

Tip Max napon
[V]		 Struja
[A]		 Vel Crtez
170H1007 1000 400 00, 000 3
170H1013 660 200 000, 0000 4
Crtez 2 - Dimenzije [mm]



Crtez 3 - Dimenzije [mm]
Drawing 4 - Dimenzije [mm]

Rastavljači za osigurače noža

Tip
za osigurače napajanja   Din 43620/1

 Vel NT 00-IN NT 1-IN NT 2-IN NT 3-IN NT 4-IN
00 1 2 3 4a
            1250
Nazivna priključna struja le A 160 250 400 630 16001)
            1250
Nominalna toplotna struja u zraku Ith A 160 250 400 630 1600
Nominalni napon priključka Ue V 690
Nominal insulation voltage Ui V 800
Nominalni napon ispitivanja Uimp KV 8
Nominalna struja kratkog spoja kA 50
Kategorija upotrebe VDE 0660 T107/EN/IEC 60947-3 Ue =440VAC AC-22 B
Ue =690VAC AC-21 B
Ue=440VAC2) DC-21 B
Mehanička izdržljivost cykle 1600 100 600 600 600
Temperatura okoline °C od -25°C do 55°C
Stepen zaštite DIN/EN 60529/VDE 0470 T1 IP 3X
            115
Maksimalna snaga umetka osigurača n/n Pv max. 12 23 34 48 140
Težina umetka osigurača kg 0,5 2 3,25 5,3 14
Vrsta nazivne operacije Konstantan rad

Dimenzije [mm] - NT 00-IN

Dimensions [mm] - NT 1-IN, NT 2-IN, NT 3-IN



Dimenzije
[mm]		 A B C D E F G H I J K L M N O
NT 1-IN 184 245 110 293 216 230 186 68 72 77 33 40 18 57 115
NT 2-IN 210 270 127 332 241 256 209 80 84 91 36,5 60 16 65 128
NT 3-IN 250 270 132 334 241 256 209 80 84 91 36,5 60 16 80 128
