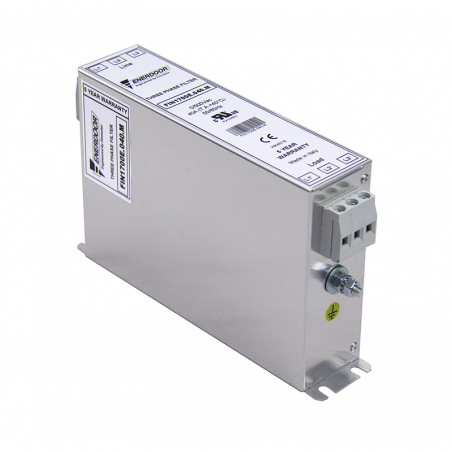

Trofazni filtri s neutralnim serijama FIN1700E/ FIN1700EG
  • Trofazni filtri s neutralnim serijama FIN1700E/ FIN1700EG

Фотографије су само у информативне сврхе. Погледајте спецификацију производа

please use latin characters

Произвођач: Enerdoor

Trofazni filtri s neutralnim serijama FIN1700E/ FIN1700EG

Trofazni filtri s neutralnim serijama FIN1700E/ FIN1700EG

Električni podaci
Nazivni napon 0/600V AC - 50/60 Hz

Napon ispitivanja faze do faze
Ispitni napon faza na zemlju

 2300 VDC (2s)
3100 VDC (2s)
Klimatski razred -40/+85oC


Tehničke specifikacije

FIN538S1 IN
[A]		 ∑Cx [nF]
±5%		 Cy1[nf]
±5%		 Cy2[nF]
±5%		 L1(mH)
±10%		 L2(mH)
±10%		 gubitak snage
 [W]

.007.M

 7 (6) 20 100 100 1.5 1.5 8

.013.M

 13 (12) 20 100 100 1.5 1.5 12

.018.M

 18 (16) 20 100 100 1.4 1.4 15

.027.M

 27 (25) 20 100 100 1.3 1.3 20

.034.M

 34 (32) 20 100 100 1.2 1.2 32

.040.M

 40 (36) 20 100 100 1.1 1.1 23

.055.M

 55 (50) 20 100 100 1.1 1.1 42

.070.M

 70 (64) 20 100 100 1 1 55

.100.M

 100 (90) 20 100 100 1 1 60

.110.M

 110 (100) 20 100 100 0.9 0.9 90

.130.M

 130 (120) 20 100 0  0 0.8 0.8 90

.150.M

 150 (135) 0  2 100 100 0.7 0.7 103

.200.M

 200 (180) 20 100 100 0.7 0.7 115

.230.M

 230 (210) 20 100 100 0.6 0.7 120

Electricni dijagram

Filtry trójfazowe seria FIN1700E/ FIN1700EG schemat Filtry trójfazowe seria FIN1700E/ FIN1700EG - schemat

Dimenzije

FIN1700EG
FIN1700E

 A B V V1 F H I L N d Tezina
[Kg]

.007.M

 140 50 19 15 6 226 200 7 28 M6 1.7

.013.M

 140 50 19 15 6 226 200 7 28 M6 1.7

.018.M

 140 50 19 15 6 226 200 7 28 M6 1.7

.027.M

 140 50 19 15 6 226 200 7 28 M6 1.7

.034.M

 140 50 19 15 6 226 200 7 28 M6 1.7

.040.M

 140 50 19 15 6 226 200 7 28 M6 1.7

.055.M

 177 70 19 25 6 295 265 8 44 M6 3.7

.070.M

 177 70 19 33 6 295 265 8 44 M6 5.2

.100.M

 205 80 28.5 38 8 390 340 12 53 M10 6.5

.110.M

 205 80 28.5 38 8 390 340 12 53 M10 6.5

.130.M

 205 80 28.5 43 8 390 340 12 53 M10 7.1

.150.M

 205 80 28.5 43 8 390 340 12 53 M10 7.1

.200.M

 220 105 28.5 50 8 420 370 12 78 M10 8

.230.M

 220 105 28.5 50 8 420 370 12 78 M10 8

Connection

Kruti kabel
[mm2]		 Flexible Cable
[mm2]		 Momenat
[Nm]
0.2 - 10 0.2 - 6 1.2
0.2 - 10 0.2 - 6 1.2
0.2 - 10 0.2 - 6 1.2
0.2 - 10 0.2 - 6 1.2
0.2 - 10 0.2 - 6 1.2
0.2 - 10 0.2 - 6 1.2
0.5 - 16 0.5 - 10 1.8
0.5 - 16 0.5 - 10 1.8
4 - 25 6 - 35 4.5
4 - 25 6 - 35 4.5
10 - 50 10 - 50 4
10 - 50 10 - 50 4
35 - 95 35 - 95 20
35 - 95 35 - 95 20


Tipično prigušenje

Filtry trójfazowe seria FIN1700E/ FIN1700EG - charakterystyka

Dimenzije

Filtry trójfazowe seria FIN1700E/ FIN1700EG obudowa
