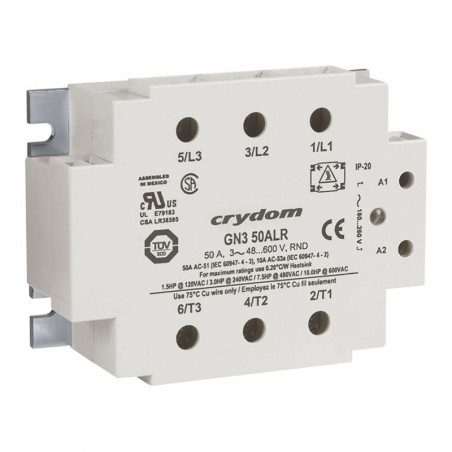

Trofazni poluvodički releji - gn3 serije
  • Trofazni poluvodički releji - gn3 serije

Фотографије су само у информативне сврхе. Погледајте спецификацију производа

please use latin characters

Произвођач: Crydom

Trofazni poluvodički releji - gn3 serije

Trofazni poluvodički releji - gn3 serije
DC Kontrola napona



Izlazni parameteri

Struja opterećenja (40 °C)
25A 50A
Napon
48-600Vac 48-600Vac
Vršni napon (Vpk , t = 1 min.)
1100 1100
Min struja [mArms]
100 100
Ispitna struja
(Apk, Ta = 25°C)
275-300 710-750
I2T [A2s]
380-370 2520-2320
Termički otpor terminala / kućišta[ °C/W]
0.24 0.12



Izlazni  parameteri

Kontrola napona
4-32Vdc
Min Izlazna struja
24mA
Max Izlazna struja
35mA
Ulazni otpor
trenutni regulator



General parameters

Raspon radne temperature °C
-40 4- +80
I/O napon izolacije
2500 Vrms
I/Onapon izolacije to metal baze
4000 Vrms
I/O kapacitet
8pF (typical)
Raspon frekvencije rada
47 4- 63Hz
Materijal kućišta
UL 94V0 (self extinguished)
Tezina
360g

obilježavanje
Uključite na 0 naponu

w

i

t

h

s
n
u
b
b
e
r

a
Nominalna struja Izlazni napon Izlazni napon Oznake
25 A 48-600 VAC 4-32Vdc GN325DLZ
50 A 48-600 VAC 4-32Vdc GN350DLZ
Załączane natychmiast
25 48-600 VAC 4-32Vdc GN325DLR
50 48-600 VAC 4-32Vdc GN350DLR

obilježavanje
Uključite na 0 naponu

w

i

t

h

s
n
u
b
b
e
r

Nominalna struja Izlazni napon Kontrolni napon obilježavanje
25 A 48-530 VAC 4-32Vdc GN325DLR
50 A 48-530 VAC 4-32Vdc GN350DLR
immediate turn on
25 48-530 VAC 4-32Vdc GN325DSR
50 48-530 VAC 4-32Vdc GN350DSR

AC Control voltage


Izlazni parameteri

opterećenje (40 °C)
25A 50A
Napon 48-600Vac 48-600Vac
Vrsni napon (Vpk , t = Imin.)
1100 1100
Nominalna struja [mArms]
100 100
Test struja(1 cykl)
(Apk, Ta = 25°C)
275-300 710-750
I2T [A2s]
380-370 2520-2320
Termički otpor terminala / kućišta[ °C/W]
0.24 0.12


Izlazni parameteri

Controla napona
18-36VAC 90-140VAC 180-280VAC
Min Izlazna struja
15mA 7mA 7mA
Max Izlazna struja
20mA 16mA 20mA
Ulazni otpor
Trenutni regulator


Generalni parameteri

Raspon radne temperature
-40 4- +80
I/O napon izolacije
4200Vrms
I/O napon izolacije na metalnu bazu
4000 Vrms
I/O kapacitet
8pF
Raspon frekvencije rada
47 4- 63Hz
Materijal kućišta
UL 94V0
Tezina
360g
obilježavanje

obilježavanje
Uključite na 0 naponu

w

i

t

h

o

u

t


s
n
u
b
b
e
r

Nominalna struja Izlazni napon Kontrolni napon obilježavanje
25 A 48-600Vac 180-260VAC GN325ALZ
25 A 48-600Vac 90-140VAC GN325BLZ
25 A 48-600Vac 18-36Vac GN325ELZ
50 A 48-600Vac 180-260VAC GN350ALZ
50 A 48-600Vac 90-140VAC GN350BLZ
50 A 48-600Vac 18-36Vac GN350ELZ
Immediate turn on
25 A 48-600Vac 180-260VAC GN325ALR
25 A 48-600Vac 90-140VAC GN325BLR
25 A 48-600Vac 18-36Vac GN325ELR
50 A 48-600Vac 180-260VAC GN350ALR
50 A 48-600Vac 90-140VAC GN350BLR
50 A 48-600Vac 18-36Vac GN350ELR

obilježavanje
Uključite na 0 naponu

w

i

t

h

s
n
u
b
b
e
r

Nominalna struja Izlazni napon Kontrolni napon obilježavanje
25 A 48-530Vac 180-260VAC GN325ASZ
25 A 48-530Vac 90-140VAC GN325BSZ
25 A 48-530Vac 18-36Vac GN325ESZ
50 A 48-530Vac 180-260VAC GN350ASZ
50 A 48-530Vac 90-140VAC GN350BSZ
50 A 48-530Vac 18-36Vac GN350ESZ
immediate turn on
25 A 48-530Vac 180-260VAC GN325ASR
25 A 48-530Vac 90-140VAC GN325BSR
25 A 48-530Vac 18-36Vac GN325ESR
50 A 48-530Vac 180-260VAC GN350ASR
50 A 48-530Vac 90-140VAC GN350BSR
50 A 48-530Vac 18-36Vac GN350ESR

Wymiary mechaniczne


Zależność prądu obciążenia od temperatury otoczenia
