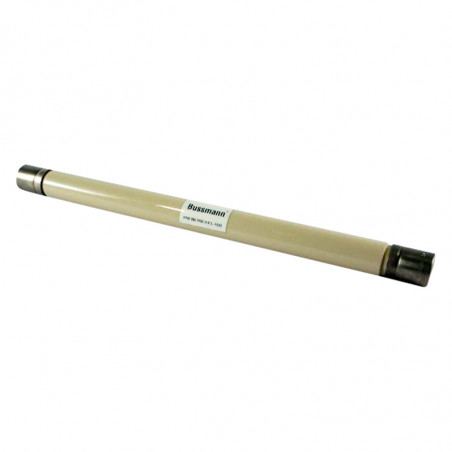

Visokonaponski umeci za transformatore
  • Visokonaponski umeci za transformatore

Фотографије су само у информативне сврхе. Погледајте спецификацију производа

please use latin characters

Произвођач: EATON Bussmann

Visokonaponski umeci za transformatore

COOPER BUSSMANN proizvodi sljedeće umetke s osiguračima visokog napona:
• Granica struje kratkog spoja       ne puni raspon „S” i puni raspon „F” u       DIN standard,
•   Granica struje kratkog spoja       za priključne uređaje sa izolacijom ulja
•   Granica struje kratkog spoja       za vazdušnu primenu,
• motorni umeci,
• umeci pretvarača napona,
• i drugih

Preporučeni izbor visokonaponskih umetaka za zaštitu transformatora.

1) Umetak osigurača treba da izdrži magnetske struje transformatora sa 12xIn strujom 01. sek.
2) Umetanje treba biti selektivno s najvišim umetkom sa strane niskog napona.

Tabela.Tehnički podaci

Transformeri
[kVA]
Nazivni napon transformatora
10kV 15kV* 15kV* 20kV
Insert12kV Insert17,5kV Insert 24kV Insert 24kV
20   17.5TDMSJ6.3 24TDMSJ6.3
30   17.5TDMSJ6.3 24TDMSJ6.3
50   17.5TDMSJ6.3 24TDMSJ6.3
75   17.5TDMSJ10  24TDMSJ6.3
100 12TDLSJ16 17.5TDMSJ10 24TDMSJ10 24TDMSJ10
125 12TDLSJ16 17.5TDMSJ10 24TDMSJ10 24TDMSJ10
160 12TDLSJ16 17.5TDMSJ16 24TDMSJ16 24TDMSJ10
200 12TDLSJ20 17.5TDMSJ16 24TDMSJ16 24TDMSJ16
250 12TDLSJ25 17.5TDMSJ16 24TDMSJ16 24TDMSJ16
315 12TDLSJ31.5 17.5TDIV1SJ20 24TDIV1SJ20 24TDMSJ16
400 12TDLSJ40 17.5TDMSJ25 24TDMSJ20 24TDMSJ20
500 12TFLSJ50 17.5TDMSJ31.5 24TDMSJ25 24TDMSJ25
630 12TFLSJ63 17.5TDMSJ40 24TDMSJ31.5 24TDMSJ31.5
800 12TFLSJ80 17.5TDMSJ40 24TDMSJ40 24TDMSJ40
1000 12TFLSJ80 17.5TFMSJ50 24TFMSJ50 24TFMSJ50
1250 12TFLSJ100 17.5TFMSJ63 24TFMSJ63 24TFMSJ50
1600       24TFMSJ63
2000       24TFMSJ71

Oprez:

* - Minimalni prihvatljivi osigurači nazivnih   struja za date transformatore 15kV

Tabela. Tehnički podaci za umetke s osiguračima u DIN standardu

Tip Nominalni napon
UN
[kV]
nominalna struja
IN
[A]
Max isključite struju
IWS
[kA]
Min isključite struju
Imin
[A]
Otpor i gubici snage kod nazivne struje I2t Umetnite dužinu
[mm]
Umetni prečnik
[mm]
R
[mΩ]
P
[w]
before arc
[A2s]
max
[A2s]
7.2TDLSJ6.3 7,2 6,3 40 20 205 11 4,8*10' 6,5*102 292 50,8
7.2TDLSJ10 7,2 10 40 31 99 19 2,5*102 2,7*103 292 50,8
7.2TDLSJ16 7,2 16 40 49 64 23 5,5*102 8,2*103 292 50,8
7.2TDLSJ20 7,2 20 40 49 48 27 9,7*102 1,1*104 292 50,8
7.2TDLSJ25 7,2 25 40 80 32 28 5,7*102 8*103 292 50,8
7.2TDLSJ31.5 7,2 31,5 40 100 26 36 8,9*102 1*104 292 50,8
7.2TDLSJ40 7,2 40 40 114 16 36 2*102 2,2*104 292 50,8
7.2TDLSJ50 7,2 50 40 143 13 46 3,2*102 3,2*104 292 50,8
7.2TDLSJ63 7,2 63 40 180 8 45 8*102 7,5*104 292 50,8
7.2TFLSJ80 7,2 80 40 264 6 54 5*103 6,5*104 292 76,2
7.2TFLSJ100 7,2 100 40 338 4,6 64 9,1*103 1,1*105 292 76,2
7.2TFLSJ125 7,2 125 40 375 3,6 79 1,5*104 1,7*105 292 76,2
7.2TFLSJ160 7,2 160 40 525 2,7 97 3*104 3,1*105 292 76,2
12TDLSJ6.3 12 6,3 50 20 285 14 7*10' 6,5*102 292 50,8
12TDLSJ10 12 10 50 28 143 18 3,1*102 2,7*103 292 50,8
12TDLSJ16 12 16 50 35 81 26 9,8*102 8,6*103 292 50,8
12TDLSJ20 12 20 50 72 54 28 5,7*102 5,1*103 292 50,8
12TDLSJ25 12 25 50 90 43 35 8,9*102 8,1*104 292 50,8
12TDLSJ31.5 12 31,5 50 90 32 43 1,6*103 1,5*104 292 50,8
12TDLSJ40 12 40 50 128 21 49 3,2*103 2,7*104 292 50,8
12TDLSJ50 12 50 50 196 15 59 1,3*103 3,2*104 292 50,8
12TDLSJ63 12 63 50 275 12 75 2,3*103 5,7*104 292 50,8
12TFLSJ50 12 50 50 160 17 61 5,2*103 4,1*104 292 76,2
12TFLSJ63 12 63 50 227 12 69 1*104 8,8*104 292 76,2
12TFLSJ80 12 80 50 256 8,9 88 1,9*104 1,5*105 292 76,2
12TFLSJ100 12 100 50 446 5,6 83 1,4*104 2,2*105 292 76,2
12TKLSJ125 12 125 50 870 4,6 115 2,8*104 2,3*105 292 76,2
12TKLSJ160 12 160 63 500 4,3 200 1,1*105 5*105 292 87
12TKLSJ200 12 200 63 610 3,8 330 1,5*105 6,5*105 292 87
24TDMSJ6.3 24 6,3 50 19 489 24 8,1*10' 1,3*103 442 50,8
24TDMSJ10 24 10 50 28 287 35 3,1*102 5,5*103 442 50,8
24TDMSJ16 24 16 50 47 218 70 9,8*102 1,5*104 442 50,8
24TDMSJ20 24 20 50 80 78 38 8,1*102 1,1*104 442 50,8
24TDMSJ25 24 25 50 84 61 49 1,3*103 2*104 442 50,8
24TDMSJ31.5 24 31,5 50 105 46 56 2,1*103 2,9*104 442 50,8
24TDMSJ40 24 40 50 140 34 79 3,2*103 4,4*104 442 50,8
24TFMSJ40 24 40 50 119 37 85 5,1*103 6,9*104 442 76,2
24TFMSJ50 24 50 50 225 27 96 8,1*103 9*104 442 76,2
24TFMSJ63 24 63 50 306 21 128 3,8*103 5*104 442 76,2

Način označavanja COOPER BUSSMANN
Brojke na početku: nazivni napon u kV
1 slovna oznaka izvršenja: T- univerzalni osigurači, ne puni domet, S - unutrašnji osigurači, ne puni domet, F - puni raspon
2 slova promjera tijela: M - 20,6 mm, B - 25,4 mm, D - 50,8 mm, E, H, L - 63,5 mm, F, I, K - 76,2 mm,
Dužina karoserije s 3 slova: U - 86 mm, Š - 142 mm, O - 192 mm, C - 195 mm, D - 203 mm, F - 254 mm, L - 292 mm,       G - 359 mm, N - 403 mm, M - 442 mm, Q - 537 mm, I - 565 mm, K - 914 mm
Snop s 4 slova S - pomicanje prema DIN43625, H ili N -   pomicanje prema BS: 2692-1, N - bez pomicanja,
Savjeti sa 5 slova: J - cilindrični prema DIN43625
Brojke na kraju - nazivna struja u Amperama.

Dimenzije kućišta [mm]

Umetnite promjer tijela Ć
(drugo slovo u oznaci)

Umetnite duljinu tijela L
(treće slovo u oznaci)

„D” = 51mm „0" = 192mm
„F” „I” lub „K” = 75mm „L” = 292mm
  „M” = 442mm
  „Q” = 537mm
