Снимките са само с информационна цел. Вижте спецификацията на продукта
please use latin characters
750VDC
Size | IN [A] |
PN [W] |
Catalogue number | Short circuit capacity | |
---|---|---|---|---|---|
-BK/- | -EK/- | ||||

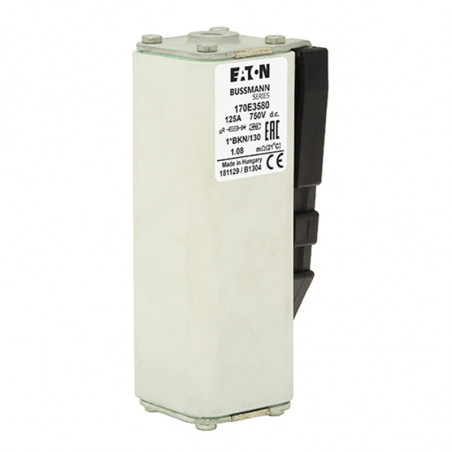

1* | 63 | 10 | 170E3577 | 170E3583 | U = 750VDC |
80 | 13 | 170E3578 | 170E3584 | IP = lOOkA | |
100 | 16 | 170E3579 | 170E3585 | L/R = 100mS | |
125 | 21 | 170E3580 | 170E3586 | ||
160 | 26 | 170E3581 | 170E3587 | ||
1 | 200 | 37 | 170E5417 | 170E5420 | lub |
250 | 46 | 170E5418 | 170E5421 | ||
2 | 250 | 47 | 170E8335 | 170E8345 | U = 900VDC |
315 | 57 | 170E8336 | 170E8346 | IP = lOOkA | |
400 | 73 | 170E8337 | 170E8347 | L/R = 40mS | |
3 | 500 | 91 | 170E9681 | 170E9685 |
Dimensions [mm]
Dimensions [mm]
Type | A | B | C | D | E | F |
---|---|---|---|---|---|---|
[mm] | ||||||
1*BK/130 | 126 | 43 | 43 | 63 | 28 | M8 |
1BK/130 | 130 | 51 | 51 | 72 | 28 | M8 |
2BK/130 | 130 | 60 | 60 | 79 | 27 | M10 |
3BK/130 | 131 | 75 | 75 | 95 | 25 | M12 |
Type -EK/-
Type | A | B | B | D | E | F | G | H | I | J |
---|---|---|---|---|---|---|---|---|---|---|
[mm] | ||||||||||
1*EK/155 | 180 | 126 | 156 | 121 | 43 | 77 | 9 | 9,3 | 18,3 | 6 |
1EK/165 | 191 | 129 | 166 | 124 | 51 | 82 | 11 | 14 | 25 | 6 |
2EK/170 | 205 | 129 | 170 | 124 | 60 | 92 | 13 | 21 | 30 | 6 |
3EK/170 | 206 | 130 | 170 | 125 | 75 | 108 | 13 | 19,5 | 36 | 6 |
1000-5000VDC
U [V] |
IN [A] |
Type | A | B | C | Drawing |
---|---|---|---|---|---|---|
[ mm ] | ||||||
1000 | 7,5 | Q4101501 | 110 | 101 | 61 | |
1000 | 10 | Q4101701 | 110 | 101 | 61 | |
1000 | 16 | Q4102201 | 110 | 101 | 61 | |
1000 | 20 | Q4102401 | 110 | 101 | 61 | |
1000 | 25 | Q4102601 | 110 | 101 | 61 | |
1000 | 30 | Q4102701 | 110 | 101 | 61 | |
1000 | 35 | Q4103101 | 110 | 101 | 61 | |
1000 | 40 | Q4103401 | 110 | 101 | 61 | |
1500 | 7,5 | Q4311503 | 170 | 161 | 66 | |
1500 | 20 | Q4312403 | 170 | 161 | 66 | |
1000 | 50 | Q4203502 | 110 | 101 | 66 | |
1000 | 60 | Q4303703 | 170 | 161 | 66 | |
3000 | 10 | Q4521707 | 260 | 251 | 66 | |
3000 | 15 | Q4522107 | 260 | 251 | 66 | |
3000 | 20 | Q4522407 | 260 | 251 | 66 | |
3000 | 30 | Q4522707 | 260 | 251 | 66 | |
3000 | 50 | Q4523507 | 260 | 251 | 66 | |
1500 | 60 | Q4413705 | 250 | |||
3000 | 10 | Q4621708 | 300 | 291 | 74 | |
3000 | 20 | Q4622408 | 300 | 291 | 74 | |
3000 | 30 | Q4622708 | 300 | 291 | 74 | |
3000 | 40 | Q4623408 | 300 | 291 | 74 | |
3000 | 50 | Q4623508 | 300 | 291 | 74 | |
3000 | 60 | Q4623708 | 300 | 291 | 74 | |
3000 | 70 | Q4623908 | 300 | 291 | 74 | |
1000 | 70 | Q4803900 | 170 | 161 | 74 | |
1000 | 100 | Q4604308 | 300 | 291 | 74 | |
3000 | 100 | Q4724309 | 300 | 291 | 74 | |
1000 | 125 | Q4604508 | 300 | 291 | 74 | |
5000 | 20 | Q4732410 | 400 | 368 | 60 | |
5000 | 30 | Q4732710 | 400 | 368 | 60 | |
5000 | 40 | Q4733410 | 400 | 368 | 60 | |
5000 | 50 | Q4733510 | 400 | 368 | 60 | |
5000 | 60 | Q4733710 | 400 | 368 | 60 | |
5000 | 70 | Q4733910 | 400 | 368 | 60 | |
5000 | 100 | Q4743310 | 400 | 368 | 60 |
2000-4000VDC
Size | IN [A] |
PN [W] |
Type -BK/- |
Short circuit capacity - voltage | Dimensions [ mm ] |
Drawing number | |||||
---|---|---|---|---|---|---|---|---|---|---|---|
A | B | C | D | E | F | ||||||
1* | 10 | 7 | 170E3976 | U = 2000 VDC IP = 30 kA L/R = 30 ms |
217 | 246 | 266 | 70 | 51 | 43 | 1 |
16 | 11 | 170E3970 | |||||||||
20 | 13 | 170E3950 | |||||||||
25 | 17 | 170E3951 | |||||||||
32 | 20 | 170E3952 | |||||||||
40 | 25 | 170E3953 | |||||||||
50 | 32 | 170E3954 | |||||||||
63 | 40 | 170E3955 | |||||||||
80 | 51 | 170E3956 | |||||||||
1* | 20 | 13 | 170E3937 | U = 2000 VDC IP = 60 kA L/R = 25 ms |
217 | 246 | 266 | 70 | 51 | 43 | 1 |
25 | 16 | 170E3938 | |||||||||
32 | 20 | 170E3939 | |||||||||
40 | 25 | 170E3940 | |||||||||
50 | 32 | 170E3941 | |||||||||
63 | 40 | 170E3942 | |||||||||
80 | 51 | 170E3943 | |||||||||
100 | 64 | 170E3944 | |||||||||
125 | 80 | 170E3945 | |||||||||
1* | 20 | 23 | 170E3914 | U = 4000 VDC IP = 60 kA L/R = 25 ms |
365 | 394 | 414 | 70 | 51 | 43 | 1 |
25 | 28 | 170E3915 | |||||||||
32 | 34 | 170E3916 | |||||||||
40 | 45 | 170E3917 | |||||||||
50 | 57 | 170E3918 | |||||||||
63 | 72 | 170E3919 | |||||||||
80 | 91 | 170E3984 | |||||||||
100 | 114 | 170E3933 | |||||||||
125 | 143 | 170E3922 | |||||||||
2 | 160 | 182 | 170E8882 | 368 | 394 | 414 | 86 | 67 | 59 | 2 | |
200 | 228 | 170E8883 | |||||||||
250 | 285 | 170E8884 | |||||||||
2112 | 315 | 360 | 170E8885 | 368 | 394 | 414 | 86 | 67 | 59 | 3 | |
350 | 400 | 170E8886 | |||||||||
400 | 455 | 170E8887 | |||||||||
450 | 515 | 170E8888 |
Drawing 1 - Dimensions [mm]
Drawing 2 - Dimensions [mm]
Drawing 3 - Dimensions [mm]
Изпратете запитване
Интересувате ли се от този продукт? Имате ли нужда от допълнителна информация или индивидуални цени?
Свържете се с нас
ПОИСКАЙТЕ ПРОДУКТА
close
Съобщението е изпратено успешно.
ПОИСКАЙТЕ ПРОДУКТА
close
Трябва да сте влезли
750VDC
Size | IN [A] |
PN [W] |
Catalogue number | Short circuit capacity | |
---|---|---|---|---|---|
-BK/- | -EK/- | ||||
1* | 63 | 10 | 170E3577 | 170E3583 | U = 750VDC |
80 | 13 | 170E3578 | 170E3584 | IP = lOOkA | |
100 | 16 | 170E3579 | 170E3585 | L/R = 100mS | |
125 | 21 | 170E3580 | 170E3586 | ||
160 | 26 | 170E3581 | 170E3587 | ||
1 | 200 | 37 | 170E5417 | 170E5420 | lub |
250 | 46 | 170E5418 | 170E5421 | ||
2 | 250 | 47 | 170E8335 | 170E8345 | U = 900VDC |
315 | 57 | 170E8336 | 170E8346 | IP = lOOkA | |
400 | 73 | 170E8337 | 170E8347 | L/R = 40mS | |
3 | 500 | 91 | 170E9681 | 170E9685 |
Dimensions [mm]
Dimensions [mm]
Type | A | B | C | D | E | F |
---|---|---|---|---|---|---|
[mm] | ||||||
1*BK/130 | 126 | 43 | 43 | 63 | 28 | M8 |
1BK/130 | 130 | 51 | 51 | 72 | 28 | M8 |
2BK/130 | 130 | 60 | 60 | 79 | 27 | M10 |
3BK/130 | 131 | 75 | 75 | 95 | 25 | M12 |
Type -EK/-
Type | A | B | B | D | E | F | G | H | I | J |
---|---|---|---|---|---|---|---|---|---|---|
[mm] | ||||||||||
1*EK/155 | 180 | 126 | 156 | 121 | 43 | 77 | 9 | 9,3 | 18,3 | 6 |
1EK/165 | 191 | 129 | 166 | 124 | 51 | 82 | 11 | 14 | 25 | 6 |
2EK/170 | 205 | 129 | 170 | 124 | 60 | 92 | 13 | 21 | 30 | 6 |
3EK/170 | 206 | 130 | 170 | 125 | 75 | 108 | 13 | 19,5 | 36 | 6 |
1000-5000VDC
U [V] |
IN [A] |
Type | A | B | C | Drawing |
---|---|---|---|---|---|---|
[ mm ] | ||||||
1000 | 7,5 | Q4101501 | 110 | 101 | 61 | |
1000 | 10 | Q4101701 | 110 | 101 | 61 | |
1000 | 16 | Q4102201 | 110 | 101 | 61 | |
1000 | 20 | Q4102401 | 110 | 101 | 61 | |
1000 | 25 | Q4102601 | 110 | 101 | 61 | |
1000 | 30 | Q4102701 | 110 | 101 | 61 | |
1000 | 35 | Q4103101 | 110 | 101 | 61 | |
1000 | 40 | Q4103401 | 110 | 101 | 61 | |
1500 | 7,5 | Q4311503 | 170 | 161 | 66 | |
1500 | 20 | Q4312403 | 170 | 161 | 66 | |
1000 | 50 | Q4203502 | 110 | 101 | 66 | |
1000 | 60 | Q4303703 | 170 | 161 | 66 | |
3000 | 10 | Q4521707 | 260 | 251 | 66 | |
3000 | 15 | Q4522107 | 260 | 251 | 66 | |
3000 | 20 | Q4522407 | 260 | 251 | 66 | |
3000 | 30 | Q4522707 | 260 | 251 | 66 | |
3000 | 50 | Q4523507 | 260 | 251 | 66 | |
1500 | 60 | Q4413705 | 250 | |||
3000 | 10 | Q4621708 | 300 | 291 | 74 | |
3000 | 20 | Q4622408 | 300 | 291 | 74 | |
3000 | 30 | Q4622708 | 300 | 291 | 74 | |
3000 | 40 | Q4623408 | 300 | 291 | 74 | |
3000 | 50 | Q4623508 | 300 | 291 | 74 | |
3000 | 60 | Q4623708 | 300 | 291 | 74 | |
3000 | 70 | Q4623908 | 300 | 291 | 74 | |
1000 | 70 | Q4803900 | 170 | 161 | 74 | |
1000 | 100 | Q4604308 | 300 | 291 | 74 | |
3000 | 100 | Q4724309 | 300 | 291 | 74 | |
1000 | 125 | Q4604508 | 300 | 291 | 74 | |
5000 | 20 | Q4732410 | 400 | 368 | 60 | |
5000 | 30 | Q4732710 | 400 | 368 | 60 | |
5000 | 40 | Q4733410 | 400 | 368 | 60 | |
5000 | 50 | Q4733510 | 400 | 368 | 60 | |
5000 | 60 | Q4733710 | 400 | 368 | 60 | |
5000 | 70 | Q4733910 | 400 | 368 | 60 | |
5000 | 100 | Q4743310 | 400 | 368 | 60 |
2000-4000VDC
Size | IN [A] |
PN [W] |
Type -BK/- |
Short circuit capacity - voltage | Dimensions [ mm ] |
Drawing number | |||||
---|---|---|---|---|---|---|---|---|---|---|---|
A | B | C | D | E | F | ||||||
1* | 10 | 7 | 170E3976 | U = 2000 VDC IP = 30 kA L/R = 30 ms |
217 | 246 | 266 | 70 | 51 | 43 | 1 |
16 | 11 | 170E3970 | |||||||||
20 | 13 | 170E3950 | |||||||||
25 | 17 | 170E3951 | |||||||||
32 | 20 | 170E3952 | |||||||||
40 | 25 | 170E3953 | |||||||||
50 | 32 | 170E3954 | |||||||||
63 | 40 | 170E3955 | |||||||||
80 | 51 | 170E3956 | |||||||||
1* | 20 | 13 | 170E3937 | U = 2000 VDC IP = 60 kA L/R = 25 ms |
217 | 246 | 266 | 70 | 51 | 43 | 1 |
25 | 16 | 170E3938 | |||||||||
32 | 20 | 170E3939 | |||||||||
40 | 25 | 170E3940 | |||||||||
50 | 32 | 170E3941 | |||||||||
63 | 40 | 170E3942 | |||||||||
80 | 51 | 170E3943 | |||||||||
100 | 64 | 170E3944 | |||||||||
125 | 80 | 170E3945 | |||||||||
1* | 20 | 23 | 170E3914 | U = 4000 VDC IP = 60 kA L/R = 25 ms |
365 | 394 | 414 | 70 | 51 | 43 | 1 |
25 | 28 | 170E3915 | |||||||||
32 | 34 | 170E3916 | |||||||||
40 | 45 | 170E3917 | |||||||||
50 | 57 | 170E3918 | |||||||||
63 | 72 | 170E3919 | |||||||||
80 | 91 | 170E3984 | |||||||||
100 | 114 | 170E3933 | |||||||||
125 | 143 | 170E3922 | |||||||||
2 | 160 | 182 | 170E8882 | 368 | 394 | 414 | 86 | 67 | 59 | 2 | |
200 | 228 | 170E8883 | |||||||||
250 | 285 | 170E8884 | |||||||||
2112 | 315 | 360 | 170E8885 | 368 | 394 | 414 | 86 | 67 | 59 | 3 | |
350 | 400 | 170E8886 | |||||||||
400 | 455 | 170E8887 | |||||||||
450 | 515 | 170E8888 |
Drawing 1 - Dimensions [mm]
Drawing 2 - Dimensions [mm]
Drawing 3 - Dimensions [mm]
