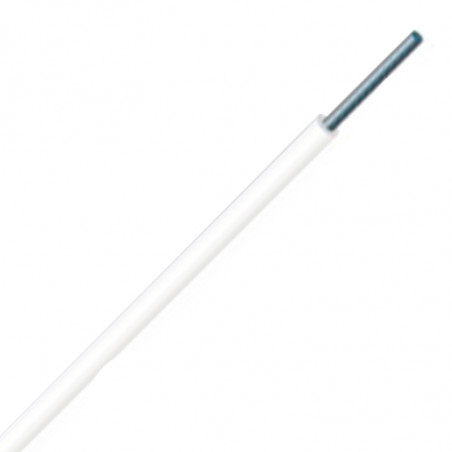

Снимките са само с информационна цел. Вижте спецификацията на продукта

please use latin characters

Производител: OMERIN

SILIFLON ET, E и EE -55°C до +260°C

Технически данни:

  • Диапазон на непрекъсната работа от -55°C до +260°C (никелирани),
  • Диапазон на непрекъсната работа от -55°C до +200°C (посребрени),
  • Отлична устойчивост на агресивни химически среди,
  • Отлична устойчивост на влага.
  • Номинално напрежение: SILIFLON ET - 250V, SILIFLON E - 600V, SILIFLON EE - 1000V
  • Изпитвателно напрежение на изолация: SILIFLON ET - 2500V, SILIFLON E - 3400V, SILIFLON EE - 5000V

Продукт:

  • Стандартен цвят: бял
  • Други цветове се предлагат при поискване.

Опаковка:

  • Макари, шпули, барабани.

Опции:

  • Калайдиран меден проводник
  • Никелов проводник
  • Едножилни, дву- или трижилни обвити кабели.

Приложения:

  • аеронавтика, космос и военна промишленост,
  • електроника,
  • електрически инсталации в агресивни атмосфери (напр. химическа),
  • електрически инсталации на нагревателни елементи в промишлени пещи и фурни.
 SILIFLON ET, E и EE -55°C до +260°C високотемпературни кабели, високотемпературни кабели

1- гъвкав посребрен или никелиран концентричен проводник, клас 5 - IEC 228
2- една или повече термично свързани PTFE ленти

30 225.0
Модел AWG Номинално
напречно сечение на жилото
[mm2]		 Конструкция
брой проводници
x Ø		 Номинален
външен диаметър
[mm]		 Максимално линейно съпротивление
при температура
20°C
[Ω/km]
01 32 0.035 7x0.08 0.24 612.0
02 0.055 7x0.10 0.30 391.0
03 28 0.093 7x0.13 0.39
04 26 0.140 7x0.16 0.48 148.0
05 24 0.220 7x0.2 0.59 96.5
06 22 0.340 7x0.25 0.74 60.8
07 20 0.600 19x0.2 0.97 35.0
08 18 0.930 19x0.25 1.21 23.0
09 16 1340 19 x 0,3 1,45 15,6
10 14 1910 27 x 0,3 1,74 11,2
11 12 3180 45 x 0,3 2,25 6,7

СИЛИЛОВ ЕТ (KZ - 04 или KZ - 07)

SILIFLON E (KZ - 05 или KZ - 08)

SILIFLON EE (KZ - 06 или KZ - 09)
Външен диаметър Приблизително
Тегло
[кг/км]		 Външен диаметър Приблизително
Тегло
[кг/км]		 Външен диаметър Приблизително
тегло
[кг/км]
минимално
[мм]		 максимално
[мм]		 минимално
[мм]		 максимално
[мм]		 минимално
[мм]		 максимално
[мм]
0.48 0.58 0.8 0.63 0.84 1,2 0.88 1.09 1.9
0.56 0.66 1,1 0.71 0.91 1.5 0.95 1.16 2.2
0.63 0.73 1.5 0.79 1.00 2.0 1.04 1.24 2.8
0.74 0.84 2.1 0.89 1.10 2.7 1.14 1.34 3.5
0.86 0.96 3.0 1.04 1.22 3.7 1.27 1.47 4.5
1.01 1,011 4,4 1,17 1,37 5,1 1,42 1,63 6,2
1,30 1,40 7,1 1.42 1.62 7,8 1.66 1.86 9.0
1.67 1.92 11.9 1.92 2.17 12.8
1.92 2.27 16.8 2,10 2.41 16.9
2.30 2.66 21.3 2.51 2.92 25.0
2.89 3.24 35.9 3.14 3.55 39.0

Забележка:
*AWG- (Американски калибър на проводниците) - Стандартизирана система за оразмеряване на проводниците, използвана в Съединените щати.
