Токов преобразувател CASR 15-NP
Токов преобразувател CASR 15-NP

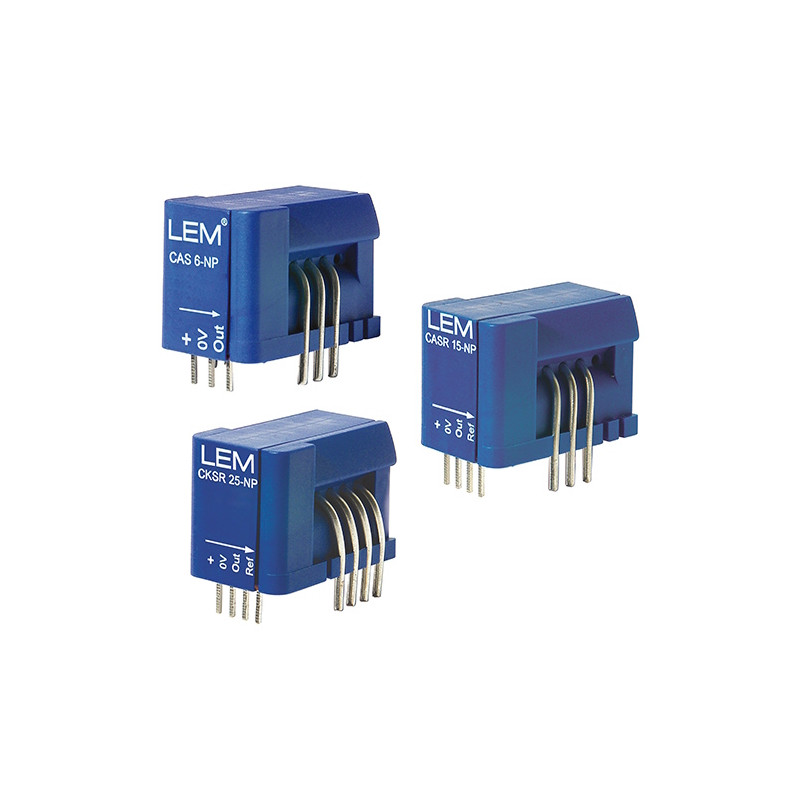

Снимките са само с информационна цел. Вижте спецификацията на продукта

please use latin characters

Производител: LEM

Токов преобразувател CASR 15-NP

  • CASR 15-NP
  • Точност 0.8
  • Номинален ток (A) 15
  • Основен сигнал [AC / AC+DC / DC] AC+DC
  • Захранващо напрежение [V] 5
  • Монтаж [THT / SMD / DIN / Панел / На първична шина] THT
  • Приложение Автомобилни задвижвания/захранвания/възобновяема енергия/заваръчни машини
  • Тип изходен сигнал [ток/напрежение] напрежение
  • Минимална работна температура [°C] -40
  • Максимална работна температура [°C] 85
  • Честотна характеристика (-3dB) [kHz] 300
  • Контур за обратна връзка [отворен / затворен] // технология Eta Закритас

Технически спецификации

Описание

Предназначен за електронно измерване на ток: DC, AC, импулсен и др., с галванична изолация между първичната и вторичната верига.

Основни характеристики
  • Много нисък коефициент на отместване на температурата
  • Много добър имунитет срещу dv/dt
  • Съвместим с LTSR
  • Намалена височина
  • Многодиапазонен токов преобразувател със затворен контур (с компенсация)
  • Единично захранване
  • Изходно напрежение
  • Изолационен пластмасов корпус, съвместим с UL 94-V0
  • Компактен дизайн за монтаж на печатна платка
  • Референтен щифт с два режима: Ref IN и Ref OUT
Приложения
  • AC задвижвания с променлива скорост и серво мотори
  • Статични преобразуватели за DC задвижвания
  • Приложения, захранвани от батерии
  • UPS (непрекъсваеми захранвания)
  • Импулсни захранвания
  • Захранвания за заваръчни приложения
  • Слънчеви инвертори
Технически данни
Параметър Стойност
Максимално напрежение на захранването 7V
Максимален първичен проводник Температура 110°C
Максимална температура на околния въздух 105°C
Максимален първичен ток в стационарно състояние 20xIpn
Максимално напрежение на разряд (HBM) 4kV
Вторично захранващо напрежение 5V DC
Изходно напрежение Ток 0÷5V
Първична номинална Ток 15A
Диапазон на измерване на първичен ток -51÷51A
Захранващо напрежение 5V
Референтно напрежение (за първичен ток Ip=0) 2.5V
Външно референтно напрежение 0÷4V
Изходно напрежение (за първичен ток Ip=0) Напрежение Vref
Електрическо отместване напрежение -5.3÷5.3mV
Ток на електрическо отместване спрямо първичния ток -51÷51mA
Теоретична чувствителност 104.2 mV/A
Грешка на чувствителността -0.7÷0.7%
По-малко
Прочетете още
60,27 PLN
60,27 PLN Брутна цена / бр.
49,00 PLN Нетна цена / бр.
с ДДС

Наличност: Моля, обърнете внимание, че този продукт не е на склад
