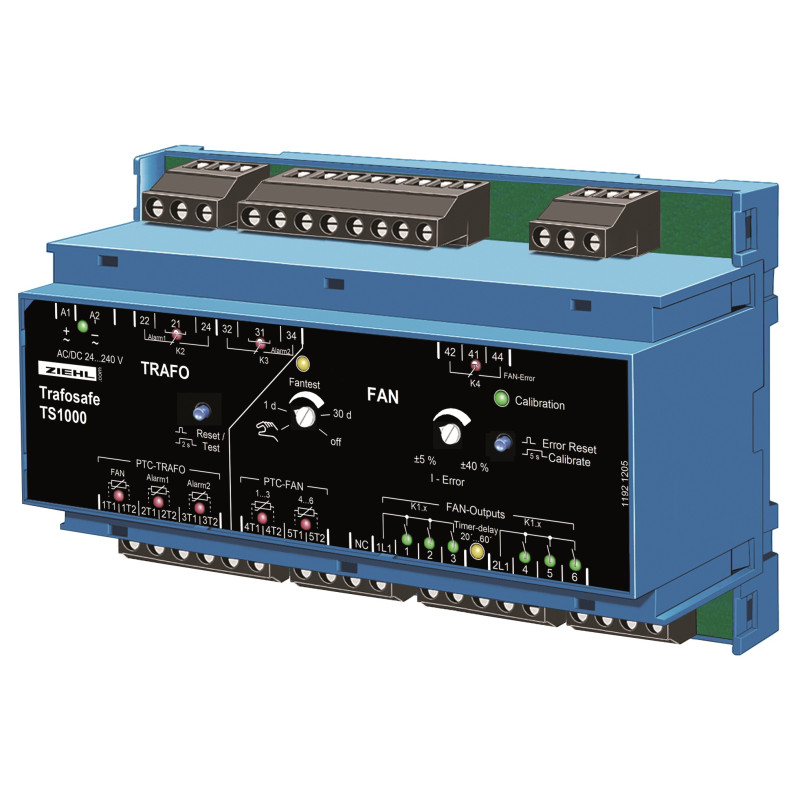

TS1000 - Трафосейф - T221660

Trafosafe TS1000 се прилага при трансформатори с принудително охлаждане. Той следи температурата на трансформатора с 3 сензорни вериги (PTC-термистори), контролира принудителното охлаждане в зависимост от натоварването на трансформатора, съобщава за превишаване на алармената температура и изключва трансформатора (изключване), когато повишаването на температурата продължи.

До 6 вентилатора могат да се управляват и наблюдават директно с TS1000. Контакторите и превключвателите за защита на двигателя вече не са необходими.

При Pt 100-наблюдавани трансформатори TS1000 може да се използва за управление само на вентилаторите.

Мониторинг на температурата

• 1 PTC-верига за управление на охлаждането (1T1/1T2) = вход за стартиращ вентилатор, когато се използва като контролер на вентилатора само
• 2 x 1 PTC-верига за аларма 1 (2T1/2T2) и аларма 2/изключване (3T1/3T2), наблюдавани за късо съединение и прекъсване
• Аларма1 (K2) в режим на ток на затворена верига = наблюдение на функция
• Аларма 2/изключване (K3) в режим на ток на отворена верига = няма сигнал/изключване при превключване на устройството
• Test-/Reset-бутон за тестване на функцията

Fan-Control и Мониторинг на вентилатора

• директно свързване на до 6 вентилатора 0.07...4.0 A
• автоматично превишаване на времето за включване на вентилаторите при високо натоварване на трансформатора
• Мониторинг на повреда на вентилатора (свръх/подток)
• Самокалибриране на наблюдаваните стойности на токовете към вентилаторите
• Точка на превключване за авария на тока, регулируема ± 5-40%
• автоматичен тест на вентилатори 1-30 дни, изключващ се
• Реле за отчитане на авария на вентилатора
• Ясни дисплеи с Светодиоди

Общи

• Универсално захранване AC/DC 24-240 V
• компактен корпус за монтиране в шкаф, 140 mm ширина, монтажна височина 55 mm
• Закрепване към 35 mm стандартна шина или с 3 винта M4
