Производител: Eaton / CEAG

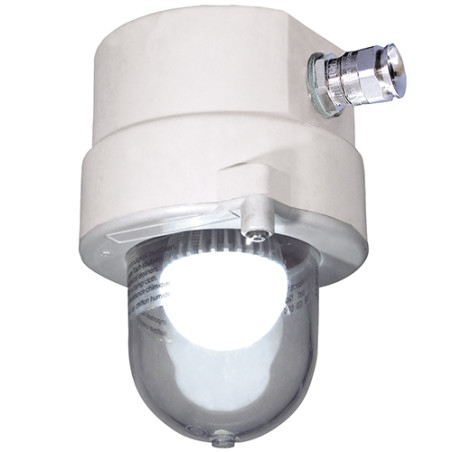

dKLK 23 LED/eXLink GHG 871 4021 R0001

  • GHG 871 4021 R0001
  • Цвят Przezroczysty
  • DLAWNICA 1 × złącze eXLink 2-biegunowe + PE do kabla Ø 7,5 – 11 mm

Взривни сигнални и аварийни сигнални осветителни тела

dKLK 23 / dKLK 23 LED
Пластмасов корпус за зони 1 и 21

Защита и сигнализация

Тези осветителни тела отговарят на изискванията на Директива ATEX 2014/34/EU за температурен клас T6. Те са сертифицирани за използване в потенциално експлозивни зони 1 и 2, с температурни класове до T6, както и в зони 21 и 22 за експлозивни прахови атмосфери. Освен това те отговарят на изискванията на EN 60598, част 2.22 за аварийно осветление.

Осветителните тела dKLK 23 Ex са предназначени за компактни луминесцентни лампи с интегрирана електроника и номинална мощност от 5–8 W. Ако в осветителното тяло е монтиран светкавичен модул (опция), устройството може да се използва и като предупредителна светлина.

Версията dKLK 23 LED е оборудвана с 6 W LED лампа. Той съчетава иновативна LED технология с ключови предимства:

  • Икономия на енергия
  • Екологичност – без живак
  • Дълъг експлоатационен живот
  • Икономия на разходи благодарение на дългите интервали на поддръжка
  • Идеален за периодична работа като предупредителна светлина

Корпусът е изработен от подсилен със стъклени влакна полиестер и капак от прозрачен или цветен поликарбонат.
В комбинация с цветен защитен капак могат да се използват като сигнални осветителни тела. В комбинация с изходни клеми могат да се използват като осветителни тела за аварийно осветление.
Осветителното тяло се свързва чрез взривозащитен eXLink конектор или огнеупорна кабелна муфа.

Благодарение на опционалния модул за наблюдение V-CG-S с кодиращ превключвател (до 20 адреса), те могат също да бъдат наблюдавани индивидуално в рамките на системата за аварийно захранване CEAG (dKLK 23 V-CG-S).

Параметър dKLK 23 dKLK 23 LED dKLK 23 V-CG-S
Сертификат за изследване на типа на ЕО BVS 10 ATEX E 003 BVS 10 ATEX E 003 BVS 10 ATEX E 003
IECEx сертификат за съответствие IECEx BVS 10.0003 IECEx BVS 10.0003 IECEx BVS 10.0003
Маркировка съгласно 2014/34/EU II 2G Ex db IIC T6 Gb
II 2D Ex tb IIIC T80°C Db IP66		 II 2G Ex db IIC T6 Gb
II 2D Ex tb IIIC T80°C Db IP66		 II 2G Ex db IIC T6 Gb
II 2D Ex tb IIIC T80°C Db IP66
Маркировка съгласно IECEx Ex db IIC T6 Gb
Ex tb IIIC T80°C Db		 Ex db IIC T6 Gb
Ex tb IIIC T80°C Db		 Ex db IIC T6 Gb
Ex tb IIIC T80°C Db
Температурен диапазон на околната среда -20°C до +45°C (в зависимост от източника на светлина и позицията на монтаж) -20°C до +40°C -20°C до +45°C (в зависимост от източника на светлина и позицията на монтаж)
Номинално напрежение 230 V AC / 230 V DC 230 V AC 230 V AC / 230 V DC
Номинален ток прибл. 30 mA прибл. 30 mA прибл. 30 mA
Честота 50–60 Hz (AC) 50–60 Hz (AC) 50–60 Hz (AC)
Коефициент на мощност cos φ ≥ 0,95 ≥ 0,95 ≥ 0,95
Клас на защита 1 1
Източник на светлина Компактна луминесцентна лампа с вграден баласт, цокъл E27, 5-8 W, производител: Philips MASTER PL Electronic 5W/8W или еквивалент; флаш модул (вижте аксесоарите) Philips Master LED 6W Компактна луминесцентна лампа с вграден баласт, цокъл E27, 5-8 W, производител: Philips MASTER PL Electronic 5W/8W или еквивалент
Светлинен поток прибл. 400 lm (7/8 W)* прибл. 470 lm* прибл. 400 lm (7/8 W)*
Основа на лампата E27 съгласно IEC 60238 E27 съгласно IEC 60238
Размери (Д x Ш x В) 164,5 x 189 x 128 mm 164,5 x 189 x 128 mm 164,5 x 189 x 128 mm
Клеми за свързване eXLink Взривозащитен съединител, 3-полюсен, 2 + PE, клетка клемен блок за 8–11 mm2 кабели; Ex M20 x 1,5 кабелна муфа за Ø 7–12 mm кабели; Ex M20 x 1,5 кабелен щуцер, метална резба; 1 × M20, PE Макс. 2,5 mm², Винтова клема eXLink Взривозащитен съединител, 3-полюсен, 2 + PE, клетка клемен блок за 8–11 mm2 кабели; Ex M20 x 1,5 кабелна муфа за Ø 7–12 mm кабели; Ex M20 x 1,5 кабелен щуцер, метална резба; 1 × M20, PE Макс. 2,5 mm², винтова клема eXLink взривозащитен съединител, 3-полюсен, 2 + PE, клетка клемен блок за кабели 8–11 mm; Ex M20 x 1,5 кабелна муфа за кабели Ø 7–12 mm; Ex M20 x 1,5 кабелен щуцер, метална резба; 1 × M20, PE макс. 2,5 mm², винтова клема
Цвят на корпуса RAL 1013 RAL 1013 RAL 1013
Материал на корпуса Полиестер, подсилен със стъклени влакна Полиестер, подсилен със стъклени влакна Полиестер, подсилен със стъклени влакна
Тегло прибл. 1,7 кг прибл. 1,7 кг прибл. 1,7 кг
Степен на защита съгласно EN 60529 IP66 IP66 IP66
Светлинен щит Поликарбонат Поликарбонат Поликарбонат
