Wyłącznik bezpieczeństwa Ex 180A GHG 266 0011 R0001
Wyłącznik bezpieczeństwa Ex 180A GHG 266 0011 R0001

Снимките са само с информационна цел. Вижте спецификацията на продукта

please use latin characters

Производител: Eaton / CEAG

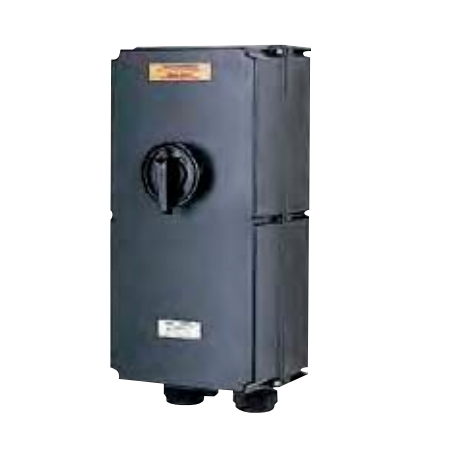

Предпазен ключ Ex 180A GHG 266 0011 R0001

  • GHG 266 0011 R0001
  • Материал
  • Номинален ток
  • IP клас

  • Cable gland

Сигурност за вашата защита

Превключвателите за безопасност CEAG могат да бъдат защитени срещу случайно задействане благодарение на вградена заключваща система, която държи до три катинара в положение ИЗКЛ. За да се предотврати подправяне, капаците на корпуса не могат да се отварят в заключено положение без трайна повреда.

Пълен капацитет на превключване AC-3

Всички предпазни превключватели CEAG предлагат пълен капацитет на превключване на двигателя според категорията на използване AC-3 и изолационни свойства съгласно EN 60947-4-1, с положително прекъсване на главните контакти.

Допълнителни версии с функция АВАРИЙНО ИЗКЛЮЧВАНЕ също са налични, съвместими с EN 60204-1.

Допълнителните спомагателни контакти със забавено или ранно включване (по избор) осигуряват двойна безопасност при екстремни условия на превключване.

Лесна инсталация

Превключвателите за безопасност CEAG са проектирани за лесен монтаж и удобен достъп до терминалите. Връзки.

Версиите от удароустойчив полиамид или полиестер, подсилен със стъклени влакна, осигуряват защита IP66 за прекъсвачи до 180 A. Те могат да бъдат оборудвани по избор с пластмасови или месингови затягащи фланци. Предпазните превключватели за токове до 630 A се доставят в метални кутии с възможност за монтиране на болтови фланци.

Група на експлозия IIB

Превключватели за безопасност с диапазон на тока от 210-630 A също се предлагат във версия за група на експлозия IIB, която отговаря на изискванията на повечето приложения.

Затворени превключватели за изолиране на инсталации по време на ремонт и поддръжка

Прекъсвачите GHG 26 (10-160 A) и GHG 981 (25-80 A) вече са одобрени като съвместими с новия стандарт IEC 62626-1, клас 1.

Новият стандарт IEC 62626-1 определя изискванията за предпазни превключватели (изолиращи превключватели), използвани за изключете оборудването по време на работа по обслужване и поддръжка. Тези изисквания са по-строги от стандарта IEC 60947-3, който преди не е регулирал тази област.

Стандартът разделя продуктите на два класа:

  • Клас 0 - за обща употреба
  • Клас 1 - за тежки и трудни условия на работа

Всички продукти, инсталирани в опасни зони ATEX/IECEx, трябва да отговарят на изискванията за клас 1.

Изискванията за този клас включват: минимална механична якост, подходящ рейтинг на IP защита, устойчивост на фалшифициране, устойчивост на температура, вибрации и корозия, капацитет на превключване и възможност за заключване.

Технически данни:

Параметър Описание
Маркировка съгласно 2014/34/ЕС II 2 G Ex de IIC T6
II 2 D Ex tD A21 IP66 T80 °C
Сертификат за типово изследване на ЕО 3/4-полюсен: PTB 99 ATEX 1164
6-полюсен: PTB 00 ATEX 1073
IECEx сертификат за съответствие BKI 07.0005
Маркировка съгласно IECEx Ex de IIC T6 –55 °C до +45 °C
Ex tD A21 IP66 T53 °C
Допустима околна температура –20 °C до +40 °C*
Номинално напрежение до макс. 690 V
Честота 50/60 Hz
Номинален капацитет на включване/изключване AC-3 съгласно EN 60947-3 Ue 230 V / Ie 180 A
Ue 400 V / Ie 180 A
Ue 500 V / Ie 150 A
Ue 690 V / Ie 125 A
Превключвател за поддръжка съгласно IEC 62626-1 Клас 1
Препоръчителен предпазител до 400 V AC: 250 A gG
до 500 V AC: 250 A gG
до 690 V AC: 200 A gG
Свързващи клеми Основен контакт:
3-полюсен: 1 × 120 mm²
6-полюсен: 6 × 150 mm² / 2 × 95 mm²
Допълнителен/сигнален контакт: 2 × 4 mm² (по избор)
Клас на защита Аз
Клас на защита съгласно EN 60529 IP66
Кабелни входове/отвори на корпуса M25 Entry – Вижте подробности за поръчка
M40 Entry – Вижте подробности за поръчка
M63 Entry – Вижте подробности за поръчка
Опция: Метален фланец с 2 × резби
Тегло 3/4-полюсен: прибл. 16,5 кг
6-полюсен: прибл. 31,5 кг
Материал на корпуса 3/4-полюсен: полиестер, подсилен със стъклени влакна
6-полюсен: прахово боядисана стомана
Цвят на корпуса 3/4-полюсен: черен
6-полюсен: RAL 7032
Допълнителен контакт (по избор) 1 × NO – забавено задействане; ранна почивка
1 × NC – ранна изработка; Забавено изключване
Заключващ се с катинар Може да се заключва в положение ИЗКЛЮЧЕНО с помощта на 3 налични в търговската мрежа катинара (макс. Ø 6 mm)

*Други температурни диапазони са налични при заявка.
