Wyłącznik bezpieczeństwa Ex 20A GHG 262 2304 R0002
Wyłącznik bezpieczeństwa Ex 20A GHG 262 2304 R0002

Снимките са само с информационна цел. Вижте спецификацията на продукта

please use latin characters

Производител: Eaton / CEAG

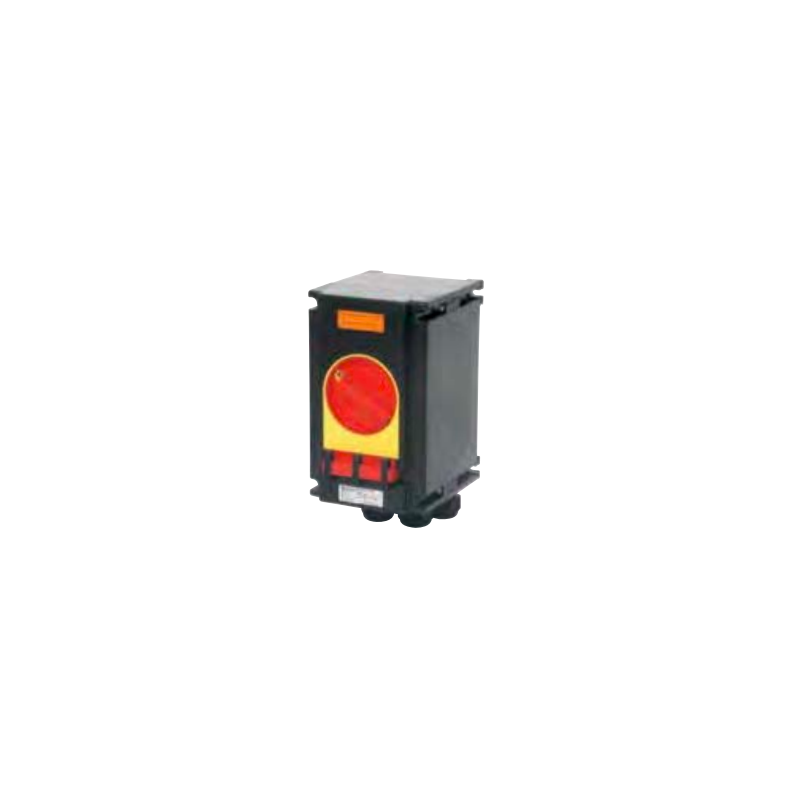

Предпазен ключ Ex 20A GHG 262 2304 R0002

  • GHG 262 2304 R0002
  • Материал
  • Номинален ток
  • IP клас

  • Cable gland

Сигурност за вашата защита

Превключвателите за безопасност CEAG могат да бъдат защитени срещу случайно задействане благодарение на вградена заключваща система, която държи до три катинара в положение ИЗКЛ. За да се предотврати подправяне, капаците на корпуса не могат да се отварят в заключено положение без трайна повреда.

Пълен капацитет на превключване AC-3

Всички предпазни превключватели CEAG предлагат пълен капацитет на превключване на двигателя според категорията на използване AC-3 и изолационни свойства съгласно EN 60947-4-1, с положително прекъсване на главните контакти.

Допълнителни версии с функция АВАРИЙНО ИЗКЛЮЧВАНЕ също са налични, съвместими с EN 60204-1.

Допълнителните спомагателни контакти със забавено или ранно включване (по избор) осигуряват двойна безопасност при екстремни условия на превключване.

Лесна инсталация

Превключвателите за безопасност CEAG са проектирани за лесен монтаж и удобен достъп до терминалите. Връзки.

Версиите от удароустойчив полиамид или полиестер, подсилен със стъклени влакна, осигуряват защита IP66 за прекъсвачи до 180 A. Те могат да бъдат оборудвани по избор с пластмасови или месингови затягащи фланци. Предпазните превключватели за токове до 630 A се доставят в метални кутии с възможност за монтиране на болтови фланци.

Група на експлозия IIB

Превключватели за безопасност с диапазон на тока от 210-630 A също се предлагат във версия за група на експлозия IIB, която отговаря на изискванията на повечето приложения.

Затворени превключватели за изолиране на инсталации по време на ремонт и поддръжка

Прекъсвачите GHG 26 (10-160 A) и GHG 981 (25-80 A) вече са одобрени като съвместими с новия стандарт IEC 62626-1, клас 1.

Новият стандарт IEC 62626-1 определя изискванията за предпазни превключватели (изолиращи превключватели), използвани за изключете оборудването по време на работа по обслужване и поддръжка. Тези изисквания са по-строги от стандарта IEC 60947-3, който преди не е регулирал тази област.

Стандартът разделя продуктите на два класа:

  • Клас 0 - за обща употреба
  • Клас 1 - за тежки и трудни условия на работа

Всички продукти, инсталирани в опасни зони ATEX/IECEx, трябва да отговарят на изискванията за клас 1.

Изискванията за този клас включват: минимална механична якост, подходящ рейтинг на IP защита, устойчивост на фалшифициране, устойчивост на температура, вибрации и корозия, капацитет на превключване и възможност за заключване.

Технически данни:

Параметър Описание
Маркировка съгласно 2014/34/ЕС II 2 G Ex ed ia IIC T6 / II 2 D Ex tD A21 IP66 T80 °C
Сертификат за типово изследване на ЕО PTB 99 ATEX 1161
IECEx сертификат за съответствие BKI 07.012
IECEx маркировка Ex ed ia IIC T6 / Ex tD A21 IP66 T55 °C
Допустима околна температура –20 °C до +40 °C*
Номинално напрежение до макс. 690 V
Номинален ток макс. 20 A
Честота 50/60 Hz
Включителна/изключваща способност AC-3 (съгласно EN 60947-3) Ue 230 V / Ie 20 A
Ue 400 V / Ie 20 A
Ue 500 V / Ie 16 A
Ue 690 V / Ie 10 A
DC-1 комутационен капацитет / DC-23 (съгласно EN 60947-3) Ue 60 V / Ie 20 A (1 контакт)
Ue 120 V / Ie 20 A (2 контакта, свързани последователно)
DC-13 капацитет на превключване (UR = 100 ms) (съгласно EN 60947-5-1) Ue 60 V / Ie 6 A
Превключвател за поддръжка (IEC 62626-1) Клас 1
Препоръчителен предпазител до 400 V AC: 35 A gG
до 500 V AC: 35 A gG
до 690 V AC: 25 A gG
Свързващи клеми Основни контакти: 2 × 4 mm²
Допълнителни/сигнални контакти: 2 × 0,5 – 2,5 mm² (по избор)
Клас на защита на клас Аз
Степен на защита (EN 60529) IP66
Кабелни входове / Пробивни отвори в корпуса M20 – подробности по ред
M25 – подробности по ред
M32 – подробности по ред
Опция: метален фланец с резба
Тегло Версия 3-полюсна: прибл. 1,8 кг
6-полюсна версия: прибл. 2,43 кг
Материал на корпуса Полиестер, подсилен със стъклени влакна
Цвят на корпуса Черно
Допълнителни контакти (по избор) 1 × НЕ (включване със закъснение, изключване по-рано)
1 × NC (само в 6-полюсна версия) – по-рано Вкл., отложено изкл
Може да се заключва с катинар Може да се заключва в положение ИЗКЛЮЧЕНО с 3 налични в търговската мрежа катинара (макс. Ø 6 mm)

*Други температурни диапазони са налични при заявка.
