Производител: Eaton / CEAG

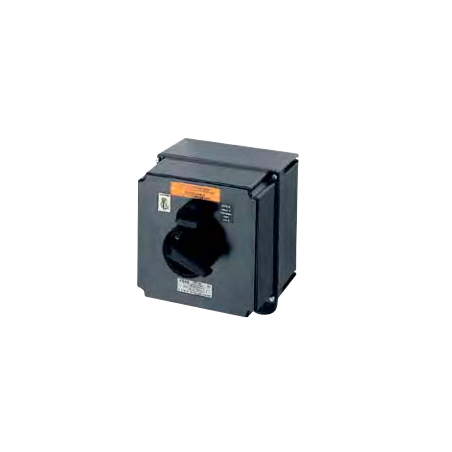

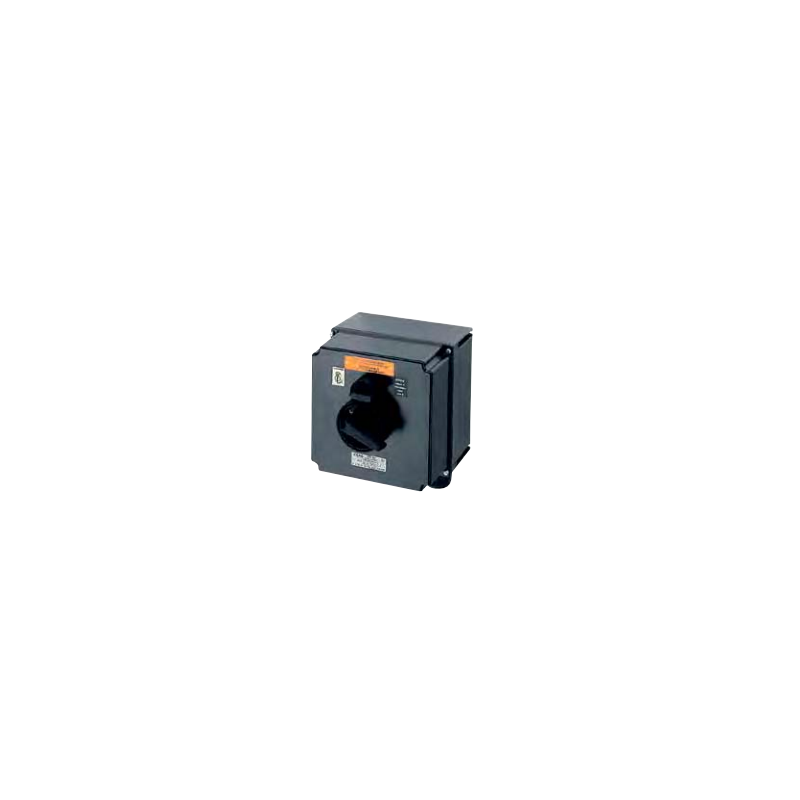

Ex 80 A предпазни превключватели за контролирани трифазни задвижвания GHG 264 0024 R0001

  • GHG 264 0024 R0001
  • Материал
  • Номинален ток
  • IP клас

  • Cable gland

Сигурност за вашата защита

Превключвателите за безопасност CEAG могат да бъдат защитени срещу случайно задействане благодарение на вградена заключваща система, която държи до три катинара в положение ИЗКЛ. За да се предотврати подправяне, капаците на корпуса не могат да се отварят в заключено положение без трайна повреда.

Пълен капацитет на превключване AC-3

Всички предпазни превключватели CEAG предлагат пълен капацитет на превключване на двигателя според категорията на използване AC-3 и изолационни свойства съгласно EN 60947-4-1, с положително прекъсване на главните контакти.

Допълнителни версии с функция АВАРИЙНО ИЗКЛЮЧВАНЕ също са налични, съвместими с EN 60204-1.

Допълнителните спомагателни контакти със забавено или ранно включване (по избор) осигуряват двойна безопасност при екстремни условия на превключване.

Лесна инсталация

Превключвателите за безопасност CEAG са проектирани за лесен монтаж и удобен достъп до терминалите. Връзки.

Версиите от удароустойчив полиамид или полиестер, подсилен със стъклени влакна, осигуряват защита IP66 за прекъсвачи до 180 A. Те могат да бъдат оборудвани по избор с пластмасови или месингови затягащи фланци. Предпазните превключватели за токове до 630 A се доставят в метални кутии с възможност за монтиране на болтови фланци.

Група на експлозия IIB

Превключватели за безопасност с диапазон на тока от 210-630 A също се предлагат във версия за група на експлозия IIB, която отговаря на изискванията на повечето приложения.

Затворени превключватели за изолиране на инсталации по време на ремонт и поддръжка

Прекъсвачите GHG 26 (10-160 A) и GHG 981 (25-80 A) вече са одобрени като съвместими с новия стандарт IEC 62626-1, клас 1.

Новият стандарт IEC 62626-1 определя изискванията за предпазни превключватели (изолиращи превключватели), използвани за изключете оборудването по време на работа по обслужване и поддръжка. Тези изисквания са по-строги от стандарта IEC 60947-3, който преди не е регулирал тази област.

Стандартът разделя продуктите на два класа:

  • Клас 0 - за обща употреба
  • Клас 1 - за тежки и трудни условия на работа

Всички продукти, инсталирани в опасни зони ATEX/IECEx, трябва да отговарят на изискванията за клас 1.

Изискванията за този клас включват: минимална механична якост, подходящ рейтинг на IP защита, устойчивост на фалшифициране, устойчивост на температура, вибрации и корозия, капацитет на превключване и възможност за заключване.

Технически данни:

Параметър Данни
Етикетиране съгласно 2014/34/ЕС II 2 G Ex de IIC T6 / II 2 D Ex tD A21 IP66 T80 °C
Сертификат за типово изследване на ЕО PTB 00 ATEX 1091
IECEx сертификат за съответствие BKI 07.0010
IECEx маркировка Ex de IIC T6
Ex tD A21 IP66 T53 °C
Допустима околна температура –20 °C до +40 °C (*)
Номинално напрежение до макс. 690 V
Номинален ток макс. 80 A
Честота 50/60 Hz
Номинален капацитет на превключване AC-3 съгласно EN 60947-3 Ue 230 V / Ie 80 A
Ue 400 V / Ie 80 A
Ue 500 V / Ie 80 A
Ue 690 V / Ie 63 A
Защита с предпазител до 400 V AC: 160 A gG
до 500 V AC: 160 A gG
до 690 V AC: 160 A gG
Свързващи клеми Основен контакт: 2 x 25 mm²
Допълнителен/сигнален контакт: 2 x 4 mm²
Клас на защита Аз
Клас на защита съгласно EN 60529 IP66
Кабелни входове / пробиване на корпус Вписване M25 - подробности по ред
Вход M40 - подробности по ред
Вход M50 - подробности по ред
Опция: метален фланец с 2x резба
Тегло прибл. 7,25 кг
Материал на корпуса Полиестер, подсилен със стъклени влакна
Цвят на корпуса Черно
Допълнителен контакт 1 x НЕ – Затваря: Забавено отваря: Рано
1 x NC – Затваряне: Ранни отваряния: Забавено
Електронна блокировка за безопасност 1 x НЕ – затваря: забавено, отваря: ускорено
Може да се заключва с катинар Може да се заключва в положение OFF с 3 стандартни катинара (⌀ макс. 6 mm)

*Други температурни диапазони са налични при заявка.
