Производител: Eaton / CEAG

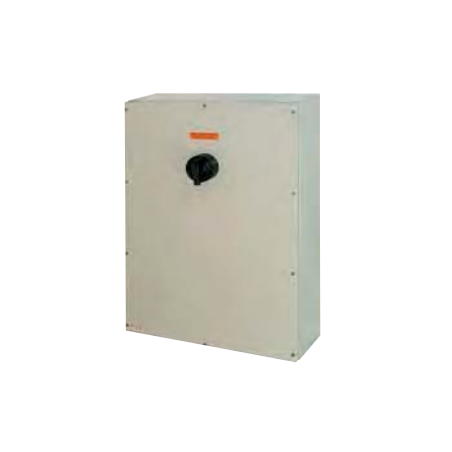

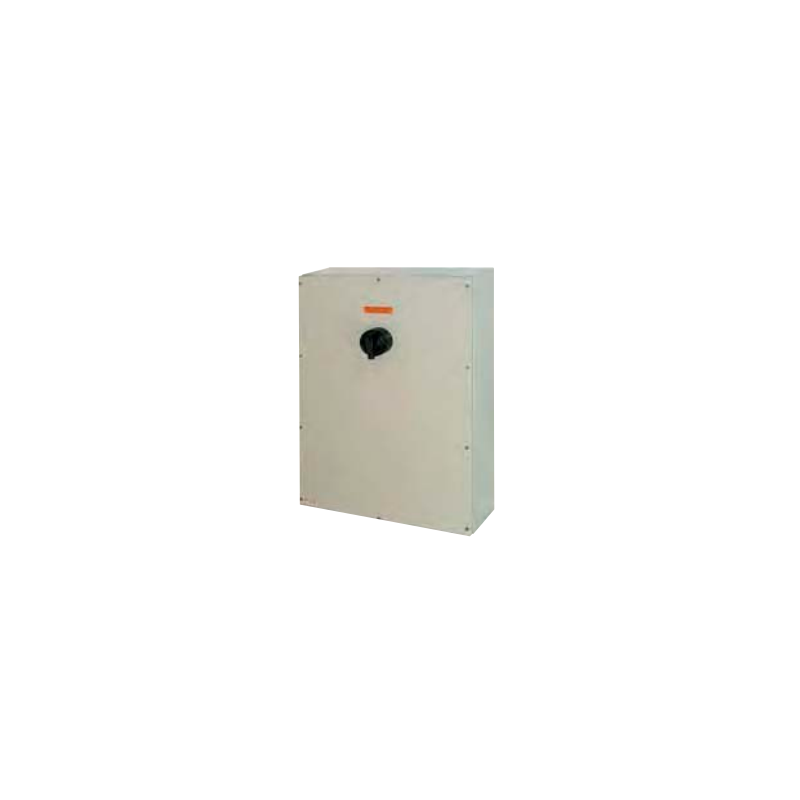

Предпазен ключ за зони 22 (250A) GHG 981 0048 R0265

  • GHG 981 0048 R0265
  • Материал
  • Номинален ток
  • размер

Обща таблица за всички GHG 981:

Сертификат за преглед на типа
Параметър Стойност
Етикетиране съгласно 2014/34/ЕС II 3 D Ex tc IIIC T80°C Dc
CCH 15 ATEX 1001
Допустима околна температура -55 °C до +40 °C / +45 °C / +50 °C / +55 °C – вижте инструкциите за експлоатация
Клас на механична устойчивост (IK) съгласно EN 50102 IK 09 = 10 J
Номинално напрежение до 690 V
Номинален ток Вижте информацията за поръчка
Честота 50 – 60 Hz
Изолационен превключвател за сервизна работа съгласно IEC 62262-1 Клас 1 (25 A – 80 A)
Клас на защита I и II
Клас на защита съгласно EN 60529 IP66
Допълнителен контакт 1 x NO (нормално отворен) – със закъснение при ВКЛЮЧВАНЕ, ИЗКЛЮЧВАНЕ и ВКЛЮЧВАНЕ
1 x NC (нормално затворен) – с ON, OFF и ON закъснение
Може да се заключва с катинар Заключва се в положение ИЗКЛЮЧЕНО с 3 търговски катинара.
Цвят на корпуса Пластмаса = черен / стоманен лист = RAL 7032 / неръждаема стомана 316L = електрополирана

Подробна таблица за различните видове парникови газове: s

Тип GHG 981 (25 A) GHG 981 (40 A) GHG 981 (80 A)
Предпазител предпазител до 415 V AC: 50A gG
до 690 V AC: 50A gG 		надолу 415 V AC: 50A gG
до 690 V AC: 80A gG 		до 415 V AC: 100 A gG
до 690 V AC: 100 A gG
AC-3 капацитет на превключване съгласно EN 60947-3 Приложение A До 415V:
25A / 3-полюсен
23A / 4.6-полюсен
До 690V:
14 A / 3-полюсен
14 A / 4,6-полюсни 		До 415V:
40 A / 3-полюсен
40 A / 6-полюсен
До 690V:
22 A / 3-полюсен
17 A / 6-пол 		До 415V:
71 A / 3-полюсен
55 A / 6-полюсен
До 690V:
23 A / 3-полюсен
17 A / 6-пол
Свързващи клеми 4 mm² – 10 mm² 16 mm² – 35 mm² 50 mm² – 70 mm²
Тип GHG 981 (100 A) GHG 981 (160 A) GHG 981 (250 A)
Предпазител предпазител до 415 V AC: 315 A gG
до 690 V AC: 355 A gG 		до 415 V AC: 315 A gG
до 690 V AC: 355 A gG 		до 415 V AC: 315 A gG
до 690 V AC: 355 A gG
Капацитет на превключване AC-3 съгласно EN 60947-3 Приложение A 100 A 160 A 250 A
Свързващи клеми 50 mm² – 70 mm² 95 mm² – M8 × 25 185 mm² – M10 × 30
Тип GHG 981 (400 A) GHG 981 (630 A) GHG 981 (700 A)
Предпазител предпазител до 415V AC: 500A gG
до 690V AC: 500A gG 		до 415V AC: 800A gG
до 690V AC: 800A gG 		до 415V AC: 800A gG
до 690V AC: 800A gG
AC-3 капацитет на превключване съгласно EN 60947-3 Приложение A 400A 630 A 700 A
Свързващи клеми 1 × 240 mm² 2 × 185 mm² – M12 × 40 2 × 240 mm² – M12 × 40
