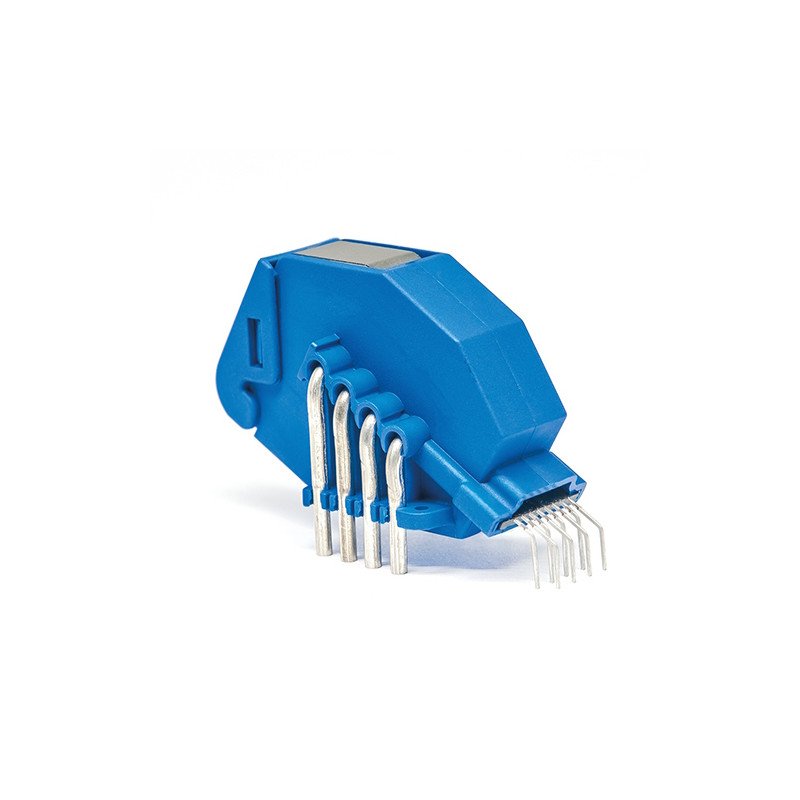

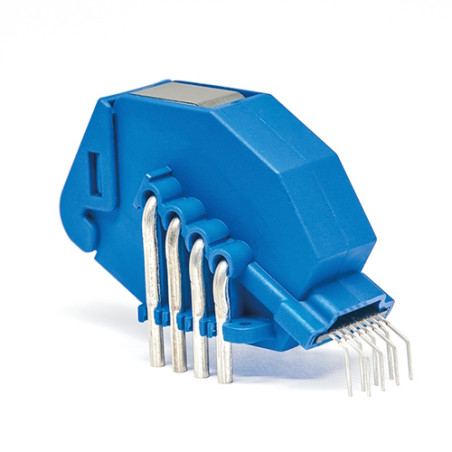

Токов преобразувател HO 120-NPW
Токов преобразувател HO 120-NPW

Снимките са само с информационна цел. Вижте спецификацията на продукта

please use latin characters

Производител: LEM

Токов преобразувател HO 120-NPW

  • HO 120-NPW
  • Точност 1.25
  • Номинален ток (A) 120
  • Основен сигнал [AC / AC+DC / DC] AC+DC
  • Захранващо напрежение [V] 5
  • Монтаж [THT / SMD / DIN / Панел / На първична шина] THT
  • Приложение Automatizavimas / Ryšys, neobhіdní energetinis / mokslinis pristroї
  • Тип изходен сигнал [ток/напрежение] напрежение
  • Минимална работна температура [°C] -40
  • Максимална работна температура [°C] 105
  • Честотна характеристика (-3dB) [kHz] 100
  • Контур за обратна връзка [отворен / затворен] // технология Eta отворен

Описание

Изходен битстрийм от вградения сигма делта модулатор. За електронно измерване на ток: DC, AC, импулсен..., с галванична изолация между първичната и вторичната намотка.

Основни характеристики

  • Многодиапазонен токов преобразувател с отворен контур
  • Битстрийм изход от сигма-делта модулатор от 2-ри ред, модулация на импулсната плътност (PDM)
  • Единично захранване +5 V
  • Детекция на свръхток 2.97 × IPN (пикова стойност)
  • EEPROM управление
  • Галванична изолация между първичната и вторичната намотка
  • Ниска консумация на енергия
  • Компактен дизайн за THT монтаж на печатна платка
  • Фабрично калибриран
  • Ниско отместване на дрейфа
  • 8 мм хлабина
  • Бърза реакция

Приложения

  • Променлив Скоростни променливотокови задвижвания и серводвигатели
  • Статични преобразуватели за задвижвания с постояннотокови двигатели
  • Приложения, захранвани от батерии
  • Непрекъсваеми захранвания (UPS)
  • Импулсни захранвания (SMPS)
  • Захранвания за заваръчни приложения
  • Разпределителна кутия
  • Соларен инвертор от DC страната на инвертора (MPPT)

Технически данни

Параметър Размер
Максимално захранване Напрежение 8V
Максимално захранващо напрежение (без влизане в персонализирани режими) 6.5V
Максимална температура на първичния проводник 120°C
Напрежение на електростатичен разряд 2kV
Вторично захранващо напрежение 5V DC
Изходно напрежение 0÷5V
Работно Температура -40÷105°C
Температура на съхранение -40÷105°C
Тегло 31g
Номинален първичен ток (RMS) 120A
Основна измервателна област на ток ±300A
Номинално захранващо напрежение 5V
Консумиран ток 24mA
Номинален Чувствителност 0,1333 %/A (16% за номинален ток Ip)
Грешка на чувствителността ±0,75%
