Производител: ZIEHL

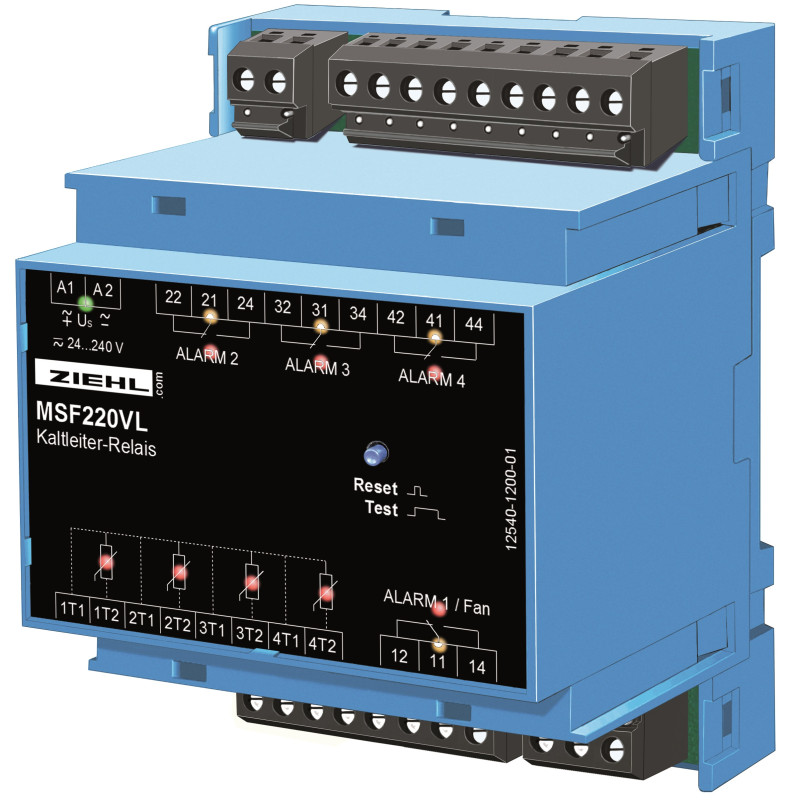

MSF220VL - PTC реле - T221674

  • T221674
  • Допълнителни PBTP материал, подсилен със стъклени влакна
  • Вид продукт IP54 мотор, IP20 електроника
  • Напрежение на захранване AC/DC 24 - 240 V
  • Изпълнение Специфични за клиента / IP 6K9K
  • Сертификат IP44 / в зависимост от монтажа и позицията съгласно EN 60034-5
  • Изходна функция Изходи/Релета
  • Измерена стойност Електронна защита срещу обръщане на поляритета и блокиран ротор.

MSF220VL е особено подходящ за наблюдение на температурите при сухи трансформатори, когато трябва да се измерва и температурата на сърцевината. Мониторингът на температурата на сърцевината е особено необходим в токоизправителните трансформатори поради хармониците, причиняващи топлина в сърцевината.

Интелигентното управление автоматично удължава времето на работа на охлаждащия вентилатор в зависимост от натоварването на трансформатора. Всяка PTC верига се следи за прекъсване и късо съединение. Това намалява вероятността от фалшиви аларми. Релетата в режим на работен ток предотвратяват сигнал за изключване при включване на захранващото напрежение.

Уредът може да се адаптира към различни приложения с 4 програми:

  1. Управление на вентилатора - аларма - изключване (намотка) - изключване (ядро)
  2. Аларма - изключване (намотка) - изключване (ядро) - аларма (повреда)
  3. Управление на вентилатор - аларма - изключване (намотка) - аларма (повреда)
  4. Управление на вентилатора с хистерезис T1/T2 - аларма – изключване (намотка) - реле за време

Преглед на функциите

  • 4 входа за PTC
  • Интелигентно управление на вентилатора
  • Автоматичен тест на вентилатора 1x / седмица
  • електронно повторно затваряне за заключване за аларми (изключване) възможност за свързване
  • Мониторинг на сензори
  • Тест-бутон
  • Просто тестване с разединяемо наблюдение на прекъсване и късо съединение (за 10 минути)
  • cURus
  • Светодиоди за аларми, състояния на релета и сензори
  • Корпус за монтаж на DIN-шина или стенен монтаж (опция)
  • Височина на монтаж 55 mm
  • Универсално захранващо напрежение AC/DC 24-240 V
  • DEWA-стандарт за Дубай
  • Аксесоар: Комплект за преден монтаж тип ER4
