Producător: ZIEHL

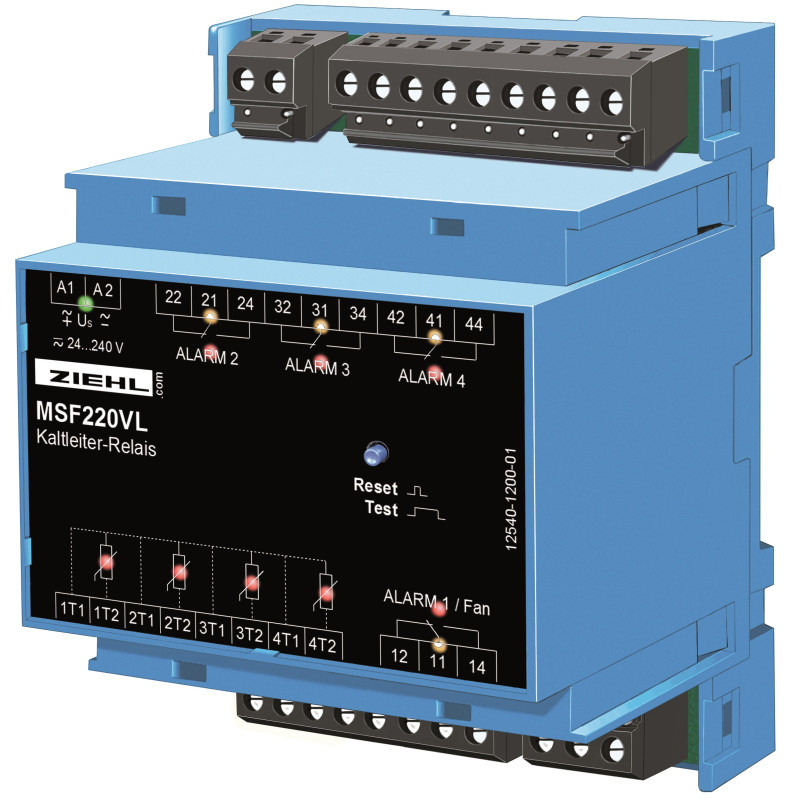

MSF220VL - releu PTC - T221674

  • T221674
  • Tip de produs Motor IP54, electronica IP20
  • Informaţii suplimentare Material PBTP armat cu fibră de sticlă
  • Tensiunea de alimentare AC/DC 24 - 240 V
  • Execuţie Specific client / IP 6K9K
  • Certificat IP44 / în funcție de montaj și poziție conform EN 60034-5
  • Funcția de ieșire Ieșiri/Relee
  • Valoare măsurată Protecție electronică împotriva polarității inverse și rotorului blocat.

MSF220VL este deosebit de potrivit pentru monitorizarea temperaturilor la transformatoarele uscate, atunci când trebuie măsurată și temperatura miezului. Monitorizarea temperaturii miezului este necesară în special la transformatoarele redresoare din cauza armonicilor care provoacă căldură în miez.

Un control inteligent prelungește automat timpul de funcționare al unui ventilator de răcire, în funcție de sarcina transformatorului. Fiecare circuit PTC este monitorizat pentru întrerupere și scurtcircuit. Acest lucru reduce probabilitatea alarmelor false. Releele în modul curent de funcționare previn declanșarea unui semnal de declanșare la pornirea tensiunii de alimentare.

Dispozitivul poate fi adaptat la diferite aplicații cu 4 programe:

  1. Comandă ventilator - alarmă - declanșare (înfășurare) - declanșare (miez)
  2. Alarmă - declanșare (înfășurare) - declanșare (miez) - alarmă (defecțiune)
  3. - alarmă - declanșare (defecțiune)
  4. Control ventilator cu histerezis T1/T2 - alarmă – declanșare (înfășurare) - releu de timp

Prezentare generală a funcțiilor

  • 4 intrări pentru PTC
  • Control inteligent al ventilatorului
  • Test automat ventilator 1x/săptămână
  • electronic
  • regl. de senzori
  • Buton de testare
  • Test simplă cu monitorizare deconectabilă a ruperii și scurtcircuitului (timp de 10 minute)
  • cURus
  • LED-uri pentru alarme, stări relee și senzori
  • Carcasă pentru montare pe șină DIN sau montare pe perete (opțional)
  • 5 mm înălțime de alimentare universală AC/DC
  • 5 mm. 24-240 V
  • Standard DEWA pentru Dubai
  • Accesoriu: Kit de montare frontală tip ER4
