Radiatoare de apă - lichide de răcire

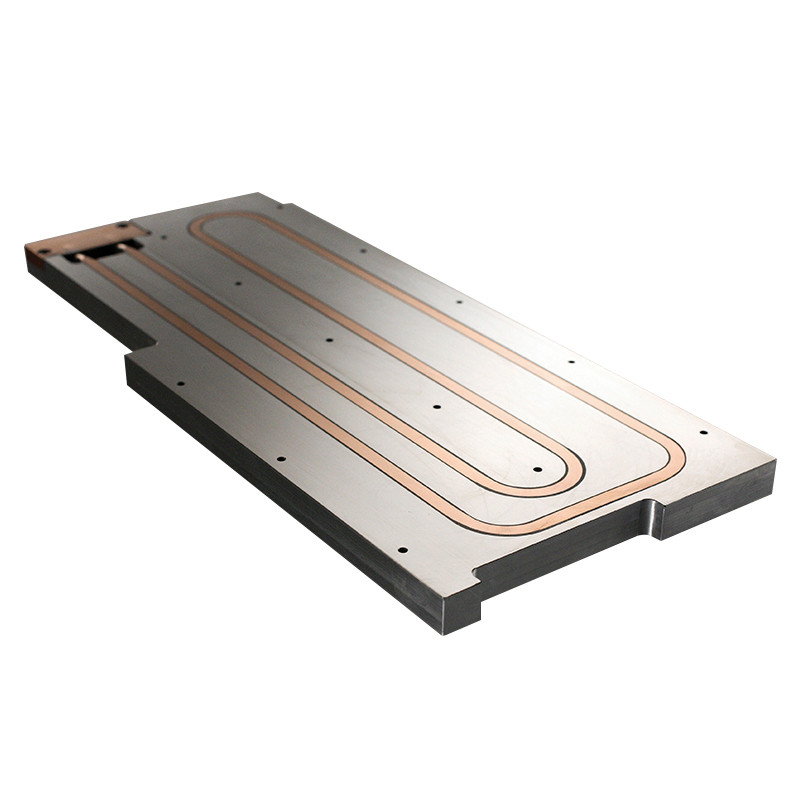

Radiatoarele cu apă sub formă de plăci de răcire sunt destinate răcirii diodelor, tiristoarelor și tranzistoarelor de putere cu bază plană.

Pe plăci pot fi montate și alte componente și dispozitive electronice cu bază plană. Plăcile de răcire pot fi realizate din cupru sau aluminiu. Acestea pot fi plăci solide cu canale interne sau elemente modulare cu canale conectate între ele.

În această secțiune prezentăm plăci realizate din elemente din aluminiu. Unitatea constructivă de bază a plăcii este un profil dreptunghiular cu dimensiuni de 27 mm (înălțime) și 19 mm (lățime). Aceste elemente pot fi conectate direct sau separate prin elemente distanțiere, pentru a crea suficient spațiu pentru montarea componentelor. Găurile de intrare și ieșire sunt prevăzute cu racorduri pentru conectarea furtunurilor de apă.

Date tehnice ale radiatoarelor pentru soluții constructive de bază

• dimensiuni maxime: 600x600 mm
• temperatura maximă a apei la ieșire: 45ºC
• temperatura maximă a suprafeței radiatorului: 70ºC
• diferența de temperatură între intrare și ieșire: 7ºC
• debit recomandat al apei: 10 l/min
• presiunea recomandată a apei: 9 bar
• valoare R_th: 0,005, 0,015, 0,068 ºC/W – în funcție de versiunea constructivă
• puterea disipată: 1600, 3600, 5000W – în funcție de versiune.
