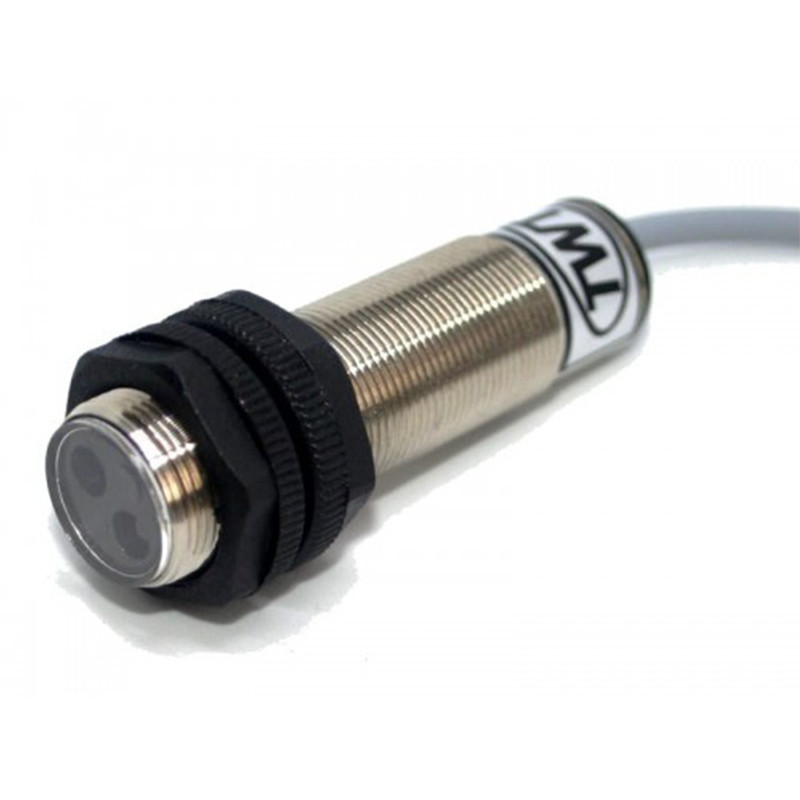

Senzori optici cu mânecă filetată
Senzori optici cu mânecă filetată

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: TWT

Senzori optici cu mânecă filetată

Zona de sensibilitate

Zona de sensibilitate pentru senzorii reflectorizanți este distanța maximă față de fața senzorului unui card de măsurare (carton alb cu dimensiunea de 20x20cm) abordată de-a lungul axei fasciculului luminos, la care circuitul de ieșire al senzorului comută.

Rază de acțiune

Rază de acțiune pentru senzorii optici reflectorizanți este distanța maximă față de fața senzorului unui reflector reflectorizant sau, pentru senzorii de tip barieră, distanța maximă dintre emițătorul și receptorul barierei, care asigură funcționarea corectă a senzorilor atunci când razele de lumină sunt întrerupte de un obiect din raza de acțiune.

Histerezis

Funcționarea senzorilor optici este caracterizată de prezența histerezisului de comutare, care este diferența dintre distanța dintre obiect și senzor la care senzorul schimbă starea circuitului de ieșire.

Factori de corecție a coeficienților

Cantitatea de Lumina reflectată are un impact semnificativ asupra zonei de operare a senzorului optic. Aceasta depinde de tipul de material din care este fabricat obiectul, de culoarea, structura și dimensiunile acestuia. Suprafețele deschise la culoare, cum ar fi hârtia albă, se reflectă mai puternic decât suprafețele întunecate, cum ar fi cartonul negru. Factorii de corecție pentru diverse materiale, ținând cont de proprietățile de reflexie a luminii, sunt prezentați mai jos.

Hârtie albă mată 200g/m 2 1
Metal lucios 1,2 - 1,6
Aluminiu anodizat negru 1,2 - 1,8
Styrofoam alb 1
PVC gri 0.5
Carton negru lucios 0.3
Carton negru mat 0.1
Lemn brut 0.4

Funcție de ieșire

Ieșirile binare fără contact ale senzorilor permit interacțiunea directă cu relee și controlere logice programabile. Senzorii optici cu tranzistoare de comutare PNP activează (NO) sau dezactivează (NC) curentul din sarcina conectată la ieșirea senzorului. În versiunea PNP, senzorii conectează un potențial pozitiv la intrarea senzorului.

Alimentare

Senzorii optici TO sunt utilizați în sistemele de automatizare de curent continuu (10...30V DC). Senzorii se caracterizează printr-un consum redus de curent de la sursa de alimentare. Alimentarea determină în mare măsură funcționarea corectă a senzorilor optici. Senzorii optici pot fi alimentați fie cu tensiune continuă stabilizată, fie cu tensiune continuă nestabilizată. Când este alimentat de ondulația de tensiune nestabilizată, ondulația de tensiune nu trebuie să depășească 10%.

Tensiunea reziduală

Tensiunea reziduală este definită ca fiind căderea de tensiune la ieșirea senzorului atunci când ieșirea este activată.

Protecție la suprasarcină și scurtcircuit la ieșire

Senzorii optici alimentați de tensiune continuă au o protecție la curent care protejează senzorii de deteriorarea cauzată de suprasarcină pe termen scurt și continuu sau scurtcircuit la ieșire. Această protecție limitează curentul de ieșire și monitorizează starea circuitului de ieșire al senzorului. Odată ce condiția de suprasarcină este rezolvată, senzorul trece automat în modul de funcționare.

Indicație LED

Starea de funcționare a senzorilor optici este indicată de un LED galben:
Lumină continuă Funcționare corectă a senzorului, obiect în zona sensibilă,
Lumină pulsată Obiect (pentru senzorii reflectorizanți TOO) la marginea intervalului de detectare sau în intervalul de histerezis.
Reflector reflexiv (pentru senzorii reflectorizanți TOR) poziționat incorect, de exemplu, la marginea intervalului de detectare sau în intervalul de histerezis.
Senzorii în carcase M30x1.5 sunt echipați suplimentar cu un LED verde care indică alimentarea senzorului.

Temperatura de funcționare

Intervalul temperaturii de funcționare -10°C...50°C.

Vibrații

f = 55Hz, amax = 1mm

Șocuri

b max = 20g, t = 11msec

Date tehnice

Carcasă Metal
Ieșire 3 fire
Protecție Ieșiri de curent și supratensiune
Semnalizare LED
Tensiune de alimentare 10...30V CC
Ondulație tensiune de alimentare 3,5V
Curent de sarcină 150mA
Consum de curent fără alimentare 20mA
Tensiune reziduală 2,5 V CC
Curent rezidual 10 uA
Rezistență de ieșire Colector deschis
Sursă de lumină LED cu infraroșu IP 67
Comutare Frecvență 150Hz
Sistem optic Lentile din sticlă
Temperatură -10C...55C
Grad de protecție IP 65
Carcasă Alamă nichelată
Metodă de conectare Cablu PVC 2m, 3x0, 34mm 2
Polarizare PNP (senzori disponibili și în versiunea NPN)
Senzori cu conectori M12 disponibili la cerere.
