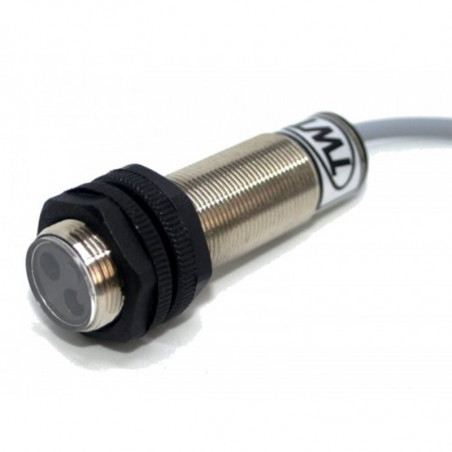

Optiniai jutikliai sregio įvorėje
Optiniai jutikliai sregio įvorėje

Nuotraukos yra skirtos tik informaciniams tikslams. Peržiūrėkite produkto specifikaciją

please use latin characters

Gamintojas: TWT

Optiniai jutikliai sregio įvorėje

Jautrumo zona

Atspindinčiųjų jutiklių jautrumo zona yra maksimalus atstumas nuo matavimo kortelės (balto kartono, kurio matmenys 20x20 cm) jutiklio paviršiaus, priartinto išilgai šviesos spindulio ašies, kuriuo persijungia jutiklio išėjimo grandinė.

Diapazonas

Atspindinčiųjų optinių jutiklių veikimo diapazonas yra maksimalus atstumas nuo atspindinčio atšvaito jutiklio paviršiaus arba barjerinio tipo jutiklių atveju – maksimalus atstumas tarp barjero siųstuvo ir imtuvo, kuris užtikrina teisingą jutiklių veikimą, kai šviesos spindulius pertraukia objektas diapazone.

Histerezė

Optinių jutiklių veikimui būdinga perjungimo histerezė, kuri yra atstumo tarp objekto ir jutiklio skirtumas, kuriuo jutiklis pakeičia išėjimo grandinės būseną.

Koeficientų korekcijos koeficientai

The Atspindėtos šviesos kiekis daro didelę įtaką optinio jutiklio veikimo zonai. Tai priklauso nuo objekto medžiagos rūšies, spalvos, struktūros ir matmenų. Šviesūs paviršiai, pavyzdžiui, baltas popierius, atspindi šviesą stipriau nei tamsūs paviršiai, pavyzdžiui, juodas kartonas. Įvairių medžiagų korekcijos koeficientai, atsižvelgiant į šviesos atspindžio savybes, pateikti toliau.

Matinis baltas popierius 200 g/m² 2 1
Blizgantis metalas 1,2–1,6
Juodas anoduotas aliuminis 1,2–1,8
Baltas putų polistirenas 1
Pilkas PVC 0,5
Blizgus juodas kartonas 0,3
Matinis juodas kartonas 0,1
Neapdorota mediena 0.4

Išėjimo funkcija

Jutiklių dvejetainiai bekontaktiniai išėjimai leidžia tiesiogiai sąveikauti su relėmis ir programuojamais loginiais valdikliais. Optiniai jutikliai su PNP perjungimo tranzistoriais įjungia (NO) arba išjungia (NC) srovę apkrovoje, prijungtoje prie jutiklio išėjimo. PNP versijoje jutikliai prie jutiklio įėjimo prijungia teigiamą potencialą.

Maitinimo šaltinis

TO optiniai jutikliai naudojami nuolatinės srovės automatizavimo sistemose (10...30 V nuolatinė srovė). Jutikliai pasižymi mažu srovės suvartojimu iš maitinimo šaltinio. Maitinimo šaltinis daugiausia lemia tinkamą optinių jutiklių veikimą. Optiniai jutikliai gali būti maitinami stabilizuota arba nestabilizuota nuolatine įtampa. Kai maitinama nestabilizuota įtampa, įtampos pulsavimas neturi viršyti 10 %.

Liekamoji įtampa

Liekamoji įtampa apibrėžiama kaip įtampos kritimas jutiklio išėjime, kai išėjimas aktyvuojamas.

Išėjimo perkrovos ir trumpojo jungimo apsauga

Optiniai jutikliai, maitinami nuolatine įtampa, turi srovės apsaugą, kuri apsaugo jutiklius nuo pažeidimų dėl trumpalaikio ir nuolatinio perkrovos arba išėjimo trumpojo jungimo. Ši apsauga riboja išėjimo srovę ir stebi jutiklio išėjimo grandinės būseną. Kai perkrovos sąlyga pašalinama, jutiklis automatiškai persijungia į darbo režimą.

LED indikacija

Optinių jutiklių veikimo būseną rodo geltonas šviesos diodas:
Nuolatinė šviesa Tinkamas jutiklio veikimas, objektas jautrioje zonoje,
Impulsuojanti šviesa Objektas (TOO atspindintiems jutikliams) yra jutimo diapazono pakraštyje arba histerezės diapazone.
Atspindintis reflektorius (TOR atspindintiems jutikliams) yra neteisingai išdėstytas, pvz., jutimo diapazono pakraštyje arba histerezės diapazone.
Jutikliai M30x1.5 korpusuose papildomai turi žalią šviesos diodą, rodantį jutiklio maitinimą.

Darbinė temperatūra

Darbinės temperatūros diapazonas -10°C...50°C.

Vibracija

f = 55Hz, amax = 1mm

Smūgiai

b max = 20g, t = 11ms

Techniniai duomenys

Korpusas Metalinis
Išėjimas 3 laidų
Apsauga Srovės ir viršįtampio išėjimai
Signalizavimas Šviesos diodas
Maitinimo įtampa 10...30 V nuolatinė srovė
Maitinimo įtampos pulsacija 3,5 V
Apkrovos srovė 150 mA
Srovės suvartojimas be maitinimo 20 mA
Likutinė srovė Įtampa 2,5 V nuolatinė srovė
Likutinė srovė 10uA
Išėjimo varža Atviras kolektorius
Šviesos šaltinis IP 67 infraraudonųjų spindulių šviesos diodas
Perjungimo dažnis 150Hz
Optinė sistema Stikliniai lęšiai
Temperatūra -10C...55C
Apsaugos klasė IP 65
Korpusas Nikeliuotas žalvaris
Prijungimo būdas PVC kabelis 2 m, 3x0, 34 mm 2
Polarizacija PNP (jutikliai taip pat galimi NPN versijoje)
Jutikliai su M12 jungtimis prieinami pagal pageidavimą.
