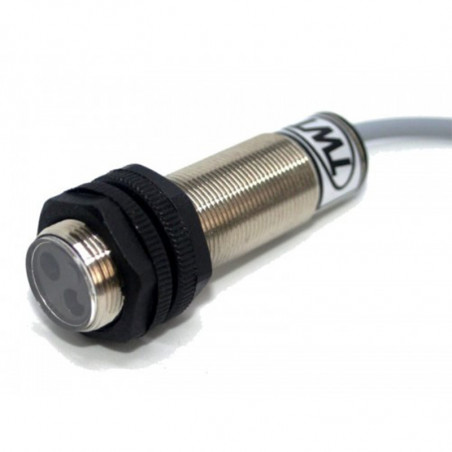

Capteurs optiques dans le manchon fileté
Capteurs optiques dans le manchon fileté

Les photos sont à titre informatif uniquement. Voir les spécifications du produit

please use latin characters

Fabricant: TWT

Capteurs optiques dans le manchon fileté

Zone de sensibilité

La zone de sensibilité des capteurs à réflexion correspond à la distance maximale, entre la face du capteur et une mire (carton blanc de 20 x 20 cm) placée le long de l'axe du faisceau lumineux, à laquelle le circuit de sortie du capteur commute.

Portée

La portée des capteurs optiques à réflexion correspond à la distance maximale, pour les capteurs à réflexion, entre la face du capteur et un réflecteur, ou, pour les capteurs à barrière, à la distance maximale entre l'émetteur et le récepteur de la barrière. Cette portée garantit le bon fonctionnement des capteurs lorsque les rayons lumineux sont interrompus par un objet situé dans la zone de détection.

Hystérésis

Le fonctionnement des capteurs optiques est caractérisé par la présence d'une hystérésis de commutation, qui correspond à la différence de distance entre l'objet et le capteur à partir de laquelle le circuit de sortie du capteur change d'état.

Correction des coefficients Facteurs

La quantité de lumière réfléchie a un impact significatif sur la zone de fonctionnement du capteur optique. Elle dépend du type de matériau dont l'objet est constitué, de sa couleur, de sa structure et de ses dimensions. Les surfaces claires, comme le papier blanc, réfléchissent davantage la lumière que les surfaces sombres, comme le carton noir. Les facteurs de correction pour différents matériaux, tenant compte des propriétés de réflexion de la lumière, sont indiqués ci-dessous.

Papier blanc mat 200 g/m² 2 1
Métal brillant 1,2 - 1,6
Aluminium anodisé noir 1,2 - 1,8
Polystyrène blanc 1
PVC gris 0,5
Carton noir brillant 0,3
Carton noir mat 0,1
Bois brut 0.4

Fonction de sortie

Les sorties binaires sans contact des capteurs permettent une interaction directe avec les relais et les automates programmables. Les capteurs optiques à transistors de commutation PNP activent (NO) ou désactivent (NC) le courant dans la charge connectée à la sortie du capteur. Dans la version PNP, les capteurs appliquent un potentiel positif à leur entrée.

Alimentation

Les capteurs optiques TO sont utilisés dans les systèmes d'automatisation à courant continu (10…30 V CC). Ils se caractérisent par une faible consommation de courant. L'alimentation est un facteur déterminant pour leur bon fonctionnement. Les capteurs optiques peuvent être alimentés par une tension continue stabilisée ou non stabilisée. Lorsqu'il est alimenté par une tension non stabilisée, l'ondulation de tension ne doit pas dépasser 10 %.

Tension résiduelle

La tension résiduelle est définie comme la chute de tension à la sortie du capteur lorsque celle-ci est activée.

Protection contre les surcharges et les courts-circuits de sortie

Les capteurs optiques alimentés en courant continu sont dotés d'une protection contre les surintensités qui les protège des dommages causés par une surcharge, qu'elle soit de courte ou de longue durée, ou par un court-circuit de sortie. Cette protection limite le courant de sortie et surveille l'état du circuit de sortie du capteur. Une fois la surcharge résolue, le capteur repasse automatiquement en mode de fonctionnement.

Indication LED

L'état de fonctionnement des capteurs optiques est indiqué par une LED jaune :
Lumière continue Fonctionnement correct du capteur, objet dans la zone sensible
Lumière pulsée Objet (pour les capteurs à réflexion TOO) en limite de zone de détection ou dans la zone d'hystérésis.
Réflecteur (pour les capteurs à réflexion TOR) mal positionné, par exemple en limite de zone de détection ou dans la zone d'hystérésis.

Température de fonctionnement

Plage de température de fonctionnement : -10 °C à 50 °C

Vibrations

f = 55 Hz, amax = 1 mm

Chocs

bmax = 20 g, t = 11 ms

Caractéristiques techniques

Boîtier Métal
Sortie 3 fils
Protection Sorties de courant et de surtension
Signalisation DEL
Tension d'alimentation 10...30 V CC
Ondulation de la tension d'alimentation 3,5 V
Courant de charge 150 mA
Consommation de courant sans alimentation 20 mA
150 Hz
Système optique Lentilles en verre
Température -10 °C à 55 °C
Indice de protection IP 65
Boîtier Laiton nickelé
Méthode de connexion Câble PVC 2 m, 3 x 0, 34 mm² 2
Polarisation PNP (capteurs également disponibles en version NPN)
