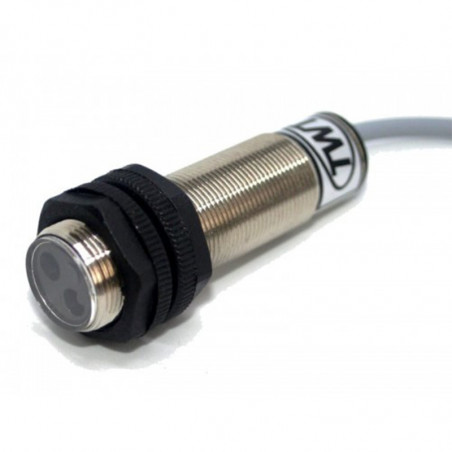

Оптички сензори у навојем чауре
Оптички сензори у навојем чауре

Фотографије су само у информативне сврхе. Погледајте спецификацију производа

please use latin characters

Произвођач: TWT

Оптички сензори у навојем чауре

Зона осетљивости

Зона осетљивости за рефлектујуће сензоре је максимална удаљеност од површине сензора мерне картице (бели картон димензија 20x20 цм) приближене дуж осе светлосног снопа, на којој се излазно коло сензора пребацује.

Домет

Радни опсег за рефлектујуће оптичке сензоре је максимална удаљеност од површине сензора рефлектујућег рефлектора, или за сензоре типа баријере, максимална удаљеност између предајника и пријемника баријере, што обезбеђује исправан рад сензора када светлосне зраке прекине објекат унутар домета.

Хистерезис

Рад оптичких сензора карактерише присуство хистерезиса пребацивања, што је разлика у удаљености између објекта и сензора на којој сензор мења стање излазног кола.

Корекција коефицијената Фактори

Количина рефлектоване светлости има значајан утицај на радну зону оптичког сензора. Зависи од врсте материјала од ког је објекат направљен, његове боје, структуре и димензија. Светле површине, попут белог папира, рефлектују јаче од тамних површина, попут црног картона. Фактори корекције за различите материјале, узимајући у обзир својства рефлексије светлости, дати су у наставку.

Мат бели папир 200 г/м 2 1
Сјајни метал 1,2 - 1,6
Црни анодизирани алуминијум 1,2 - 1,8
Бели стиропор 1
Сиви ПВЦ 0.5
Сјајни црни картон 0.3
Мат црни картон 0.1
Сирово дрво 0.4

Излазна функција

Бинарни бесконтактни излази сензора омогућавају директну интеракцију са релејима и програмабилним логичким контролерима. Оптички сензори са PNP прекидачким транзисторима омогућавају (NO) или онемогућавају (NC) струју у оптерећењу повезаном на излаз сензора. У PNP верзији, сензори повезују позитивни потенцијал са улазом сензора.

Напајање

TO оптички сензори се користе у системима аутоматизације једносмерном струјом (10...30V DC). Сензори се одликују малом потрошњом струје из напајања. Напајање у великој мери одређује исправан рад оптичких сензора. Оптички сензори могу се напајати стабилизованим или нестабилизованим једносмерним напоном. Када се напаја нестабилизованим напоном, таласање напона не сме прећи 10%.

Преостали напон

Преостали напон је дефинисан као пад напона на излазу сензора када је излаз активиран.

Заштита од преоптерећења и кратког споја излаза

Оптички сензори напајани једносмерним напоном имају струјну заштиту која штити сензоре од оштећења услед краткотрајног и континуираног преоптерећења или кратког споја излаза. Ова заштита ограничава излазну струју и прати статус излазног кола сензора. Када се стање преоптерећења реши, сензор се аутоматски пребацује у режим рада.

ЛЕД индикација

Радни статус оптичких сензора је означен жутом ЛЕД диодом:
Непрекидно светло Исправан рад сензора, објекат у осетљивој зони,
Пулсирајућа светлост Објекат (за TOO рефлективне сензоре) на ивици домета детекције или унутар хистерезисног опсега.
Рефлективни рефлектор (за TOR рефлективне сензоре) неправилно позициониран, нпр. на ивици домета детекције или унутар хистерезисног опсега.
Сензори у кућиштима M30x1.5 су додатно опремљени зеленом ЛЕД диодом која показује напајање сензора.

Радна температура

Радни температурни опсег -10°C...50°C.

Вибрације

f = 55Hz, amax = 1mm

Удари

b max = 20g, t = 11msec

Технички подаци

Кућиште Метал
Излаз 3-жични
Заштита Струјни и пренапонски излази
Сигнализација ЛЕД
Напон напајања 10...30V DC
Талас напона напајања 3,5V
Струја оптерећења 150mA
Потрошња струје без напајања 20mA
Преостали Напон 2,5 V једносмерне струје
Преостала струја 10 uA
Излазна отпорност Отворени колектор
Извор светлости IP 67 инфрацрвена ЛЕД диода
Фреквенција пребацивања 150Hz
Оптички систем Стаклена сочива
Температура -10C...55C
Степ заштите IP 65
Кућиште Никловани месинг
Начин повезивања ПВЦ кабл 2м, 3x0, 34мм 2
Поларизација PNP (сензори доступни и у NPN верзији)
Сензори са М12 конекторима доступни на захтев.

Мање
Опширније

Пошаљите упит

Да ли вас занима овај производ? Да ли су вам потребне додатне информације или појединачне цене?

Контактирајте нас
Питајте производ close
Хвала вам што сте послали поруку. Одговорићемо у најкраћем могућем року.
Питајте производ close
Прегледајте
пошаљите упит

Додај у листу жеља

морате бити пријављени

Зона осетљивости

Зона осетљивости за рефлектујуће сензоре је максимална удаљеност од површине сензора мерне картице (бели картон димензија 20x20 цм) приближене дуж осе светлосног снопа, на којој се излазно коло сензора пребацује.

Домет

Радни опсег за рефлектујуће оптичке сензоре је максимална удаљеност од површине сензора рефлектујућег рефлектора, или за сензоре типа баријере, максимална удаљеност између предајника и пријемника баријере, што обезбеђује исправан рад сензора када светлосне зраке прекине објекат унутар домета.

Хистерезис

Рад оптичких сензора карактерише присуство хистерезиса пребацивања, што је разлика у удаљености између објекта и сензора на којој сензор мења стање излазног кола.

Корекција коефицијената Фактори

Количина рефлектоване светлости има значајан утицај на радну зону оптичког сензора. Зависи од врсте материјала од ког је објекат направљен, његове боје, структуре и димензија. Светле површине, попут белог папира, рефлектују јаче од тамних површина, попут црног картона. Фактори корекције за различите материјале, узимајући у обзир својства рефлексије светлости, дати су у наставку.

Мат бели папир 200 г/м 2 1
Сјајни метал 1,2 - 1,6
Црни анодизирани алуминијум 1,2 - 1,8
Бели стиропор 1
Сиви ПВЦ 0.5
Сјајни црни картон 0.3
Мат црни картон 0.1
Сирово дрво 0.4

Излазна функција

Бинарни бесконтактни излази сензора омогућавају директну интеракцију са релејима и програмабилним логичким контролерима. Оптички сензори са PNP прекидачким транзисторима омогућавају (NO) или онемогућавају (NC) струју у оптерећењу повезаном на излаз сензора. У PNP верзији, сензори повезују позитивни потенцијал са улазом сензора.

Напајање

TO оптички сензори се користе у системима аутоматизације једносмерном струјом (10...30V DC). Сензори се одликују малом потрошњом струје из напајања. Напајање у великој мери одређује исправан рад оптичких сензора. Оптички сензори могу се напајати стабилизованим или нестабилизованим једносмерним напоном. Када се напаја нестабилизованим напоном, таласање напона не сме прећи 10%.

Преостали напон

Преостали напон је дефинисан као пад напона на излазу сензора када је излаз активиран.

Заштита од преоптерећења и кратког споја излаза

Оптички сензори напајани једносмерним напоном имају струјну заштиту која штити сензоре од оштећења услед краткотрајног и континуираног преоптерећења или кратког споја излаза. Ова заштита ограничава излазну струју и прати статус излазног кола сензора. Када се стање преоптерећења реши, сензор се аутоматски пребацује у режим рада.

ЛЕД индикација

Радни статус оптичких сензора је означен жутом ЛЕД диодом:
Непрекидно светло Исправан рад сензора, објекат у осетљивој зони,
Пулсирајућа светлост Објекат (за TOO рефлективне сензоре) на ивици домета детекције или унутар хистерезисног опсега.
Рефлективни рефлектор (за TOR рефлективне сензоре) неправилно позициониран, нпр. на ивици домета детекције или унутар хистерезисног опсега.
Сензори у кућиштима M30x1.5 су додатно опремљени зеленом ЛЕД диодом која показује напајање сензора.

Радна температура

Радни температурни опсег -10°C...50°C.

Вибрације

f = 55Hz, amax = 1mm

Удари

b max = 20g, t = 11msec

Технички подаци

Кућиште Метал
Излаз 3-жични
Заштита Струјни и пренапонски излази
Сигнализација ЛЕД
Напон напајања 10...30V DC
Талас напона напајања 3,5V
Струја оптерећења 150mA
Потрошња струје без напајања 20mA
Преостали Напон 2,5 V једносмерне струје
Преостала струја 10 uA
Излазна отпорност Отворени колектор
Извор светлости IP 67 инфрацрвена ЛЕД диода
Фреквенција пребацивања 150Hz
Оптички систем Стаклена сочива
Температура -10C...55C
Степ заштите IP 65
Кућиште Никловани месинг
Начин повезивања ПВЦ кабл 2м, 3x0, 34мм 2
Поларизација PNP (сензори доступни и у NPN верзији)
Сензори са М12 конекторима доступни на захтев.
