Vodeni toplinski sudoperi - rashladne tekućine

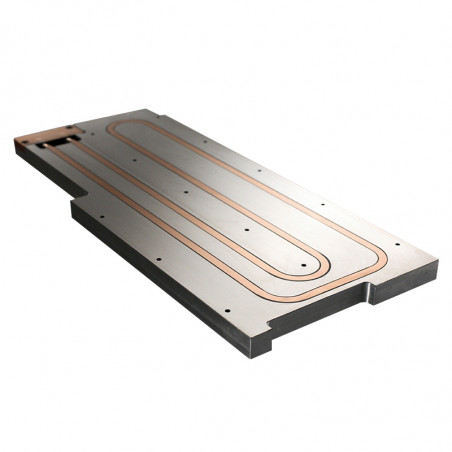

Vodeni hladnjaci u obliku rashladnih ploča namenjeni su za hlađenje dioda, tiristora i snaga tranzistora sa ravnom osnovom.

Na pločama se mogu montirati i drugi elektronski sklopovi i uređaji sa ravnom osnovom. Rashladne ploče mogu biti izrađene od bakra ili aluminijuma. Mogu biti jedinstvene ploče sa unutrašnjim kanalima ili modularni elementi sa međusobno povezanim kanalima.

U ovom odeljku predstavljamo ploče izrađene od aluminijumskih elemenata. Osnovna konstruktivna jedinica ploče je element pravougaonog preseka dimenzija 27 mm (visina) i 19 mm (širina). Ove elemente je moguće direktno povezivati ili razdvajati distancerima kako bi se dobio odgovarajući prostor za montažu komponenti. Ulazne i izlazne rupe su opremljene priključcima za povezivanje sa cevima za vodu.

Tehnički podaci hladnjaka za osnovna konstrukciona rešenja

• maksimalne dimenzije: 600x600 mm
• maksimalna temperatura vode na izlazu: 45ºC
• maksimalna temperatura površine hladnjaka: 70ºC
• razlika u temperaturi između ulazne i izlazne vode: 7ºC
• preporučeni protok vode: 10 l/min
• preporučeni pritisak vode: 9 bar
• R_th vrednost: 0,005, 0,015, 0,068 ºC/W – u zavisnosti od verzije
• raspršena snaga: 1600, 3600, 5000W – u zavisnosti od verzije.
