Radiatory wodne – płyny chłodzące

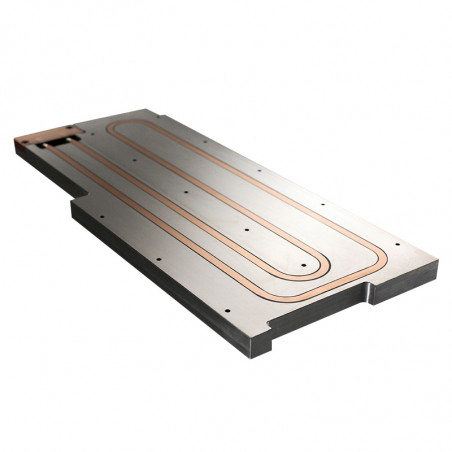

Radiatory wodne w postaci płyt chłodzących przeznaczone są do chłodzenia diod, tyrystorów i tranzystorów mocy w obudowach z płaską podstawą.


Na płytach można montować wszelkie inne podzespoły i urządzenia elektroniczne posiadające płaską podstawę. Płyty chłodzące mogą być wykonane z miedzi lub aluminium. Mogą to być jednolite płyty z wydrążonymi kanałami wewnętrznymi lub powtarzalne elementy z kanałami, które są połączone ze sobą.

W niniejszym dziale prezentujemy płyty wykonane z elementów aluminiowych. Podstawową jednostką konstrukcyjną płyty jest element o przekroju prostokątnym i wymiarach 27 mm (wysokość) i 19 mm (szerokość). Elementy te można łączyć ze sobą bezpośrednio lub rozdzielać elementami dystansowymi, tak aby uzyskać odpowiednią ilość miejsca do montażu podzespołów. Otwory wlotowe i wylotowe są zaopatrzone w króćce, do których podłącza się przewody wodne.


Dane techniczne radiatorów dla podstawowych rozwiązań konstrukcyjnych

  • maksymalne wymiary: 600x600 mm
  • maksymalna temperatura wody na wylocie: 45ºC
  • maksymalna temperatura powierzchni radiatora: 70ºC
  • różnica temperatur pomiędzy temperaturą wody na wlocie i na wylocie z radiatora: 7ºC
  • zalecana prędkość przepływu wody: 10 l/min
  • zalecane ciśnienie wody: 9 bar
  • wartość Rth: 0,005, 0,015, 0,068 ºC/W – w zależności od wersji konstrukcyjnej
  • moc rozpraszana: 1600, 3600, 5000W – w zależności od wersji konstrukcyjnej.
