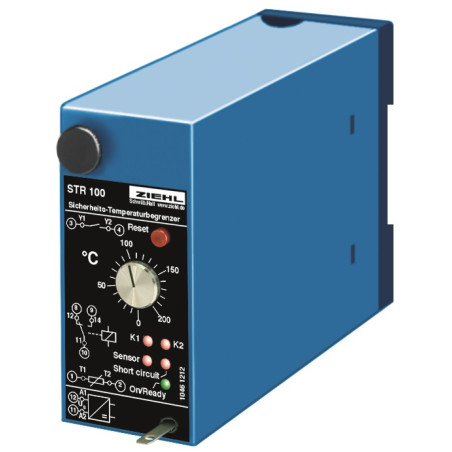

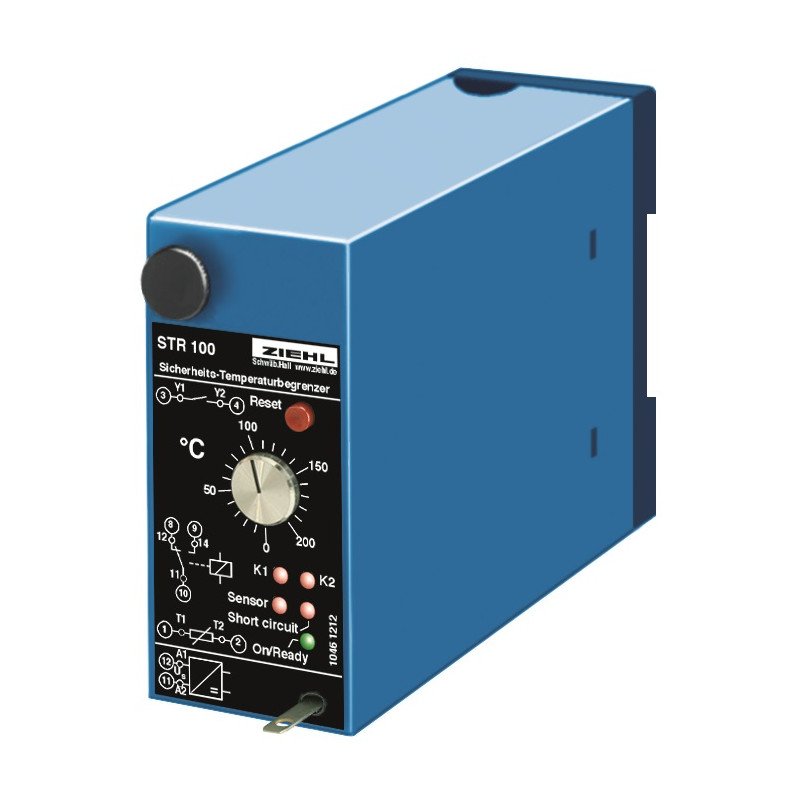

STR100-100-300-AC - Предпазен температурен ограничител - T224142

Температурният ограничител за безопасност тип STR 100 е електронен термостат, който следи температурата на отоплително оборудване и машини. Когато допустимата температурна граница е превишена или в случай на неизправност, STR 100 се изключва незабавно. За рестартиране трябва да се направи активно нулиране. Температурната граница се регулира с мащабиран потенциометър. Непреднамерено или неоторизирано регулиране на лимита е предотвратено чрез запечатано с оловно покритие прозрачно покритие.

При включено захранващо напрежение STR 100 работи в променлив режим на блокиране и релето трябва да се стартира чрез нулиране (ръчно с вграден бутон за нулиране или външно нулиране), за да се затвори контактът (не). Приложимо за инсталации с контролирана работа. Режимът на работа съответства на тип 2BJK съгласно EN 60730/VDE 0631.

Температурата се измерва с Pt 100 резистивен температурен детектор (RTD) съгласно EN 60751 / IEC 751. Квалификацията на процеса в комбинация със сензора трябва да бъде доказана. За да изпълни изискванията за по-висока функционалност за безопасност, функцията трябва да бъде рутинно тествана периодично. Серията термостати STR 100 отговаря на категория за безопасност 3 (Безопасност на машини EN 954-1, TÜV Rheinland документи T 24/00 + T103 2007 Z1 + T103 2007 E2). Ако се препоръчва одобрение за безопасност, използвайте само изброените RTD.

Ограничител на температурата
Ограничителят на температурата е оборудване, което превключва постоянно (заключено), след като лимитът е превишен. Нулиране (ръчно или с инструмент) е възможно, след като температурата падне под точката на обратно превключване (лимит минус хистерезис).

Ограничител на безопасната температура
Ограничителят на безопасната температура е ограничител, който изпълнява освен това изискванията за разширена безопасност съгласно DIN 3440.
