Производител: PACK Litz Wire

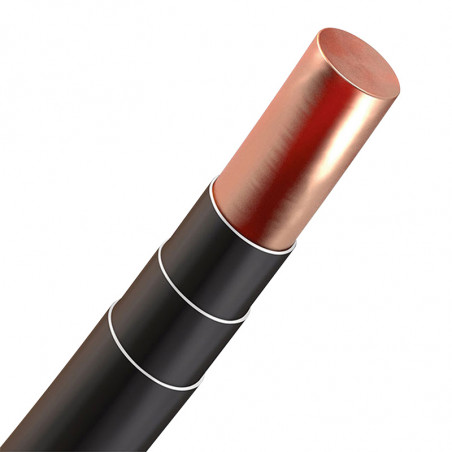

Rupatex, клас f

RUPATEX ®, клас F, ще опрости проектирането и конструкцията на трансформатора.

Технически данни
 Технически и икономически предимства:

  • Калайджийно покритие чрез потапяне в припой без необходимост от механична изолация
  • Не е необходима изолация между първичната и вторичната намотка
  • Токът на утечка и разстоянието на пълзене са в рамките на проводника
  • Значително по-бързо време за навиване
  • Предлага се в малки количества



Конструкция:

  • Меден проводник Емайлиран (магнитен проводник) (0,2 - 1,0 мм, AWG 14-24) + тройна изолация съгласно IEC 60950.
  • Други диаметри се предлагат при поискване.



Изолационен материал:

  • ETFE (TEFZEL©)
  • Тройна изолация съгласно IEC 60950, приложение C и приложение U.
  • UL номер на одобрение e257248.
  • Макс. Работно напрежение 600Vrms
  • Материална група „F“ 155°C
  • Минимално пробивно напрежение 3000V

Примери за приложение:

  • Високочестотни трансформатори
  • Високочестотни дросели
  • Импулсни захранвания

0.24
Диаметър
[мм]		 Външен диаметър
[мм]
0.20 по заявка
0.22
0.25
0.28
0.30
0.32
0.35
0.40
0.45
0.50
0.55
0.60
0.70
0.80
0.90
По-малко
